Mùa Thu hàng năm luôn là thời điểm mà Apple tung sản phẩm mới và các màn “phẫu thuật” được thực hiện bởi những bên thứ ba. Năm nay không ngoại lệ, ngay bây giờ hãy cùng đến với quá trình mổ bụng iPad Pro 2018 nhé.
Thông tin tổng thể
iPad Pro 2018 có cho mình kích thước mới to hơn nhưng viền bezels hẹp hơn. Màn hình LCD cong và cắt vát các cạnh phẳng hơn truyền thống. Đẹp là vậy nhưng vậy nhưng liệu nội thất bên trong có được như vậy mà máy có dễ sửa chữa khi bị hỏng. Dưới đây sẽ là câu trả lời dành cho bạn đến từ những kĩ sư iFixit.
- Phiên bản được thực hiện “nội soi” dưới đây sẽ là iPad Pro 2018 11 inches.
Bước 1 – Nghía lại sản phẩm trước khi lên bàn mổ
- Màn hình TFT Liquid Retina kích thước 11 inches, LED-backlit với độ phân giải 2388 × 1668 (264 ppi), có công nghệ ProMotion
- Vi xử lý Apple A12X Bionic với bộ xử lý chuyển động M12 và GPU 7 lõi
- Camera sau 12MP hỗ trợ quay video 4K ở tốc độ 60 khung hình/giây và máy ảnh TrueDepth 7MP hỗ trợ quay video 1080p
- Bốn loa âm thanh tự cân bằng
- Face ID, năm micrô, cảm biến ánh sáng xung quanh, gia tốc kế, thước đo và con quay 3 trục
- Băng tần kép MIMO Wi-Fi 802.11 a/b/g/n/ac + Bluetooth 5.0
- Bộ nhớ trong 64/256/512GB hoặc 1TB
Bước 2

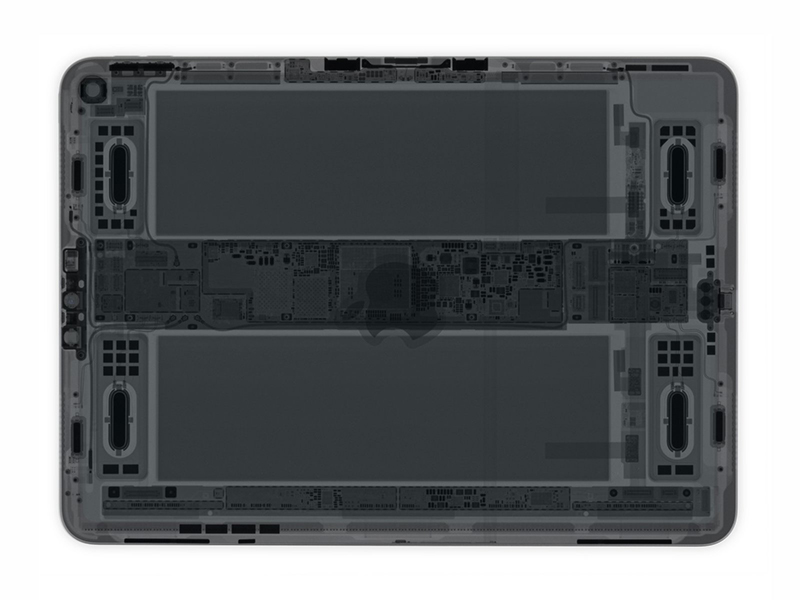

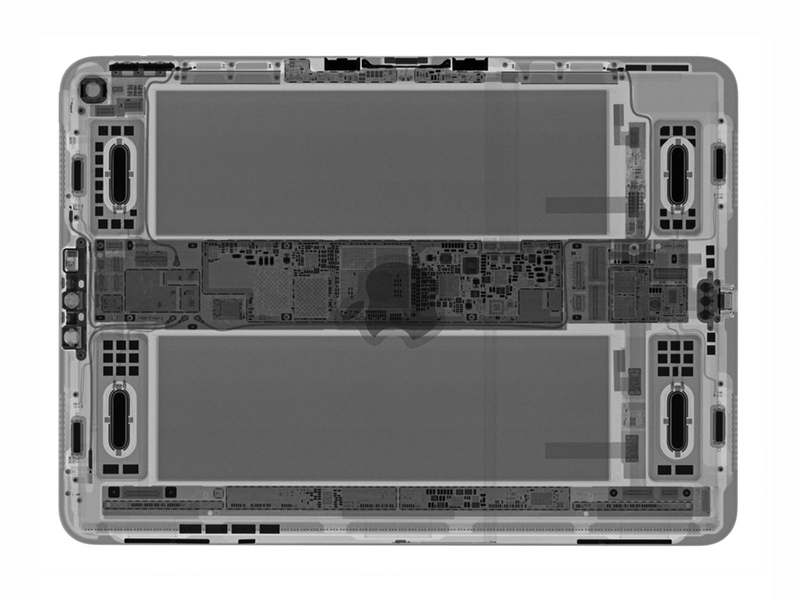

Qua việc chụp chiếu X-quang từ máy Creative Electron, các khu vực tối nhất trong hình ảnh X-quang cho thấy các vật liệu dày đặc hấp thụ nhiều tia X hơn – thường là nam châm, chẳng hạn như các vật liệu được sử dụng trong loa và các phụ kiện kẹp. Nếu bạn còn nhớ thì iPad Pro 2018 được trang bị tới hơn 100 viên nam châm qua bài viết mà chúng mình đã từng đăng rồi đúng không nào.
Bước 3

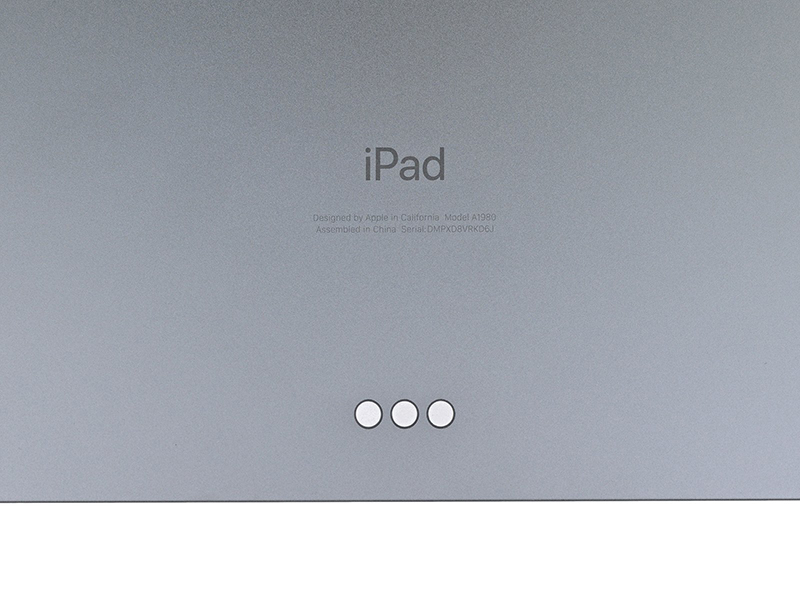

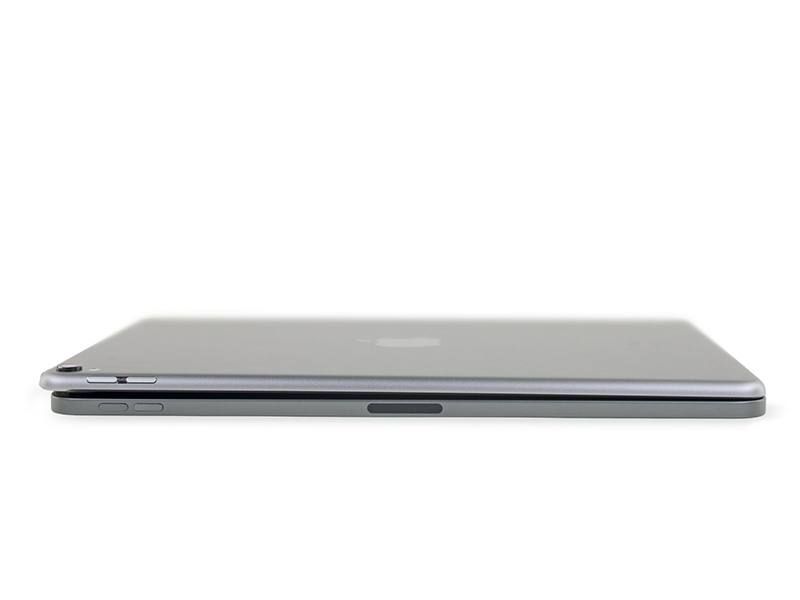

Kiểm tra trực quan thì chiếc máy này có tên mã A1980. So với iPad 10.5 thì hay chiếc máy này trông khá giống nhau. Điểm dễ phân biệt nhất của hai thiết bị này chính là phần khung được vát phẳng còn iPad 10.5 inches bo cong cạnh viền.

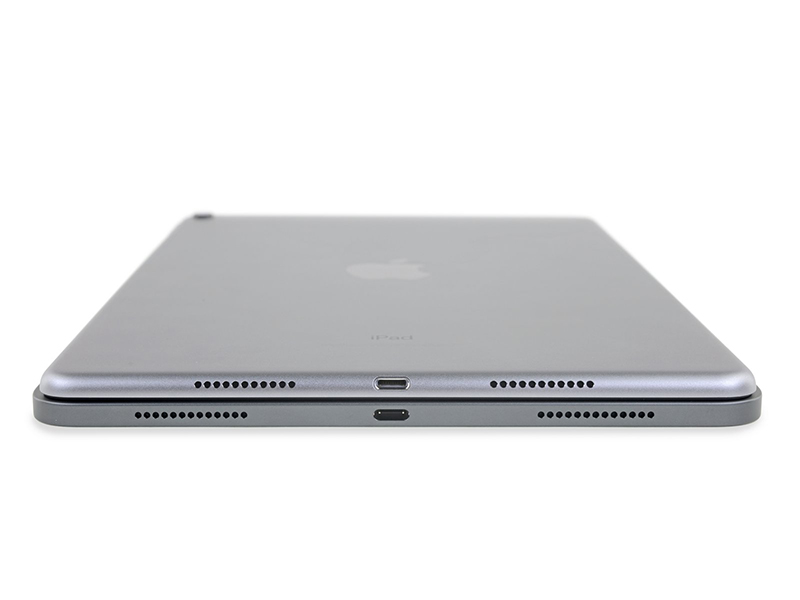

iPad Pro 2018 11 inches không có giắc cắm tai nghe ☹, cổng USB-C (không phải Thunderbolt) thay thế cho Lightning. Nếu bạn thắc mắc vì sao Apple phải vát phẳng thân máy vì nó sẽ giúp gắn bút S Pen lên nhờ một chấu nam châm đặt ở đó.
Bước 4

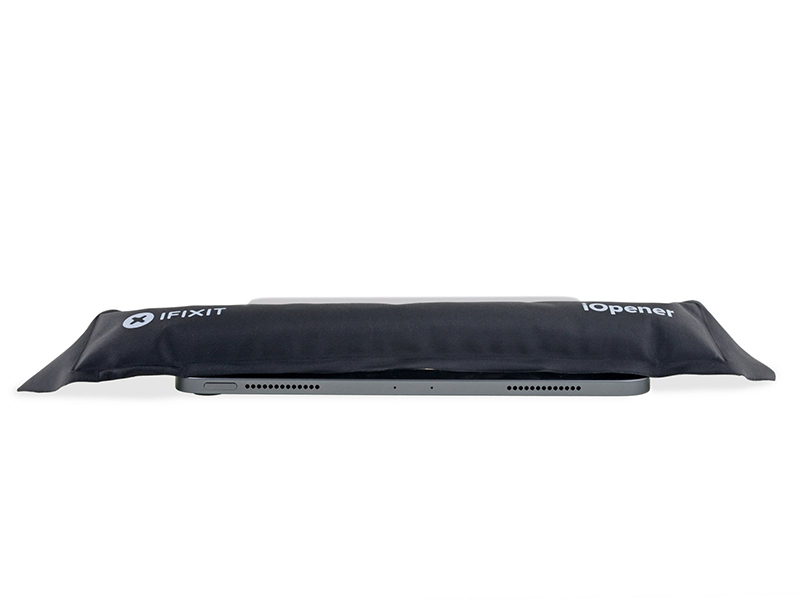

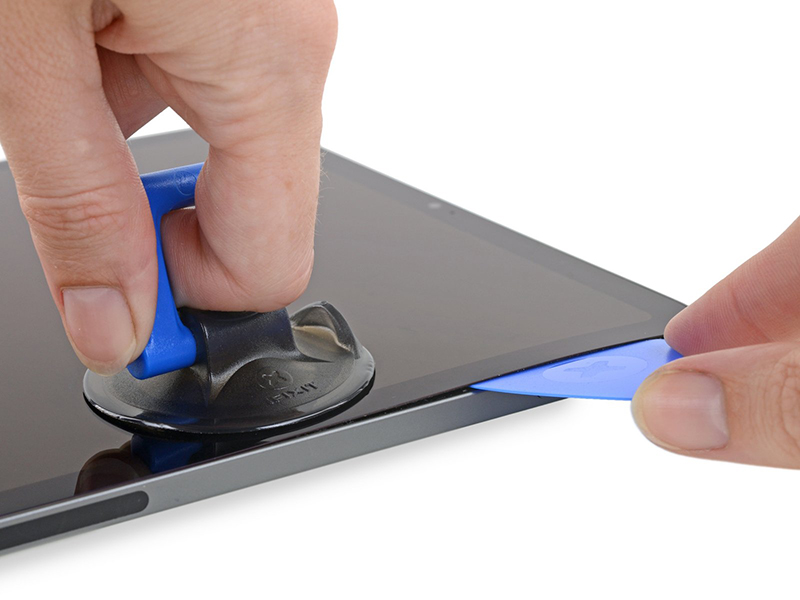

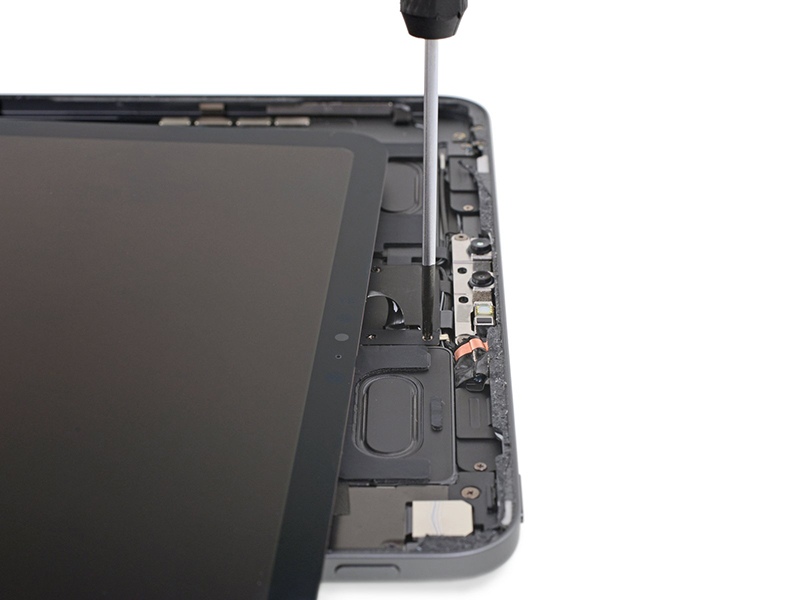

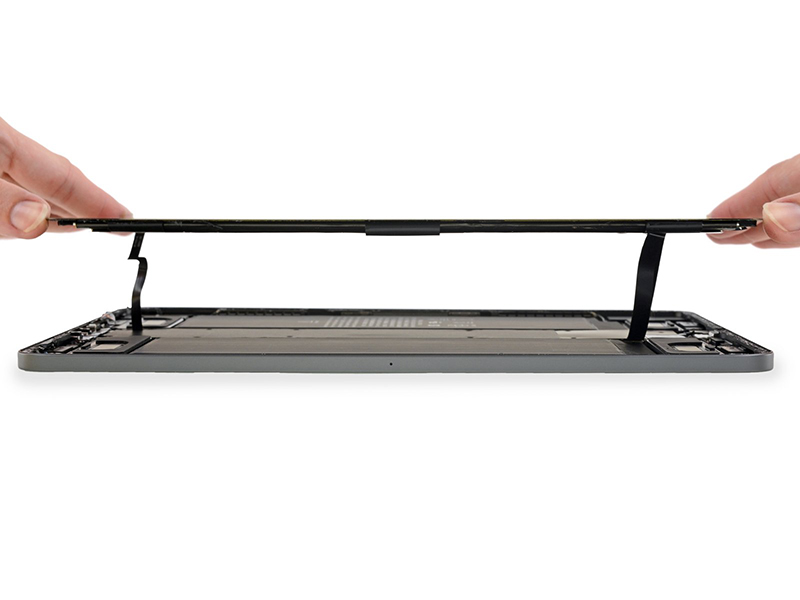

Vẫn là những bước quen thuộc, làm nóng cạnh mép và gỡ bỏ các lớp keo để tách phần màn hình và thân máy. Ở quanh vùng chấu sạc Apple Pencil lớp keo có dày hơn một chút hơi khó gỡ. Nhưng mặt tích cực là cáp ribbon của màn hình khá dài nên việc thao tác gỡ ra khá dễ.
Bước 5

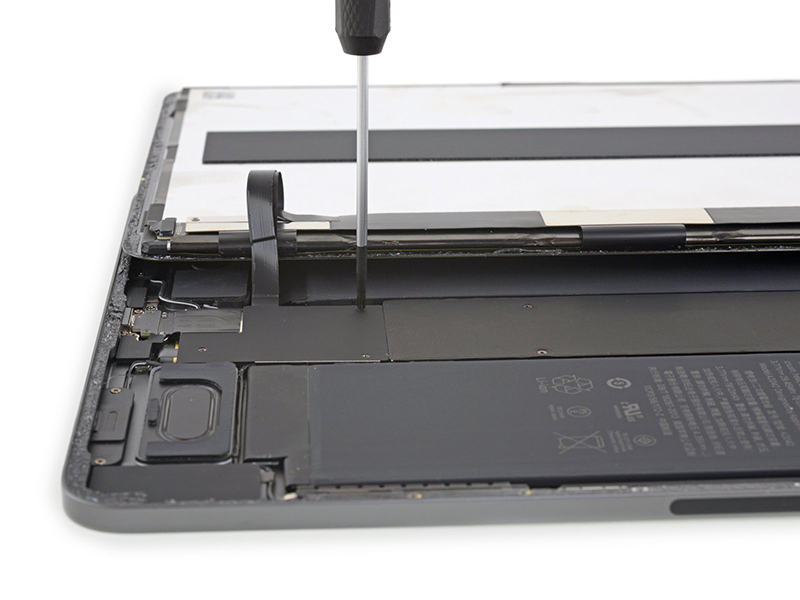

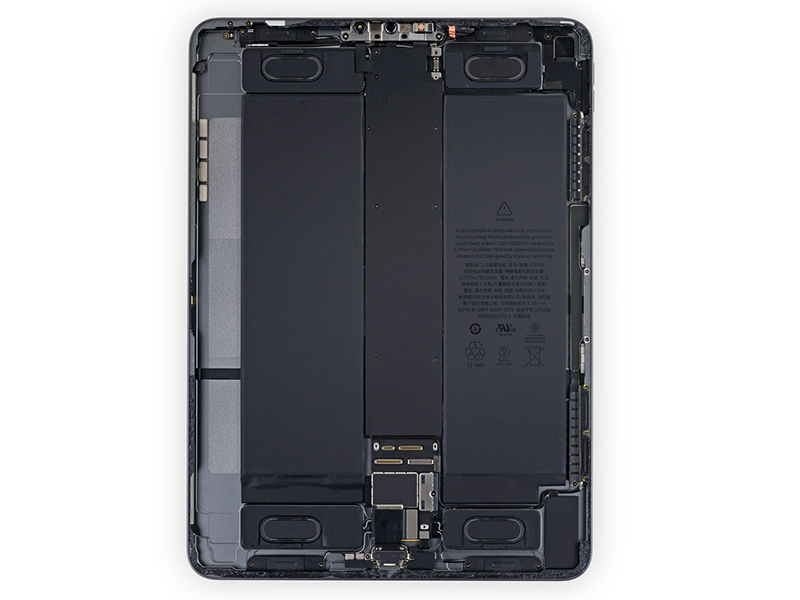

Những dây cáp này cần phải thao tác thêm một chút chứ không tháo liền tay được. Để tháo được sợi cáp Ribbon này thì chúng ta cần một chiếc tua-vít Phillips chuyên dụng. Đúng như những gì tia X cho thấy từ Bước 2 thì ở đây là vị trí của cụm 4 loa ngoài, pin,…
Bước 6

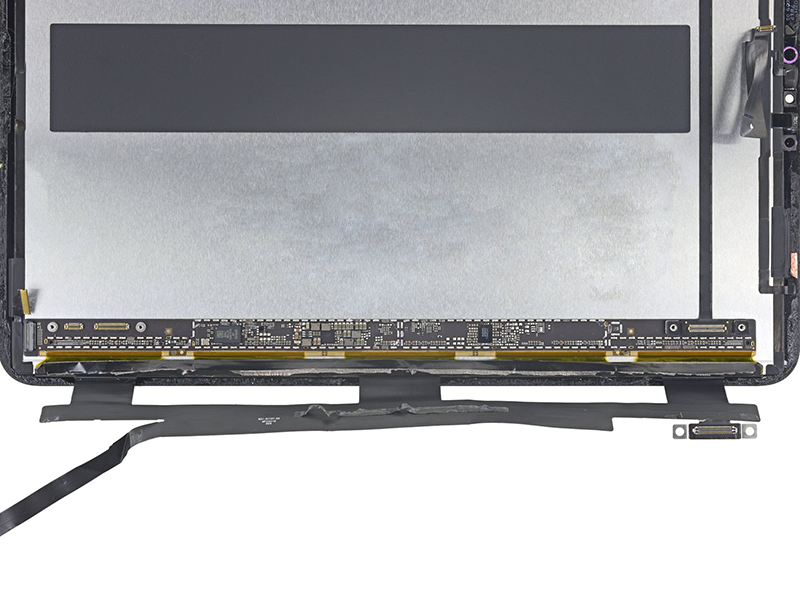

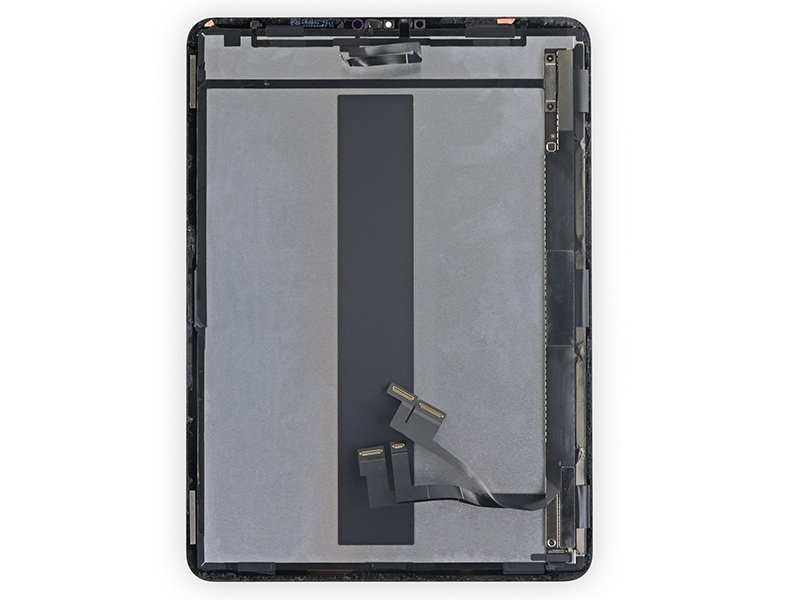

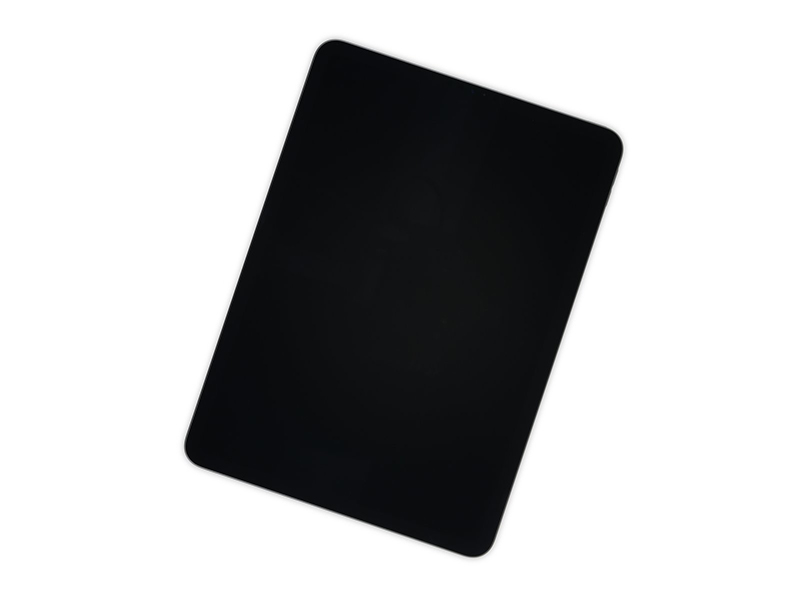

Đây chính là màn hình Liquid Retina mới với tần số quét 120 Hz mượt mà. Màn hình mới có một số chip cùng với nó:
- Parade Technologies DP825 điều khiển thời gian (giống như trên iPad Pro 10.5 inches)
- Texas Instruments TPS65158 (có thể là một biến thể của TPS65168 LCD Bias IC)
- Intersil 24883A D826AB
Bước 7

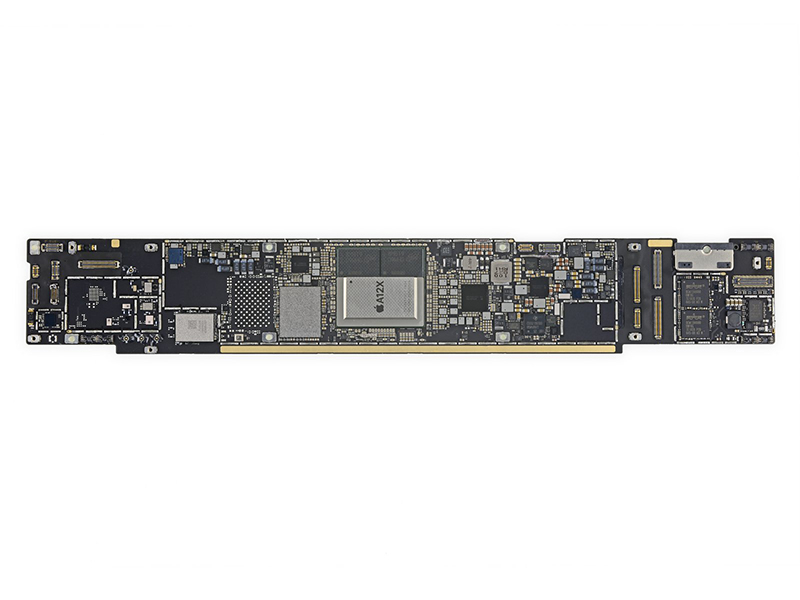

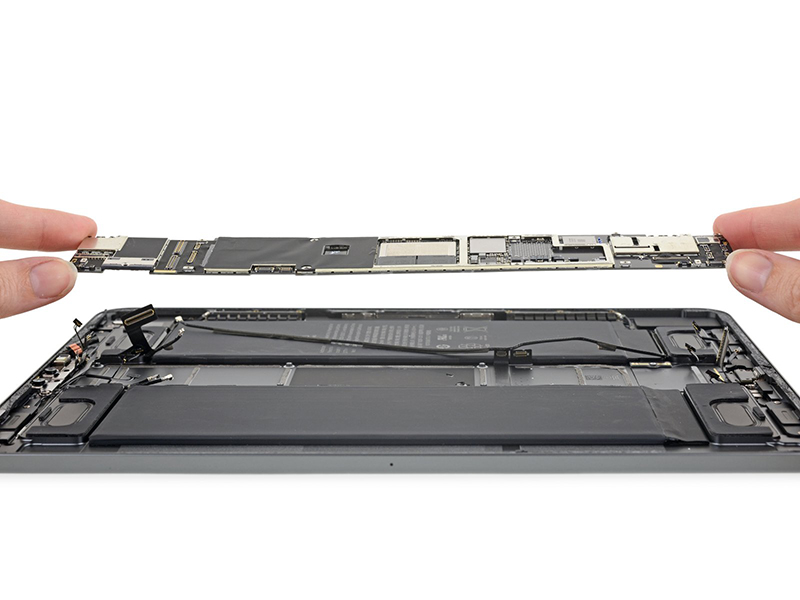

Chip A12X Bionic nằm trên Logic Board mà chúng ta sẽ gỡ ở bước này. Như mọi khi, bảng mạch được giữ chắc với keo dính và nằm cạnh viên pin.
Bước 8

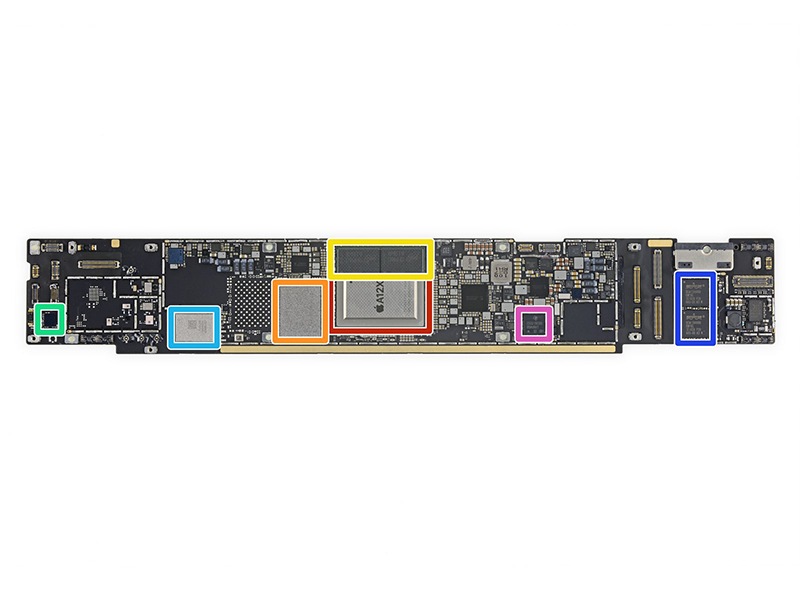

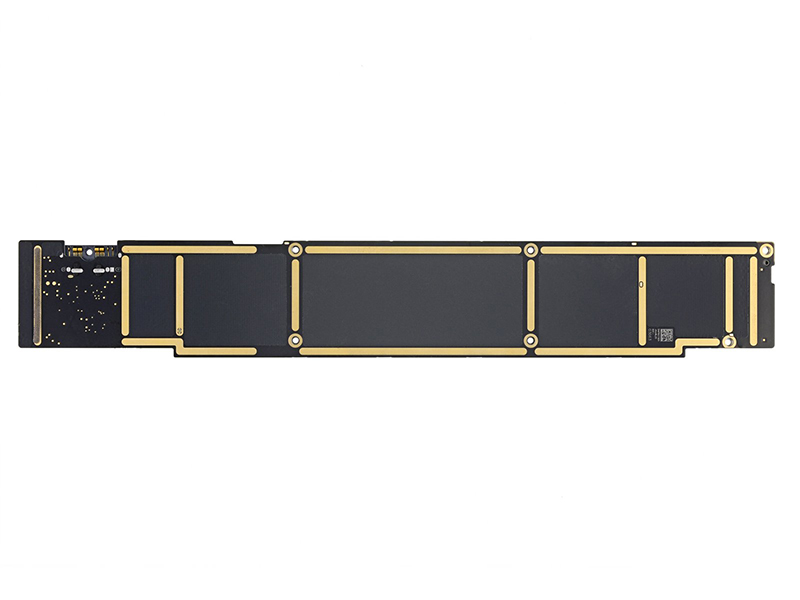

Bảng mạch này là vị trí của:
- Chip Apple APL1083 A12X Bionic
- Bộ nhớ flash Toshiba TSB3247M61710TWNA1 (tổng cộng 64 GB)
- 2x Micron 8MBT9 RAM D9WHG (tổng cộng 4GB)
- Bộ điều khiển NFC NXP 100VB27
- Apple / USI 339S00551 Mô-đun Wi-Fi / Bluetooth
- 2x Broadcom BCM15900B0KWFBG điều khiển màn hình cảm ứng
- Bộ điều khiển công suất Texas Instruments CD3215C00
Bước 9

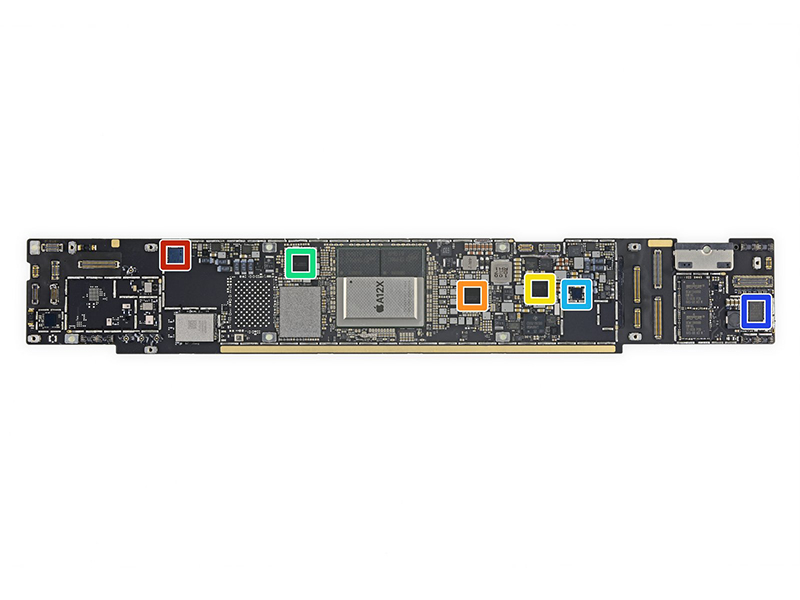

Một số chi tiết khác trên bảng mạch này:
- STMicroelectronics STB601A0 PMIC
- 343S00252-A0 1834PHHE
- 343S00257-A0 1834PHGI
- 343S00248-A0 1835NHGY
- 343S00235 88A49H8 D TI
- P13DPXT2 05A12LBE 1832GC
Bước 10

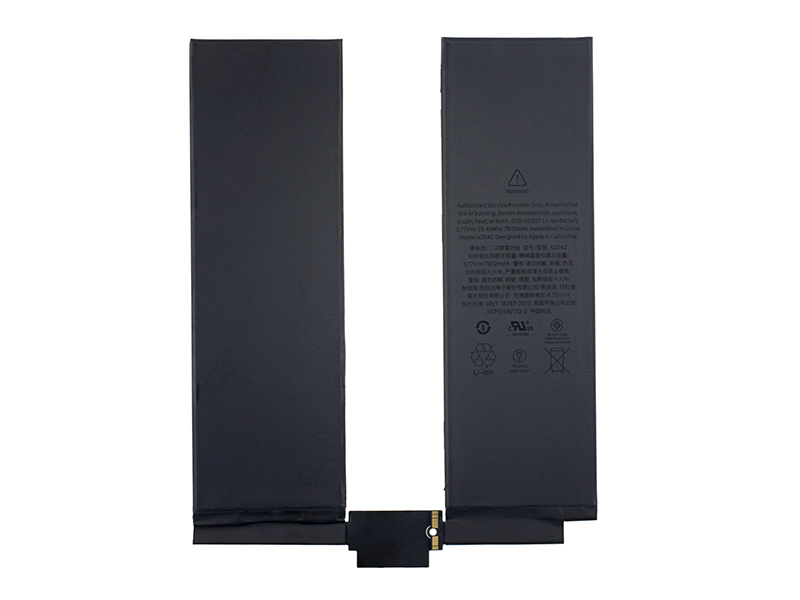

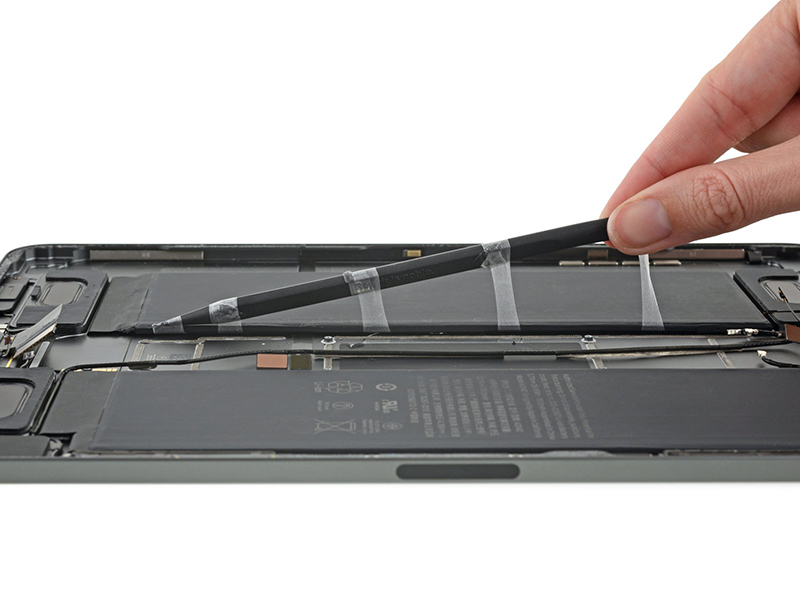

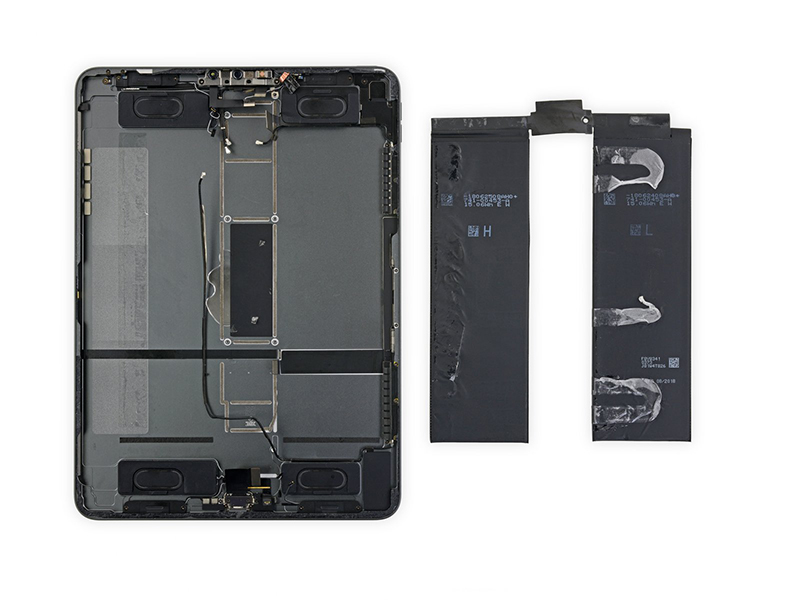

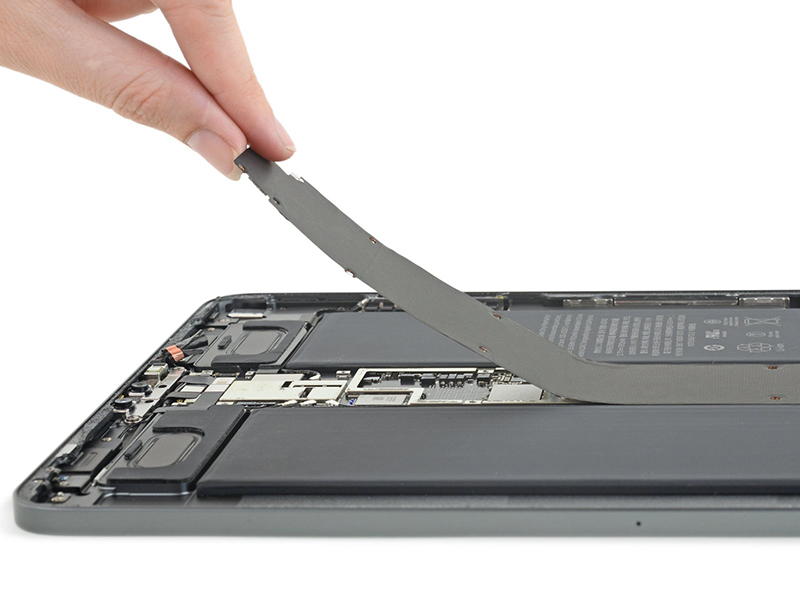

Tiếp đến là pin, năm nay, pin được đặt theo hình chữ U. Kết nối hai viên pin này là một sợi cáp và nếu không cẩn thận thì nó có thể đứt bất cứ lúc nào nếu bạn không cẩn thận.
Viên pin này có dung lượng 7812 mAh (3,77 V – 29,45 Wh) nhỏ hơn 30,8 Wh của iPad Pro 10.5 inches.
Bước 11
Tiếp theo: Face ID.

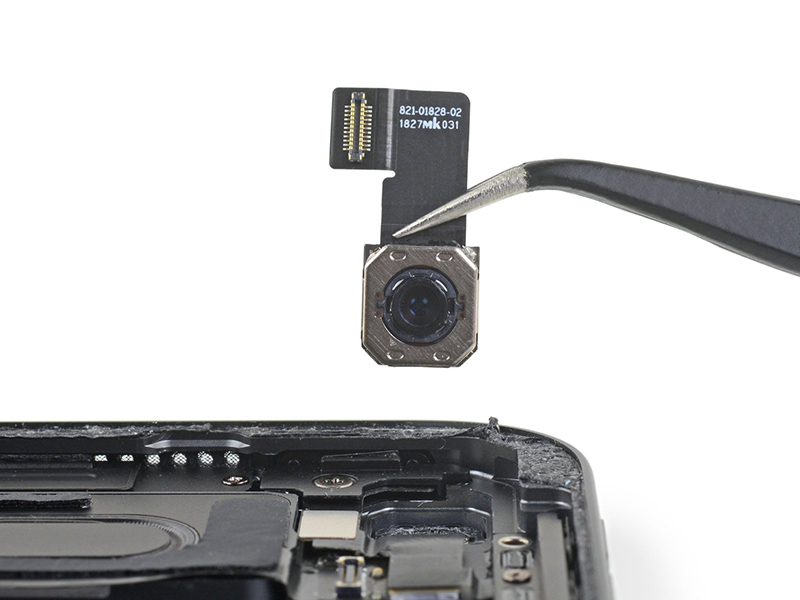

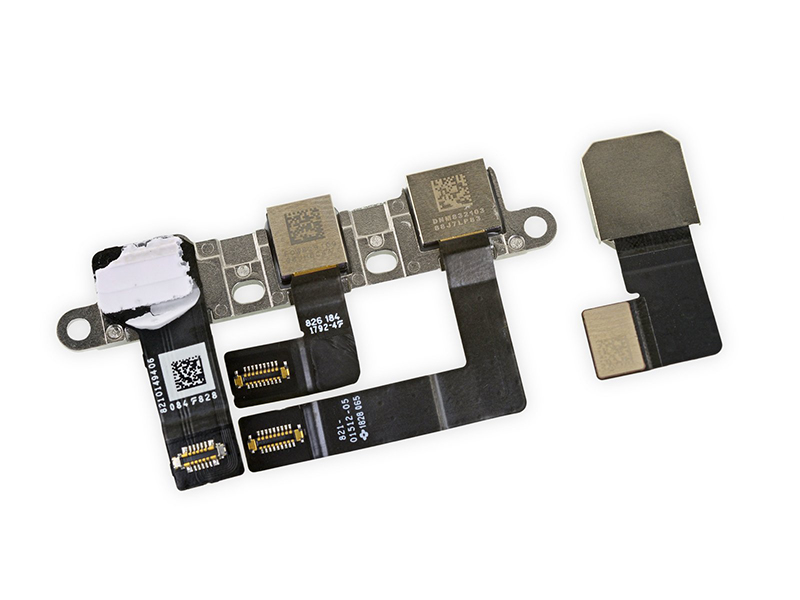

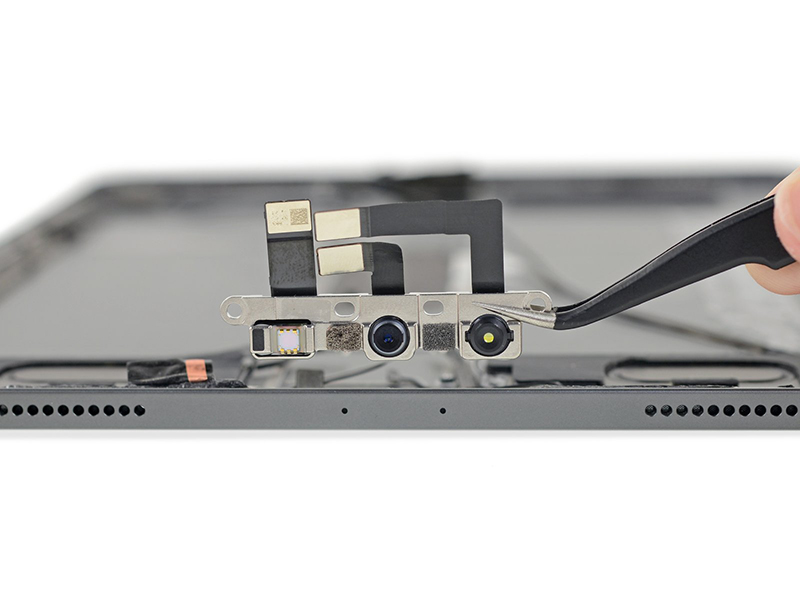

Cụ thể hơn, đây là phần cứng cơ bản giống như chúng ta đã thấy từ iPhone X — máy chiếu hồng ngoại, máy ảnh tự sướng và máy ảnh hồng ngoại nhưng nó được sửa đổi đôi chút với thân hình mỏng hơn.
Bước 12

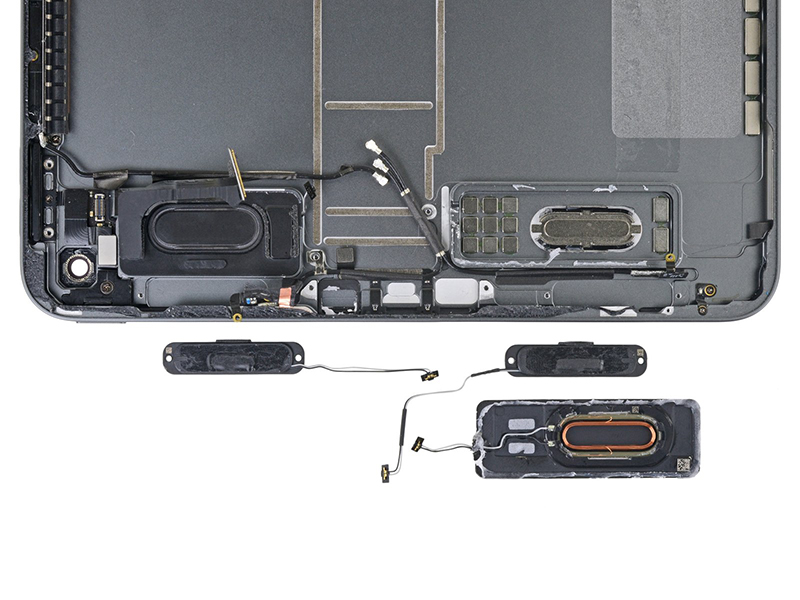

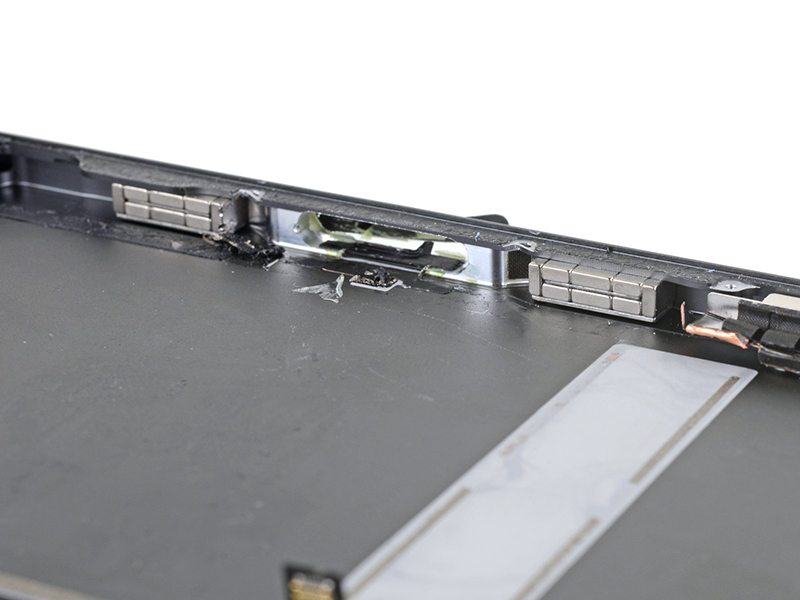

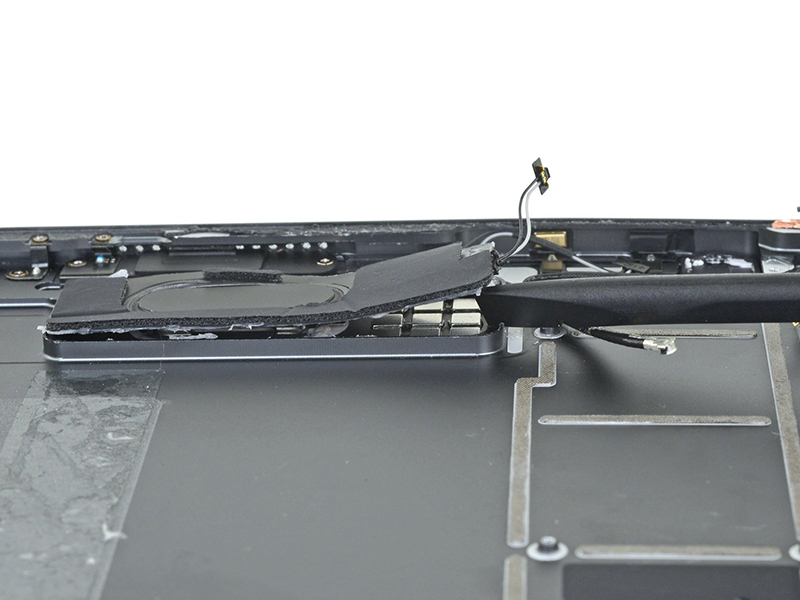

Tiếp theo là tháo loa ngoài. Do được dính khá chặt vào vỏ nhôm nên phải dùng khá nhiều nhiệt và thời gian để gỡ ra.
Ẩn trong buồng loa là rất nhiều nam châm. Nói vui nếu chúng ta gom tất cả chỗ nam châm này vào thì có thể tạo ra một viên nam châm khổng lồ luôn.
Bước 13

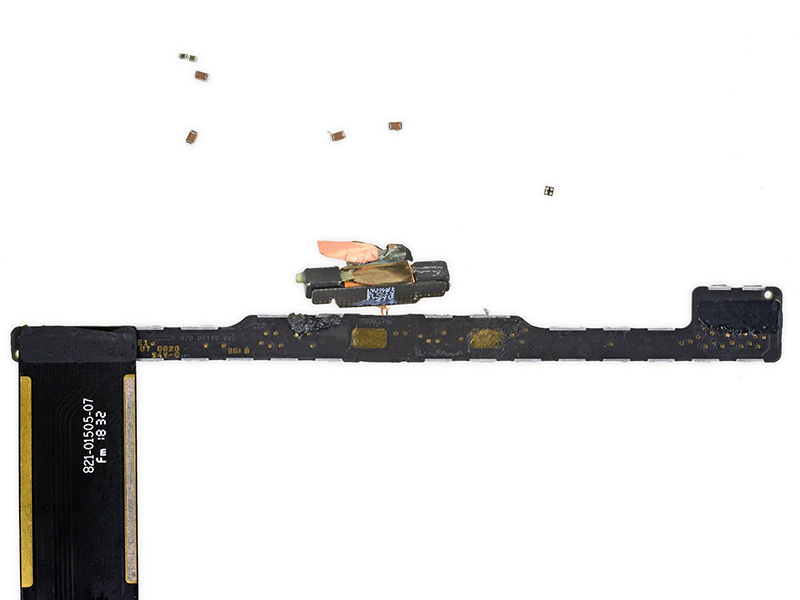

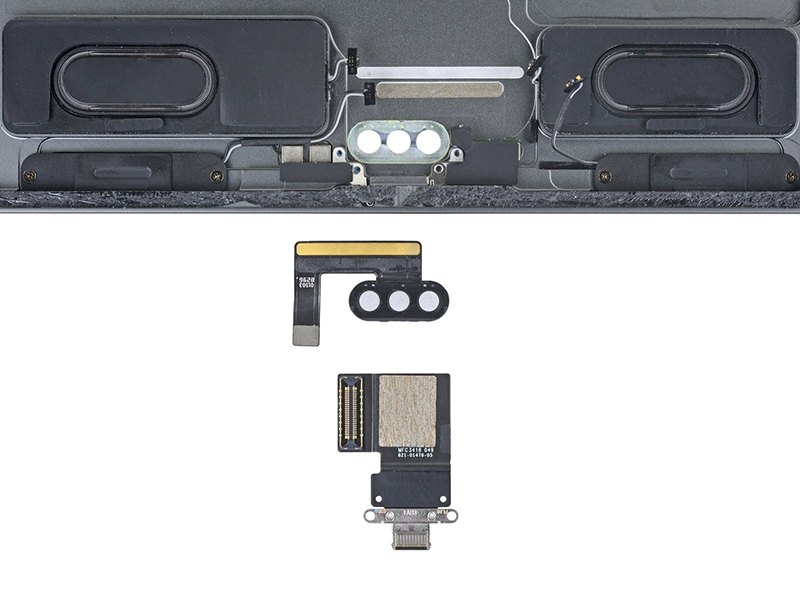

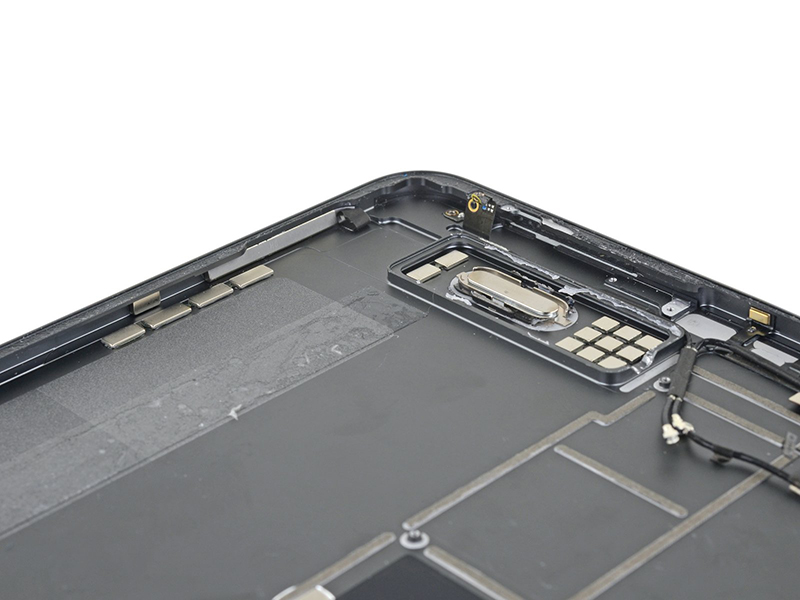

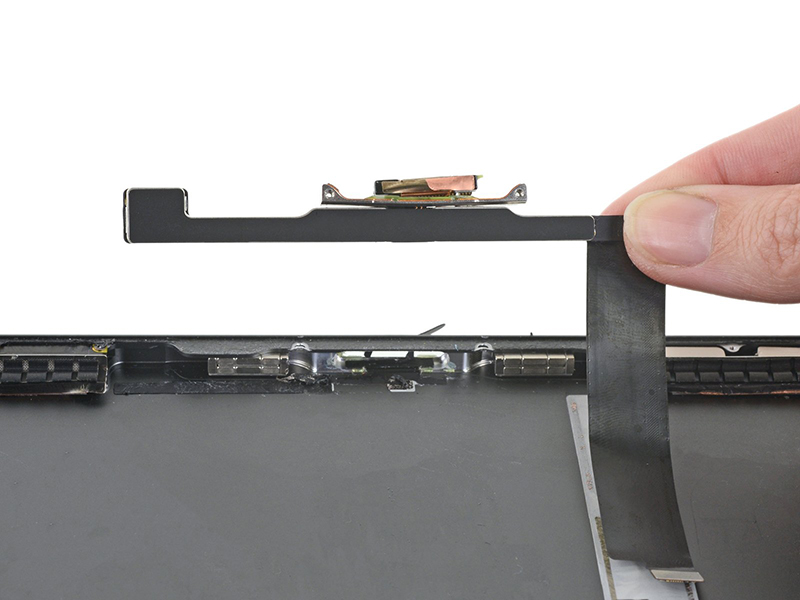

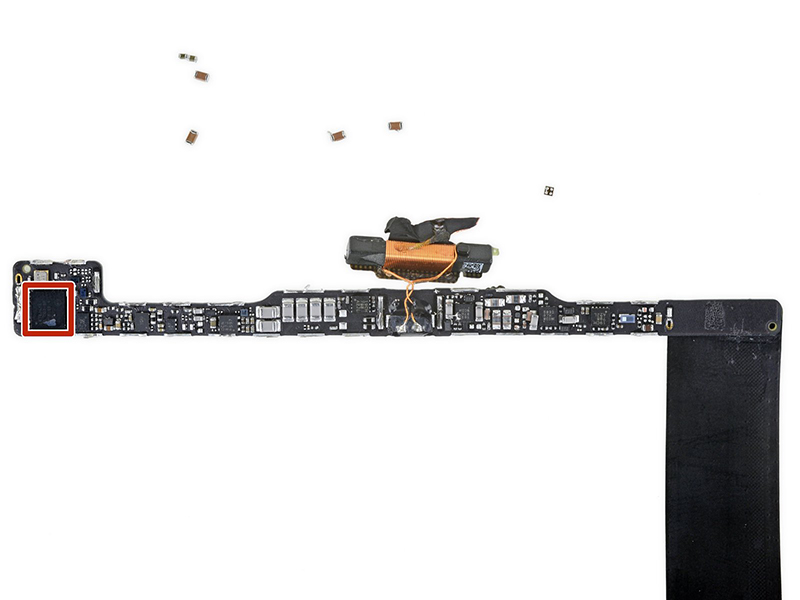

Tiếp theo là chấu sạc Apple Pencil với các cuộn dây đồng sạc kèm theo. Các tụ điện nhỏ và các bit bo mạch khác rất khó tháo nhưng chả có gì là không thể. Sau một hồi mò mẫm thì đội ngũ kĩ sư đã tháo ra thành công. Và đây là vị trí của ARM Cortex MCU STMicroelectronics STM32L476JGY6.
Bước 14
Cuối cùng là cổng USB-C – không giống như các iPad trước đó, có đầy đủ kiểu mô-đun. Vì là cổng USB-C thông dụng nên nó khá dễ tháo ra và có thể dùng công cụ chuyên dụng để thao tác chứ không như cổng Lightning như cũ.

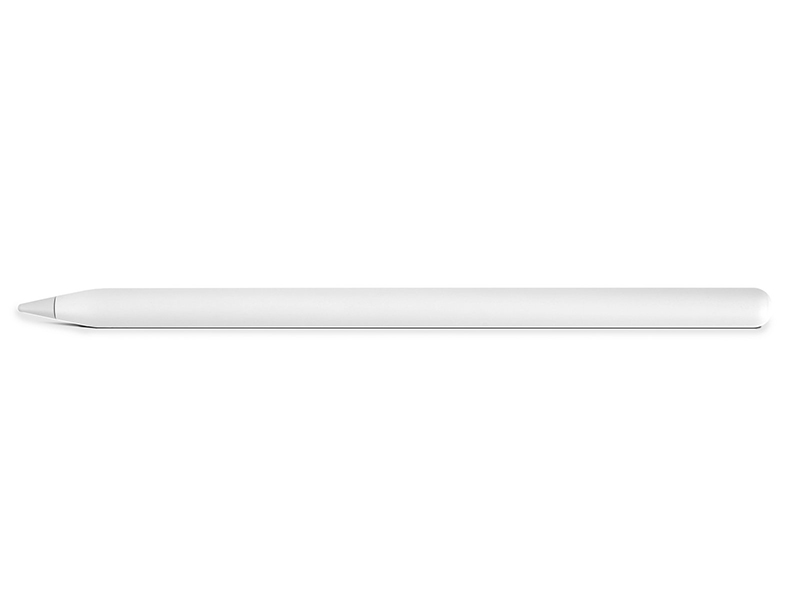

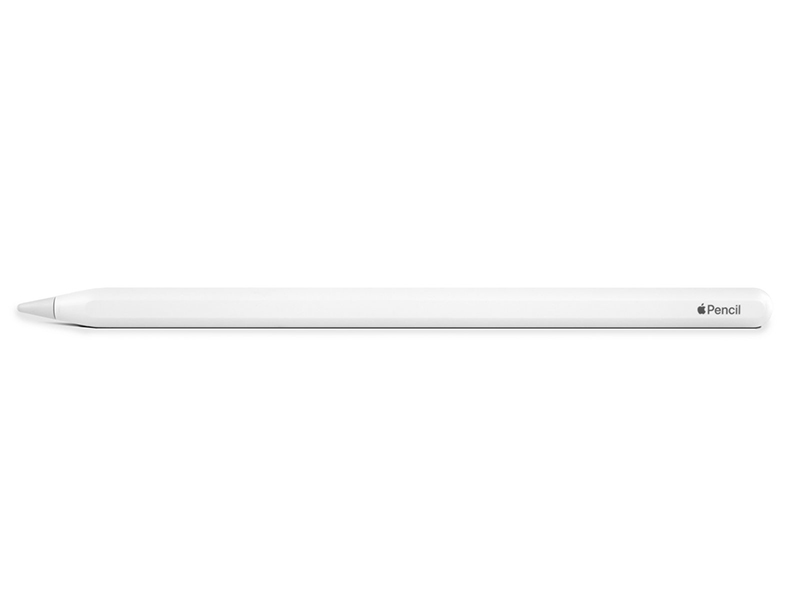

Bước 15 – Mổ bụng Apple Pencil

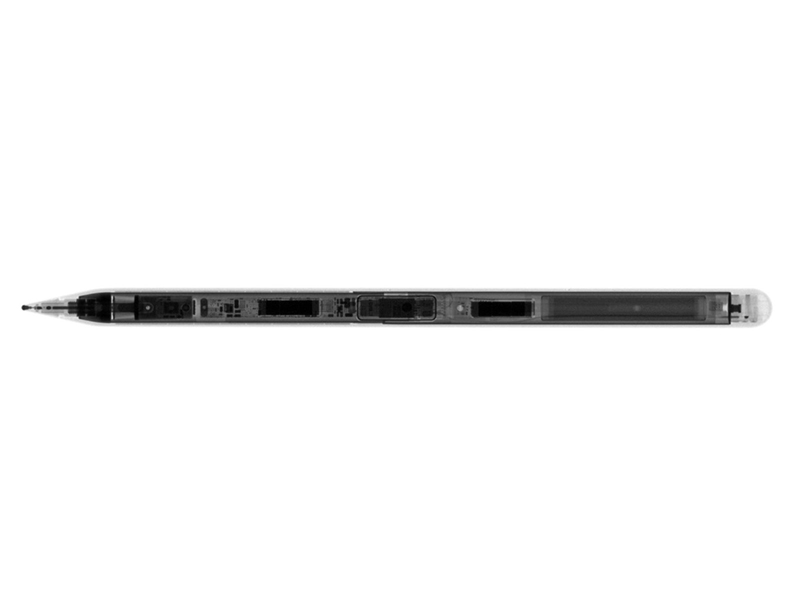

Hãy bắt đầu với X-quang trước khi tháo nhé
Bước 16

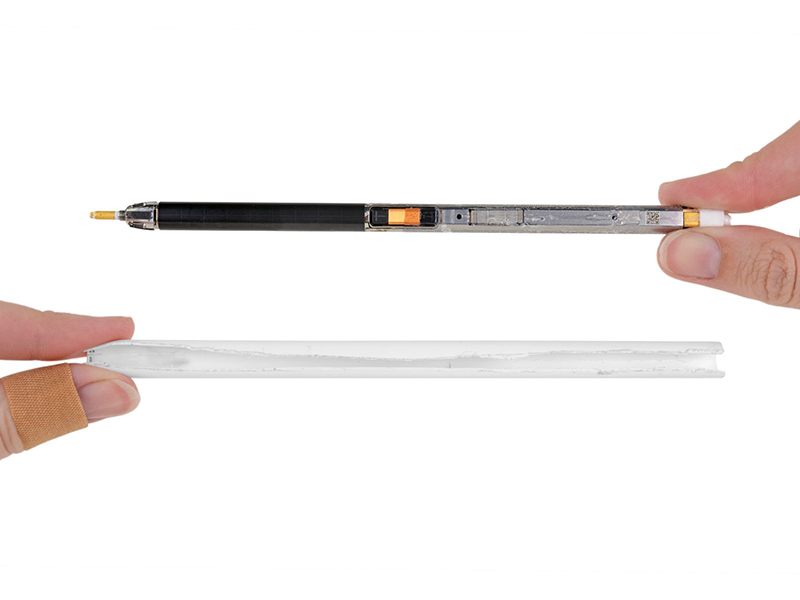

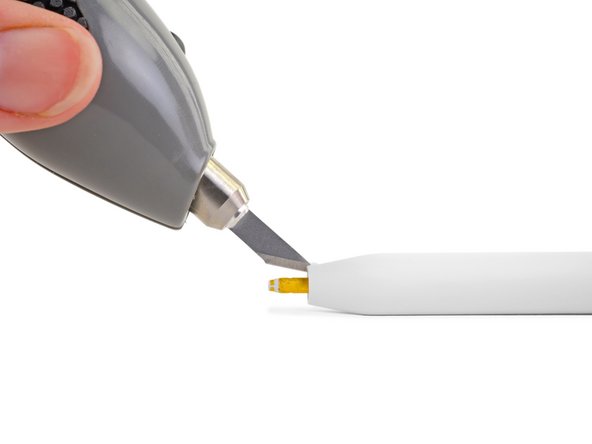

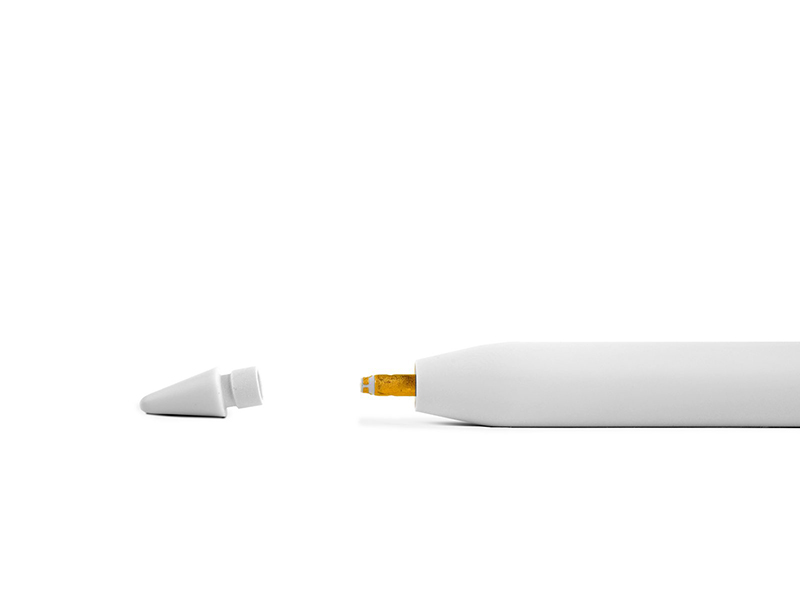

Sau khi đầu bút được tháo ra thì chúng ta sử dụng một chiếc dao để tách thân bút ra. Nhìn vào bên trong, chúng ta sẽ thấy một số nam châm hỗ trợ cho việc sạc không dây.
Bước 17

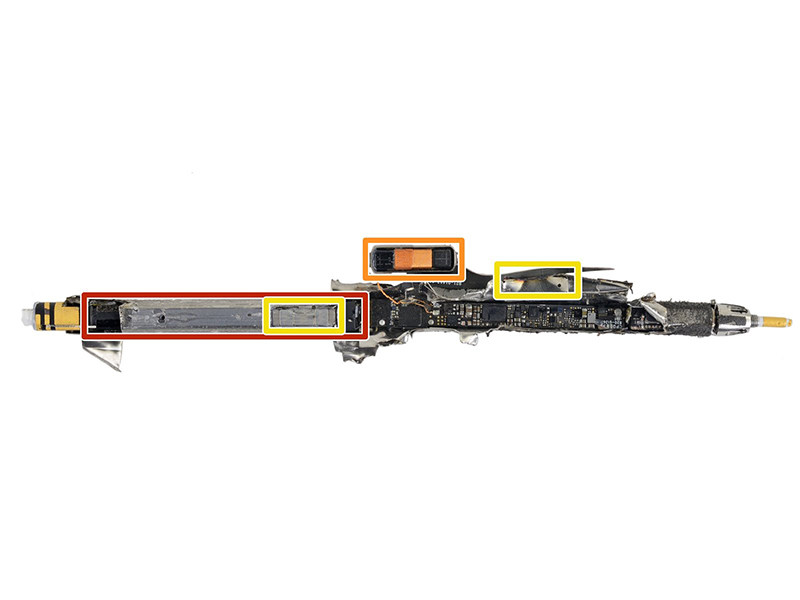

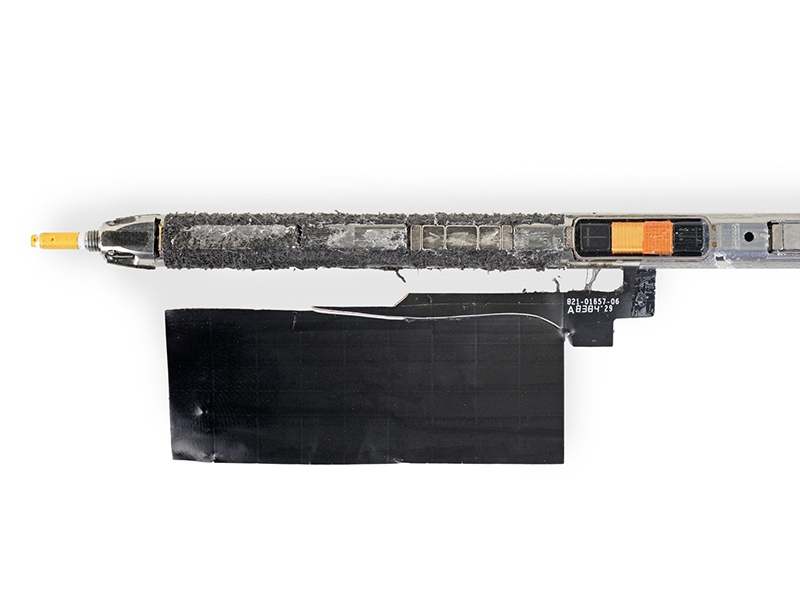

Một dây cáp đen lớn mở ra từ khắp thân bút Apple Pencil, trông giống như một lưới điện dung! Tác dụng của nó giúp nhận biết khi nào người dùng chỉ, ấn hay các thao tác phức tạp khác. Trong chiếc bút này chúng ta có một số thành phần như sau:
- Pin
- Cuộn dây sạc không dây
- Nam châm liên kết

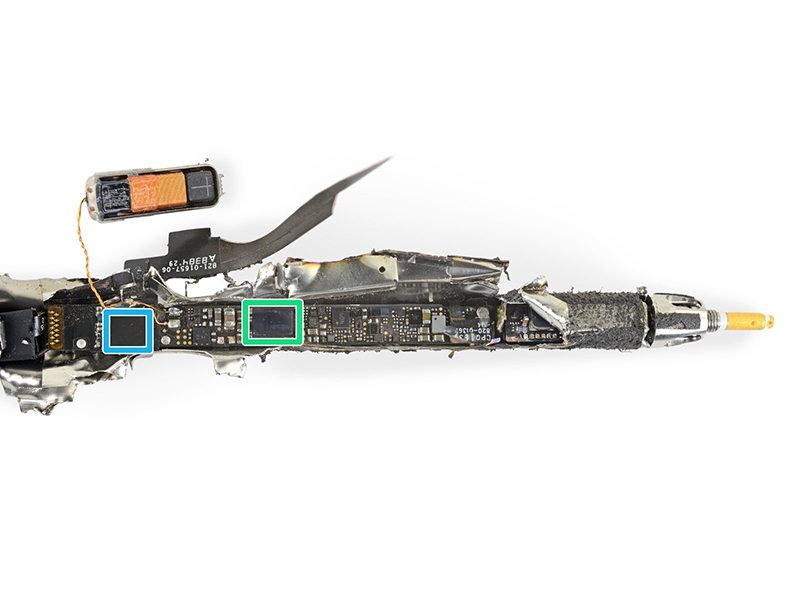

- Bộ điều khiển cảm ứng Broadcom 59358A0
- Tùy chỉnh Apple 343S00250 IC
Bước 18 – Tổng kết

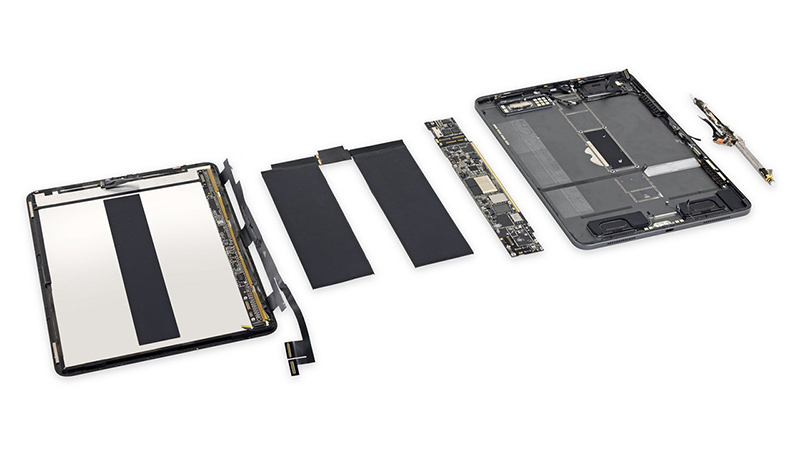

Cuối cùng cũng xong, chúng ta hãy cùng nhìn lại tổng thể nội thất bên trong chiếc iPad Pro 11 inches 2018 nào.
Điểm cộng và điểm trừ:
- Cổng USB-C là mô-đun và có thể được thay thế độc lập.
- Do nút home vật lý không còn nên việc sửa chữa cũng đơn giản hoá hơn
- Pin được giữ chắc bởi một mấu nối và không thể tháo rời
- Màn hình LCD và kính mặt trước được hợp nhất với nhau – đơn giản hóa quy trình mở, nhưng tăng chi phí sửa chữa.
>> MỨC ĐỘ DỄ SỬA CHỮA CHO iPad pro 11 inches 2018 LÀ 3 ĐIỂM <<
