Hiểu sơ đồ máy lọc nước RO là chìa khóa để sử dụng, bảo trì và xử lý sự cố máy lọc nước hiệu quả ngay tại nhà. Máy lọc nước RO không chỉ là thiết bị cung cấp nguồn nước sạch mà còn là một hệ thống điện – nước phức tạp kết hợp nhiều bộ phận, từ lõi lọc, bơm, van đến mạch điện điều khiển. Việc nắm rõ sơ đồ máy lọc nước RO sẽ giúp bạn:
- Chủ động bảo trì, thay lõi định kỳ, phát hiện lỗi và tự sửa chữa các lỗi phổ biến.
- Hiểu được nguyên lý hoạt động để tối ưu hiệu quả sử dụng và kéo dài tuổi thọ máy.
- Chọn mua máy lọc nước phù hợp với nhu cầu sử dụng, tránh lãng phí hoặc thiếu chức năng.
- Tiết kiệm chi phí và thời gian khi cần lắp đặt hay bảo dưỡng thiết bị tại nhà.
Đặc biệt, với các dòng máy lọc nước RO hiện đại, sơ đồ ngày càng phức tạp hơn, tích hợp nhiều lõi lọc, tính năng thông minh. Do đó, trang bị kiến thức cơ bản về sơ đồ máy lọc nước RO là điều rất cần thiết cho mọi gia đình Việt.

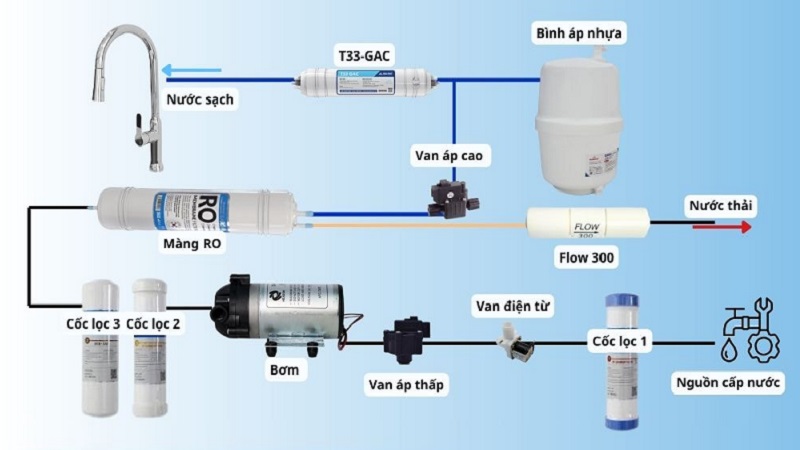

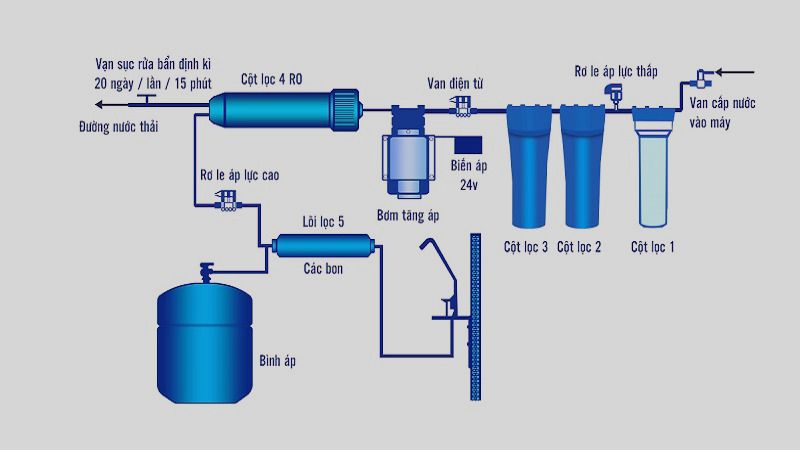

Sơ đồ nguyên lý hoạt động của máy lọc nước RO: Tổng quan và chi tiết
Sơ đồ nguyên lý máy lọc nước RO mô tả toàn bộ quá trình nước được xử lý qua từng giai đoạn, đảm bảo loại bỏ tạp chất, vi khuẩn, kim loại nặng và cung cấp nước uống tinh khiết.
Công nghệ RO (Reverse Osmosis – Thẩm thấu ngược) sử dụng màng lọc siêu nhỏ, cho phép nước tinh khiết đi qua và giữ lại hầu hết các chất ô nhiễm. Sơ đồ nguyên lý của máy lọc nước RO thường bao gồm:
- Lõi lọc thô (loại bỏ bụi bẩn, cặn lớn, clo, mùi,…)
- Bơm tăng áp – đẩy nước qua màng RO
- Màng lọc RO (lọc tạp chất kích thước siêu nhỏ, vi khuẩn, virus,…)
- Bình áp, van điện từ, vòi lấy nước
- Các lõi lọc chức năng bổ sung khoáng, tạo vị, diệt khuẩn,… (tùy model)
Nước đầu vào sẽ tuần tự đi qua các lõi lọc thô, màng lọc RO, rồi đến các lõi chức năng trước khi ra vòi sử dụng. Nước thải sẽ được xả ra ngoài qua đường riêng, đảm bảo nguồn nước sau lọc đạt chuẩn tinh khiết.

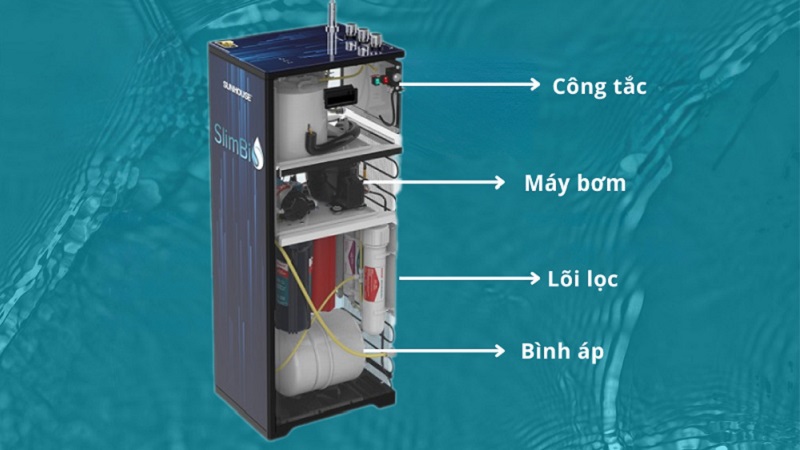

Các bộ phận chính trong sơ đồ cấu tạo máy lọc nước RO
Các bộ phận chủ chốt tạo nên bộ máy hoạt động ổn định của máy lọc nước RO gồm:
- Bơm tăng áp: Hỗ trợ đẩy nước qua màng RO, giúp quá trình lọc hiệu quả hơn.
- Van áp thấp: Ngắt bơm khi áp suất nước đầu vào yếu hoặc hết nước, bảo vệ bơm.
- Van áp cao: Ngắt bơm khi bình áp đầy, tránh nước tràn ra ngoài.
- Van điện từ (van từ): Điều khiển đóng/mở dòng nước thông qua dòng điện.
- Màng lọc RO: Trái tim của máy, loại bỏ gần như hoàn toàn các tạp chất có hại.
- Bình áp: Chứa nước đã lọc, duy trì áp suất ổn định cho vòi lấy nước.
- Vòi nước: Vòi lấy nước tinh khiết sau lọc cho người dùng.
- Các lõi lọc thô & lõi chức năng: Loại bỏ cặn bẩn, khử mùi, bổ sung khoáng, tạo vị ngọt cho nước.
- Đường nước thải: Xả các chất bẩn, nước dư thừa ra ngoài.
Chi tiết các giai đoạn lọc nước theo sơ đồ nguyên lý
Quy trình lọc nước của máy RO diễn ra tuần tự qua nhiều giai đoạn, mỗi lõi lọc đảm nhận một chức năng riêng biệt:
- Lõi lọc số 1 (PP 5 micron): Loại bỏ cặn bẩn, bùn đất, gỉ sét, tạp chất kích thước lớn hơn 5 micron.
- Lõi lọc số 2 (Than hoạt tính): Hấp thụ Clo, chất hữu cơ, mùi lạ và các hóa chất độc hại.
- Lõi lọc số 3 (PP 1 micron): Loại bỏ cặn nhỏ còn sót lại, tăng tuổi thọ màng RO.
- Màng RO: Lọc bỏ 99.99% vi khuẩn, virus, asen, kim loại nặng, các ion độc hại…
- Các lõi chức năng (4-10): Bổ sung khoáng chất, tạo vị ngọt, cân bằng pH, diệt khuẩn, tạo hydrogen…
Nhờ quy trình này, nước sau lọc đạt tiêu chuẩn nước uống trực tiếp QCVN 6-1:2010/BYT, đảm bảo an toàn tuyệt đối cho sức khỏe gia đình.
Sơ đồ điện máy lọc nước RO: Nguyên lý, đấu nối và an toàn sử dụng

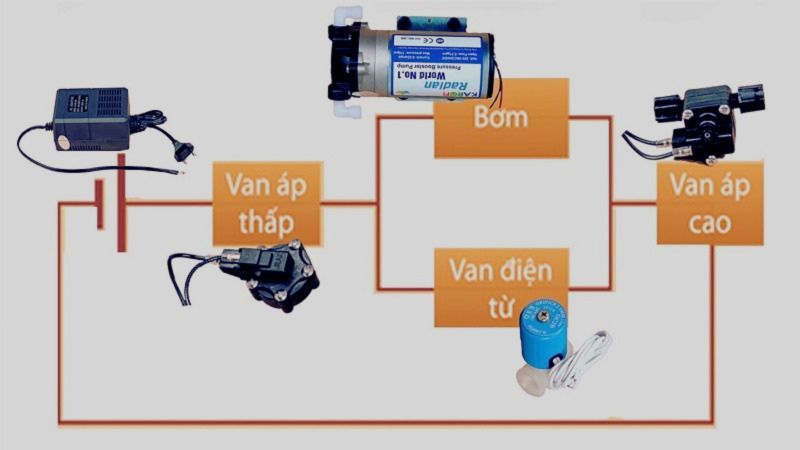

Sơ đồ điện máy lọc nước RO là bản vẽ mô tả cách đấu nối nguồn điện, các van điện từ, bơm tăng áp, công tắc áp suất nhằm đảm bảo vận hành an toàn, hiệu quả và xử lý sự cố kịp thời.
Khi lắp đặt, sửa chữa hoặc thay thế linh kiện, việc hiểu rõ sơ đồ điện giúp người dùng tránh các nguy cơ chập cháy, lắp sai hoặc mất an toàn điện. Sơ đồ điện máy lọc nước RO bao gồm:
- Nguồn điện adapter chuyển đổi (thường là 24V-2A)
- Công tắc áp suất thấp (Low Pressure Switch)
- Công tắc áp suất cao (High Pressure Switch)
- Bơm tăng áp, van điện từ, van xả tự động (nếu có)
- Các đầu nối dây điện, giắc cắm an toàn
Nguyên lý hoạt động: Khi có nước đầu vào, công tắc áp suất thấp đóng, bơm tăng áp hoạt động đẩy nước qua màng RO. Khi bình áp đầy, công tắc áp suất cao ngắt, bơm và van điện từ dừng hoạt động, đảm bảo an toàn và tiết kiệm điện.
Sơ đồ đấu điện máy lọc nước RO: Hướng dẫn chi tiết
Đấu điện máy lọc nước RO không quá phức tạp nếu bạn nắm được các nguyên tắc cơ bản. Các bước gồm:
- Kết nối nguồn adapter với đầu vào máy: Đảm bảo sử dụng nguồn điện đúng chuẩn (24V hoặc 36V tùy máy).
- Nối dây từ nguồn đến công tắc áp suất thấp: Khi có nước, công tắc này sẽ đóng mạch cho bơm và van điện từ hoạt động.
- Nối tiếp đến công tắc áp suất cao: Khi bình áp đầy, công tắc này sẽ ngắt mạch, dừng bơm và van.
- Kết nối dây đến bơm tăng áp và van điện từ: Theo đúng sơ đồ của từng hãng, tránh nhầm lẫn vị trí.
Khi đấu nối, cần kiểm tra kỹ các đầu giắc, tránh lỏng lẻo hoặc đấu sai cực. Một số dòng máy có tích hợp thêm cảm biến rò rỉ nước, công tắc phao điện, mạch điều khiển thông minh…, bạn nên tham khảo sơ đồ điện máy lọc nước RO đi kèm của từng model cụ thể.
Lưu ý: Luôn ngắt nguồn điện trước khi tiến hành đấu nối hoặc sửa chữa. Nếu không tự tin, hãy nhờ đến kỹ thuật viên chuyên nghiệp để đảm bảo an toàn điện.
Sơ đồ lắp máy lọc nước RO: Hướng dẫn chi tiết từng bước
Việc lắp đặt máy lọc nước RO tại nhà sẽ đơn giản và chính xác hơn nếu bạn có sơ đồ lắp máy lọc nước RO minh họa chi tiết. Sơ đồ lắp đặt giúp xác định đúng vị trí các lõi lọc, đường nước cấp vào, đường nước tinh khiết ra vòi, đường nước thải, vị trí bơm, van và bình áp. Thực hiện đúng theo sơ đồ sẽ giúp máy hoạt động ổn định, tránh rò rỉ nước, tắc nghẽn hoặc hư hỏng linh kiện.
Các bước lắp đặt cơ bản:
- Lắp lõi lọc thô: Sắp xếp và nối 3 lõi lọc thô theo đúng chiều nước chảy từ ngoài vào.
- Lắp màng RO: Đặt màng lọc RO vào housing, nối đúng vị trí ống nước đầu vào và đầu ra.
- Lắp lõi chức năng: Kết nối các lõi bổ sung khoáng, tạo vị, diệt khuẩn (tùy model, thường từ lõi 4-10).
- Kết nối bơm, van điện, bình áp: Theo sơ đồ đi kèm của từng hãng, đảm bảo khớp nối chắc chắn, không rò nước.
- Lắp đặt đường nước vào, nước thải, nước tinh khiết: Sử dụng dây dẫn chuyên dụng, tránh gập gãy, rò rỉ.
- Kiểm tra vận hành: Cấp nguồn điện, chạy thử máy và kiểm tra các mối nối, van, vòi trước khi sử dụng chính thức.
Sơ đồ lắp máy lọc nước RO theo thương hiệu: Kangaroo, Karofi, Aqua, Sunhouse…

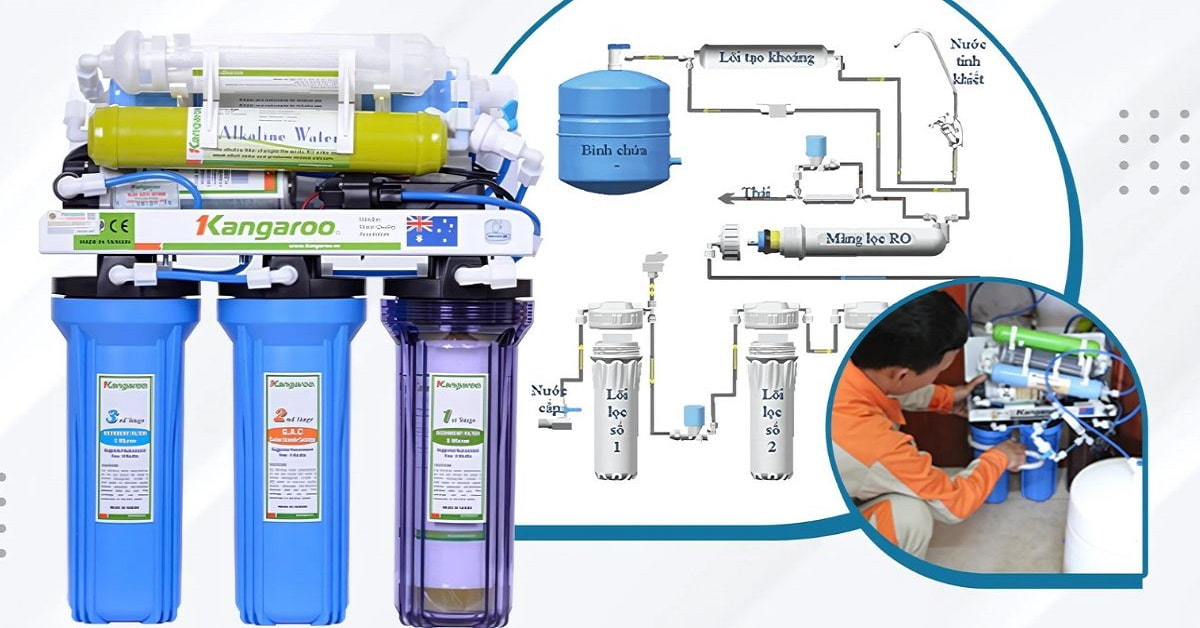

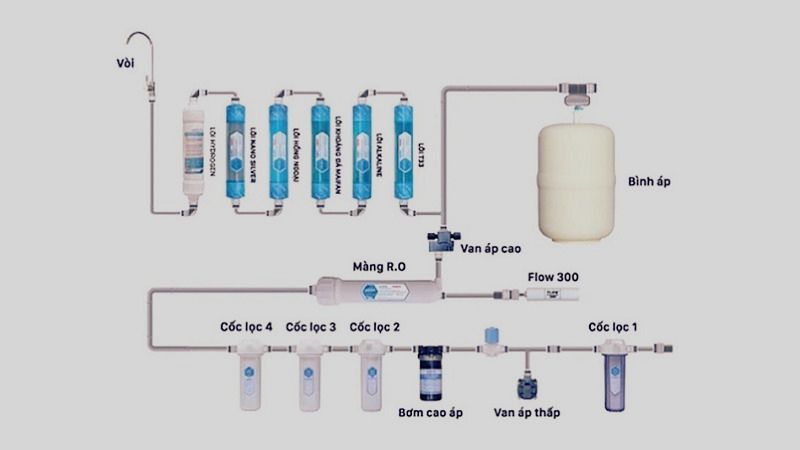

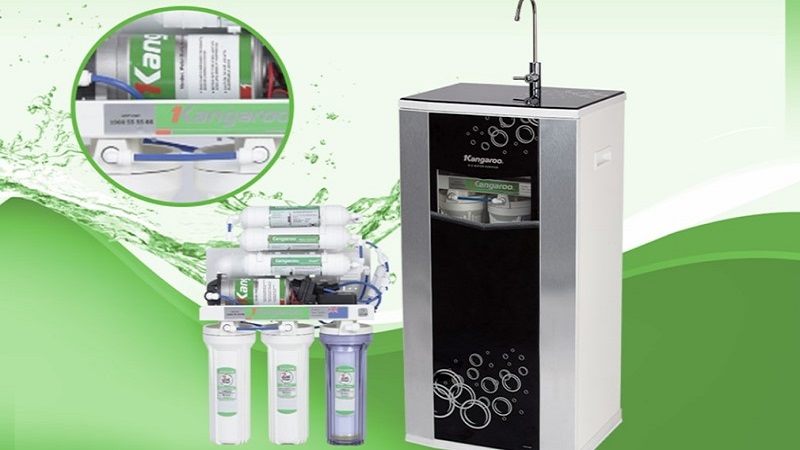

Mỗi thương hiệu phát triển sơ đồ lắp đặt riêng, nhưng nguyên tắc cơ bản vẫn là đảm bảo nước tuần tự qua các lõi lọc, màng RO, các van điện và bình chứa. Dưới đây là tổng hợp sơ đồ lắp máy lọc nước RO của các thương hiệu phổ biến:
| Thương hiệu | Sơ đồ lắp đặt tiêu biểu | Số lõi phổ biến | Lưu ý đặc biệt |
|---|---|---|---|
| Kangaroo | Sơ đồ lắp máy lọc nước Kangaroo 9 lõi
, 10 lõi |
7, 9, 10 lõi | Lõi chức năng bổ sung hydrogen, khoáng chất, lõi T33 tạo vị. |
| Karofi | Sơ đồ lắp máy lọc nước Karofi 8 lõi, 9 lõi | 7, 8, 9, 10, 11 lõi | Hệ lõi Smax Pro, giám sát thông minh qua điện thoại (AioTec). |
| Aqua | Sơ đồ lắp máy lọc nước Aqua 7 lõi | 5, 7, 10 lõi | Model đa dạng, có cả máy 1 vòi và 2 vòi riêng biệt. |
| Sunhouse | Sơ đồ lắp máy lọc nước Sunhouse 10 lõi | 7, 9, 10 lõi | Các lõi chức năng tập trung vào diệt khuẩn, làm mềm và tạo vị nước. |
Bạn nên xem kỹ sơ đồ lắp đặt đi kèm máy hoặc hướng dẫn từ nhà sản xuất để đảm bảo đúng chuẩn, an toàn, tránh lắp nhầm các lõi lọc hoặc nối sai đường nước.

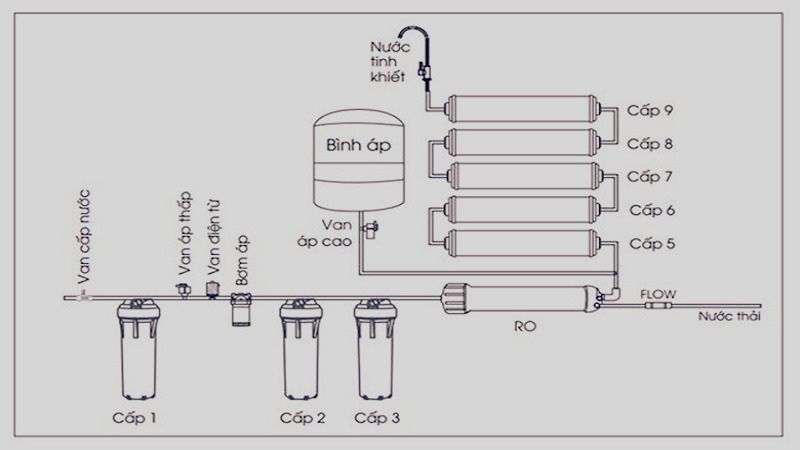

Sơ đồ lắp máy lọc nước RO theo số lõi: 7, 8, 9, 10 lõi
Số lượng lõi lọc quyết định số bước xử lý nước cũng như tính năng bổ sung của máy. Một số sơ đồ phổ biến:
- Sơ đồ lắp máy lọc nước RO 7 lõi: 3 lõi thô, 1 màng RO, 3 lõi chức năng (bổ sung khoáng, tạo vị, diệt khuẩn)
- Sơ đồ lắp máy lọc nước RO 8 lõi: Thường thêm lõi Hydrogen hoặc Nano Silver diệt khuẩn so với bản 7 lõi
- Sơ đồ lắp máy lọc nước RO 9 lõi: Bổ sung các lõi nâng cấp như Ceramic, Far-infrared, Alkaline tăng kiềm
- Sơ đồ lắp máy lọc nước RO 10 lõi: Đầy đủ tính năng: khoáng, tạo vị, diệt khuẩn, kiềm hóa, chống oxy hóa, làm ngọt nước
Sơ đồ máy lọc nước theo thương hiệu và số lõi: Tìm hiểu cụ thể từng model
Ngoài các sơ đồ tổng quát, mỗi thương hiệu và mỗi model máy lọc nước RO lại có sơ đồ cấu tạo, lắp đặt và sơ đồ điện riêng biệt. Việc tìm hiểu sơ đồ cụ thể sẽ giúp bạn dễ dàng bảo trì, xử lý sự cố và thay thế linh kiện đúng chuẩn.
Một số model tiêu biểu:
- Kangaroo: Sơ đồ máy lọc nước Kangaroo 9 lõi, 10 lõi, tích hợp lõi Hydrogen, T33, Nano Silver, Alkaline…
- Karofi: Sơ đồ máy lọc nước Karofi 7, 8, 9, 10 lõi; các dòng nóng lạnh, điện giải, AioTec
- Aqua: Sơ đồ máy lọc nước Aqua 2 vòi, 10 cấp, phù hợp gia đình lớn
- Sunhouse: Sơ đồ máy lọc nước Sunhouse 10 lõi, chú trọng diệt khuẩn, tạo vị, tăng khoáng
Câu hỏi thường gặp về sơ đồ máy lọc nước RO
1. Sơ đồ máy lọc nước RO gồm những bộ phận nào?
Hệ thống máy lọc nước RO bao gồm các lõi lọc thô, màng RO, bơm tăng áp, van điện từ, van áp thấp, van áp cao, bình áp, vòi nước, đường nước thải và hệ thống dây điện.
2. Sơ đồ điện máy lọc nước RO có phức tạp không?
Bản vẽ điện máy lọc nước RO khá đơn giản với các thành phần chủ yếu như nguồn adapter, công tắc áp suất thấp/cao, bơm tăng áp, van điện từ và một số cảm biến phụ (nếu có). Tuy nhiên, cần đấu nối chính xác để đảm bảo an toàn và tránh chập cháy.
3. Có thể tự lắp đặt máy lọc nước RO tại nhà không?
Hoàn toàn có thể nếu bạn tham khảo kỹ sơ đồ lắp đặt và hướng dẫn sử dụng từ nhà sản xuất. Việc tự lắp đặt giúp tiết kiệm chi phí nhưng cần đảm bảo đúng quy trình, kiểm tra kỹ các mối nối nước và dây điện trước khi vận hành.
4. Lắp sai sơ đồ máy lọc nước RO có nguy hiểm không?
Lắp sai sơ đồ có thể gây tắc nghẽn, rò rỉ nước, máy không hoạt động hoặc chập cháy điện. Có thể ảnh hưởng đến chất lượng nước lọc, giảm tuổi thọ máy và mất an toàn cho người sử dụng. Luôn kiểm tra kỹ sơ đồ trước khi lắp!
6. Sơ đồ máy lọc nước RO 7 lõi, 8 lõi, 9 lõi, 10 lõi khác nhau ở điểm gì?
Điểm khác biệt chủ yếu ở số lượng và chức năng các lõi lọc bổ sung. Máy 7 lõi cơ bản hơn, trong khi 10 lõi tích hợp nhiều tính năng như bổ sung khoáng, tạo vị, kiềm hóa, hydrogen, diệt khuẩn…, cho nước uống tốt hơn cho sức khỏe.
