Trong lĩnh vực cơ khí chế tạo, gia công phẳng bằng dao phay là một trong những kỹ thuật cắt gọt kim loại phổ biến và quan trọng nhất, giúp tạo ra các chi tiết có độ chính xác cao và bề mặt mịn đẹp. Vậy công nghệ gia công kim loại bằng dao quay và dụng cụ cắt đa lưỡi là gì? Hãy cùng Hoàng Hà Mobile tìm hiểu chi tiết về nguyên lý hoạt động cũng như các kỹ thuật gia công kim loại thông dụng hiện nay.
Phay là gì?
Gia công phẳng bằng dao quay là một trong những phương pháp gia công cơ khí phổ biến và quan trọng nhất trong ngành chế tạo máy. Đây là quá trình cắt gọt kim loại bằng cách sử dụng một dụng cụ có chuyển động quay tròn gọi là dao cắt đa lưỡi, nhằm loại bỏ lớp vật liệu thừa trên bề mặt phôi để đạt được hình dạng, kích thước và độ bóng mong muốn.
Đặc trưng của kỹ thuật này là dao cắt có nhiều lưỡi làm việc đồng thời, mỗi lưỡi lần lượt tiếp xúc với vật liệu, giúp phân tán lực cắt, giảm nhiệt độ sinh ra và tăng năng suất. Nhờ đặc điểm đó, gia công bằng dao quay được ứng dụng rộng rãi trong sản xuất chi tiết máy, có thể thực hiện nhiều dạng bề mặt như phẳng, cong, bậc, rãnh hoặc định hình. Khi kết hợp với máy CNC hiện đại, phương pháp này cho phép đạt độ chính xác cao, tự động hóa quy trình và giảm thiểu sai số do thao tác thủ công.
Một điểm đáng chú ý là phoi kim loại tạo ra trong quá trình gia công có tiết diện thay đổi, dẫn đến lực cắt không ổn định và dao quay phải chịu tải trọng va đập lớn. Vì vậy, cả máy và dụng cụ cắt cần có độ cứng vững cao, giúp hạn chế rung động, đảm bảo bề mặt sản phẩm nhẵn mịn và duy trì tuổi thọ của dao cắt trong điều kiện làm việc khắt khe.
Dao phay là gì?

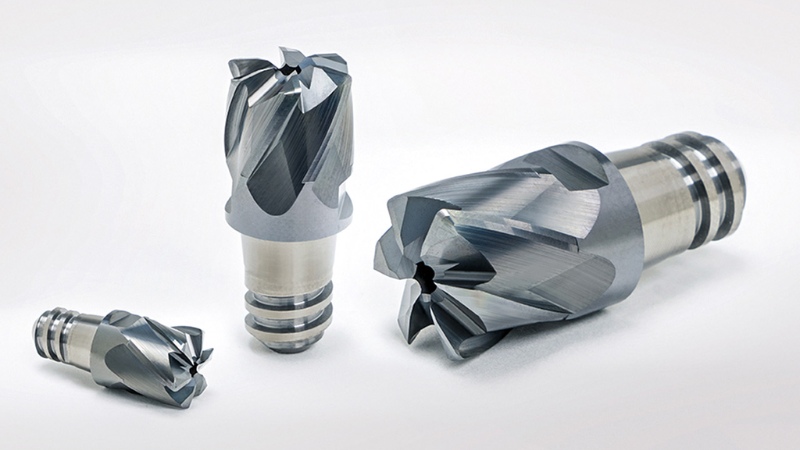

Dao cắt quay đa lưỡi là dụng cụ chuyên dụng được sử dụng trong quá trình gia công bề mặt bằng chuyển động quay. Điểm nổi bật của loại dao này là có nhiều lưỡi cắt bố trí đều quanh thân, cho phép thực hiện quá trình cắt liên tục và ổn định trong suốt vòng quay. Khi làm việc, từng lưỡi cắt lần lượt tiếp xúc với bề mặt phôi, giúp loại bỏ vật liệu thừa nhanh chóng, đảm bảo bề mặt gia công nhẵn mịn, đồng thời giảm hiện tượng quá nhiệt và mài mòn không đều.
Về vật liệu chế tạo, dao cắt đa lưỡi thường được làm từ thép gió (HSS) hoặc hợp kim cứng (Carbide). Trong đó, loại dao hợp kim có khả năng chịu nhiệt và chịu mài mòn vượt trội, thích hợp để gia công thép không gỉ, hợp kim titan hoặc vật liệu sau nhiệt luyện. Ngoài ra, nhiều dòng dao hiện nay còn được phủ lớp chống mài mòn như TiN, TiAlN hoặc DLC, giúp tăng tuổi thọ dụng cụ, giảm ma sát và nâng cao hiệu suất cắt gọt trong môi trường gia công tốc độ cao.
Về cấu tạo, dao có thể được thiết kế nguyên khối hoặc dạng gắn mảnh dao (insert). Loại dao gắn mảnh cho phép thay thế riêng phần lưỡi cắt khi bị mòn mà không cần thay toàn bộ thân dao, giúp tiết kiệm chi phí và thời gian bảo trì.
Công dụng của dao phay
Công cụ cắt gọt đa lưỡi giữ vai trò vô cùng quan trọng trong ngành gia công cơ khí hiện đại, với công dụng chính là loại bỏ phần vật liệu thừa để tạo hình sản phẩm theo đúng yêu cầu về kích thước, hình dáng và độ bóng bề mặt. Nhờ cấu tạo gồm nhiều lưỡi cắt được bố trí đều quanh thân, dụng cụ này có khả năng cắt liên tục và ổn định, giúp quá trình gia công diễn ra nhanh hơn, hiệu quả hơn và đạt năng suất vượt trội.
Tùy vào hình dạng, kết cấu và số lượng me cắt, dao cắt quay có thể gia công nhiều dạng bề mặt khác nhau như: mặt phẳng, rãnh, bậc, ren, then, mặt nghiêng hoặc các biên dạng định hình phức tạp. Trong lĩnh vực chế tạo khuôn mẫu, các loại dao ngón và dao cầu đặc biệt được ưa chuộng vì khả năng tạo hình chi tiết cong, lượn với độ chính xác cực cao và độ mịn hoàn hảo.
Không chỉ dừng lại ở gia công thô, công cụ này còn được ứng dụng rộng rãi trong gia công tinh, giúp hoàn thiện bề mặt sản phẩm đạt độ nhẵn bóng cao và độ chính xác kích thước tối ưu. Ngoài ra, dao cắt hiện đại có thể xử lý đa dạng vật liệu từ thép, nhôm, đồng, Inox, titan, niken cho đến composite và nhựa kỹ thuật.

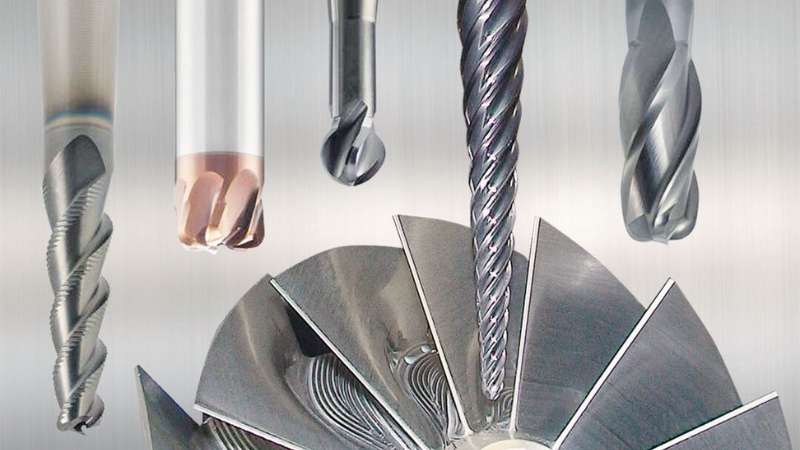

Các loại dao phay hiện nay
Hiện nay, dụng cụ cắt gọt đa lưỡi được phân loại theo nhiều tiêu chí khác nhau để đáp ứng đa dạng nhu cầu gia công trong cơ khí chính xác.
Phân loại theo vật liệu chế tạo:
- Dao thép gió (HSS): Loại dao này có ưu điểm là dễ mài sắc, chi phí thấp, phù hợp cho gia công ở tốc độ trung bình và vật liệu mềm như nhôm, đồng hoặc đồng thau.
- Dao hợp kim cứng (Carbide): Có độ cứng và khả năng chịu nhiệt vượt trội, cho phép gia công ở tốc độ cao mà không làm giảm tuổi thọ dao.
Phân loại theo hình dạng và công dụng:
- Dao ngón: Có dạng trụ, thường dùng trong máy CNC để cắt rãnh, hốc hoặc mặt phẳng.
- Dao cầu: Phần đầu dạng bán cầu, chuyên dùng trong gia công khuôn mẫu 3D hoặc bề mặt cong lượn phức tạp.
- Dao đĩa: Có dạng tròn mỏng, được dùng để cắt rãnh sâu hoặc cắt chia chi tiết.
- Dao trụ: Dạng dài, phù hợp để gia công mặt phẳng song song với trục dao, thường dùng trong các máy cắt đứng.
- Dao gắn mảnh: Cho phép thay thế lưỡi cắt riêng biệt, tiết kiệm chi phí và rất hiệu quả trong cắt thô tốc độ cao.
Phân loại theo công đoạn gia công:
- Dao phá thô: Dùng để bóc lớp vật liệu lớn nhanh chóng, ưu tiên năng suất hơn độ mịn bề mặt.
- Dao tinh: Sử dụng ở giai đoạn hoàn thiện, yêu cầu độ chính xác kích thước cao và bề mặt mịn bóng đạt chuẩn kỹ thuật.
Phân loại phương pháp phay

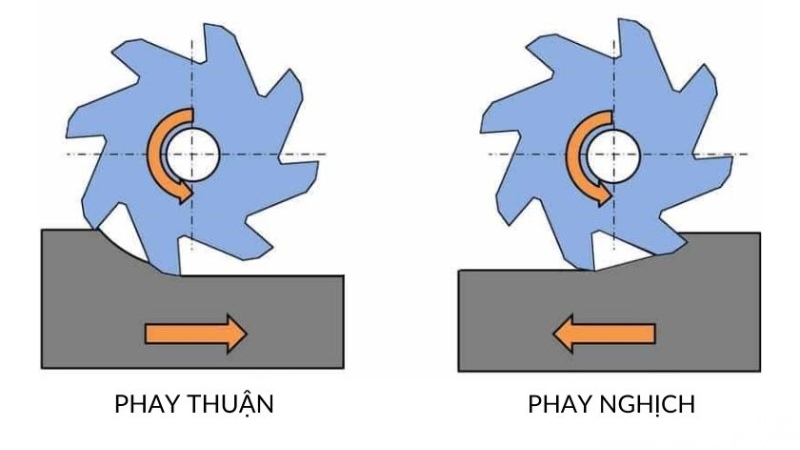

Kỹ thuật gia công bằng dao quay được chia thành hai nhóm cơ bản là cắt thuận và cắt nghịch, dựa trên mối tương quan giữa chiều quay của dụng cụ cắt và hướng di chuyển của bàn máy hoặc phôi gia công.
Phương pháp phay thuận
Gia công thuận là phương pháp trong đó chiều quay của dụng cụ cắt trùng với hướng tịnh tiến của phôi. Nói cách khác, khi dao quay theo một chiều nhất định, bề mặt tiếp xúc giữa dao và vật liệu cũng di chuyển cùng hướng đó. Trong quá trình này, độ dày phoi ban đầu bằng 0 và tăng dần lên khi lưỡi cắt rời khỏi vật liệu, giúp tạo ra vết cắt mịn và giảm lực va đập đột ngột.
Ưu điểm nổi bật của cắt thuận là cho chất lượng bề mặt gia công cao, bởi lưỡi dao tiếp xúc với phôi một cách êm dịu, giảm ma sát và hạn chế mài mòn dụng cụ. Hơn nữa, lực cắt được hướng xuống bàn máy, giúp phôi ổn định và giảm rung động, nhờ đó đảm bảo độ chính xác kích thước tốt hơn.
Tuy nhiên, gia công thuận cũng đòi hỏi máy móc có độ cứng vững và truyền động ổn định, khe hở cơ khí nhỏ để tránh dao bị kéo hút vào phôi, gây sai lệch vị trí. Bên cạnh đó, với những vật liệu có lớp bề mặt cứng như thép cán nóng, phương pháp này có thể khiến lưỡi dao mòn nhanh hơn, do tiếp xúc ban đầu diễn ra trực tiếp với lớp ngoài cứng của vật liệu.
Phương pháp phay nghịch
Trái ngược với gia công thuận, gia công nghịch là phương pháp trong đó chiều quay của dao cắt ngược hướng với chuyển động tịnh tiến của phôi hoặc bàn máy. Khi dao bắt đầu tiếp xúc với vật liệu, độ dày phoi đạt giá trị lớn nhất ngay tại điểm đầu vào và giảm dần về 0 khi lưỡi cắt rời khỏi phôi.
Ưu điểm nổi bật của cắt nghịch là khả năng bóc vật liệu nhanh, phù hợp với công đoạn gia công thô, nơi mục tiêu là loại bỏ lượng lớn vật liệu trong thời gian ngắn. Do lưỡi cắt tiếp xúc trực tiếp và mạnh với bề mặt phôi, phương pháp này đặc biệt hiệu quả khi xử lý các vật liệu cứng, có lớp oxy hóa hoặc lớp vỏ bề mặt. Nhờ đó, dao dễ dàng xuyên phá lớp ngoài cứng, giúp chuẩn bị bề mặt cho các công đoạn gia công tinh tiếp theo.
Tuy nhiên, gia công nghịch cũng tồn tại những hạn chế nhất định. Lực cắt thay đổi lớn và hướng lực tác dụng ngược chiều chuyển động phôi khiến máy và dao dễ rung động, đặc biệt khi hệ thống thiếu độ cứng vững. Ngoài ra, bề mặt sau khi gia công thường kém mịn hơn, do ma sát lớn và phoi mỏng dần ở cuối hành trình cắt.
Ứng dụng của phương pháp phay trong thực tế
Trong ngành cơ khí chế tạo máy, kỹ thuật này được dùng để gia công đa dạng chi tiết, từ các linh kiện nhỏ, trục, bánh răng cho đến các bộ phận lớn trong máy công nghiệp. Nhờ tính linh hoạt, công nghệ cắt gọt bằng dao quay có thể tạo ra nhiều dạng bề mặt khác nhau như phẳng, trụ, bậc, rãnh, ren hoặc biên dạng cong 3D phức tạp, đáp ứng mọi yêu cầu kỹ thuật trong sản xuất hiện đại.
Trong ngành khuôn mẫu và ô tô, các kỹ thuật cắt tinh và gia công định hình giúp tạo nên bề mặt mịn, bóng và chính xác tuyệt đối, đảm bảo chất lượng thẩm mỹ và độ bền cơ học cho sản phẩm.
Trong khi đó, ngành hàng không sử dụng công nghệ dao cắt quay CNC để gia công các hợp kim nhẹ như nhôm, titan hoặc composite, giúp đảm bảo độ cứng vững cao nhưng vẫn duy trì trọng lượng tối ưu trong thiết kế máy bay.
Ngành sản xuất điện tử cũng ứng dụng gia công CNC chính xác cao để tạo khung nhôm, nắp máy, bảng mạch hoặc chi tiết siêu nhỏ, đòi hỏi độ tinh xảo tuyệt đối.
Không chỉ dừng lại ở cơ khí truyền thống, công nghệ dao quay ngày nay còn được tích hợp vào hệ thống robot và dây chuyền tự động hóa. Đây là nơi toàn bộ quá trình cắt gọt, điều khiển và kiểm tra được vận hành bằng phần mềm số hóa, đảm bảo độ chính xác lặp lại cao, tiết kiệm thời gian và nhân công.
Lời kết
Có thể thấy, công nghệ phay và dao gia công giữ vai trò vô cùng quan trọng trong lĩnh vực chế tạo cơ khí hiện đại. Việc nắm vững đặc điểm, ứng dụng và chọn đúng phương pháp gia công giúp tối ưu hóa hiệu suất sản xuất, kéo dài tuổi thọ dụng cụ cũng như nâng cao chất lượng bề mặt sản phẩm. Từ gia công thuận, gia công nghịch đến kỹ thuật CNC tiên tiến, tất cả đều hướng tới mục tiêu tạo ra các chi tiết chính xác, tinh xảo và tiết kiệm chi phí.
