Thiết kế Huawei Mate 20 Pro có phần “kết hợp” giữa iPhone Xs và Galaxy Note 9 cùng cụm 3 camera vuông tuyệt đẹp ở mặt lưng. Vậy bên trong thì sao, hãy cùng Hoàng Hà Mobile mổ bụng Huawei Mate 20 Pro khám phá nhé.
Mổ bụng Huawei Mate 20 Pro soi cảm biến vân tay

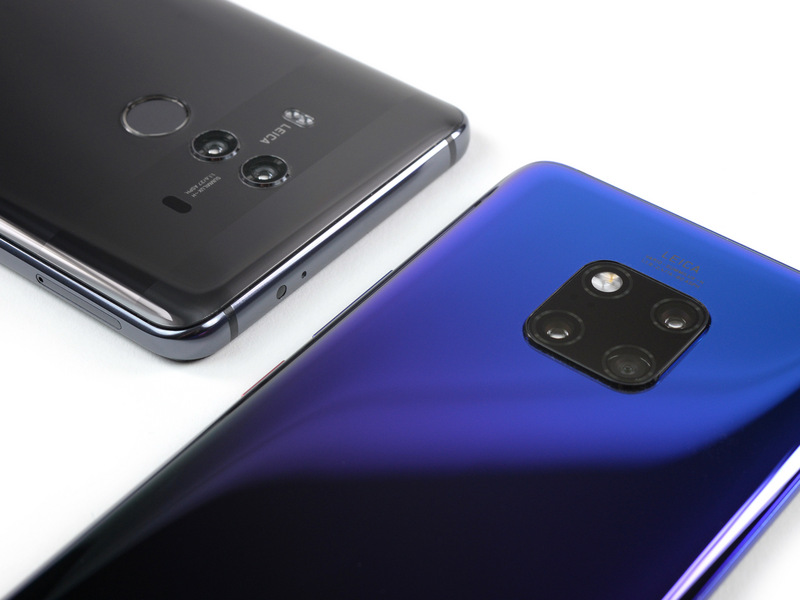

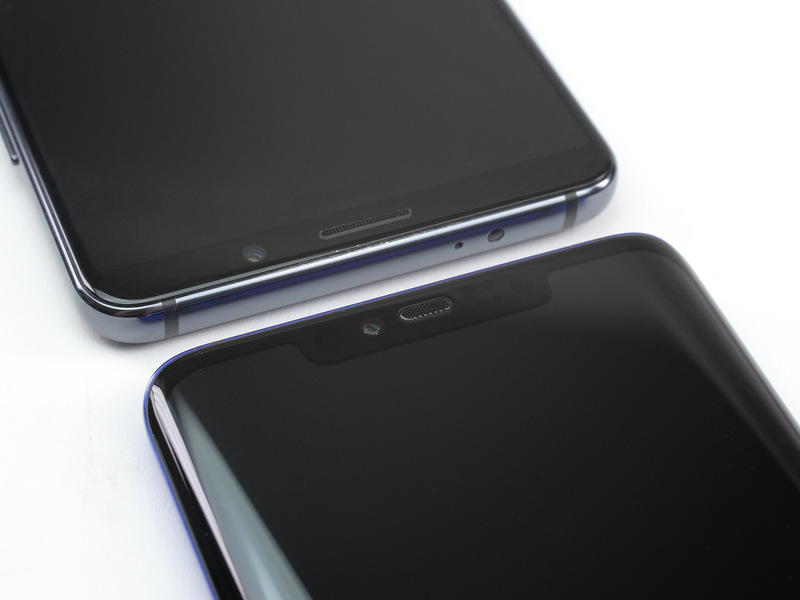

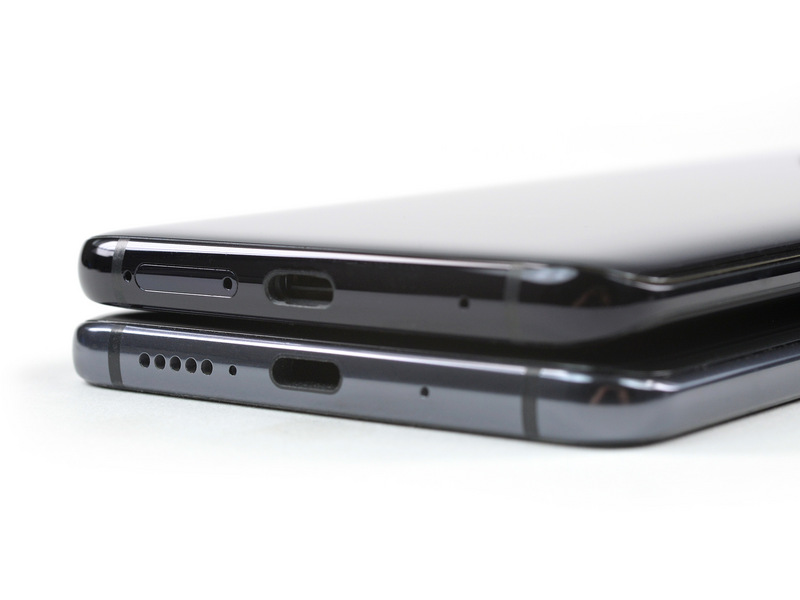

Bước 1: Cùng ngắm lại siêu phẩm Huawei Mate 20 Pro trước khi lên bàn mổ nào

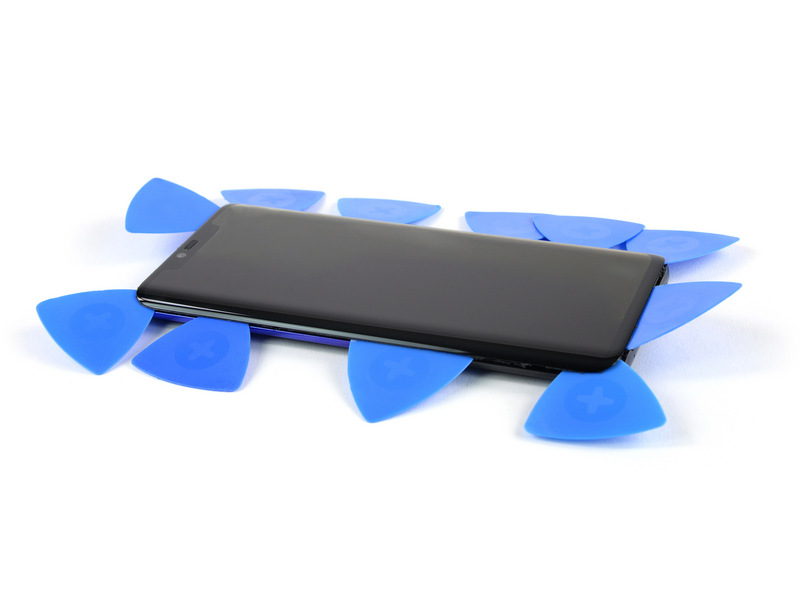

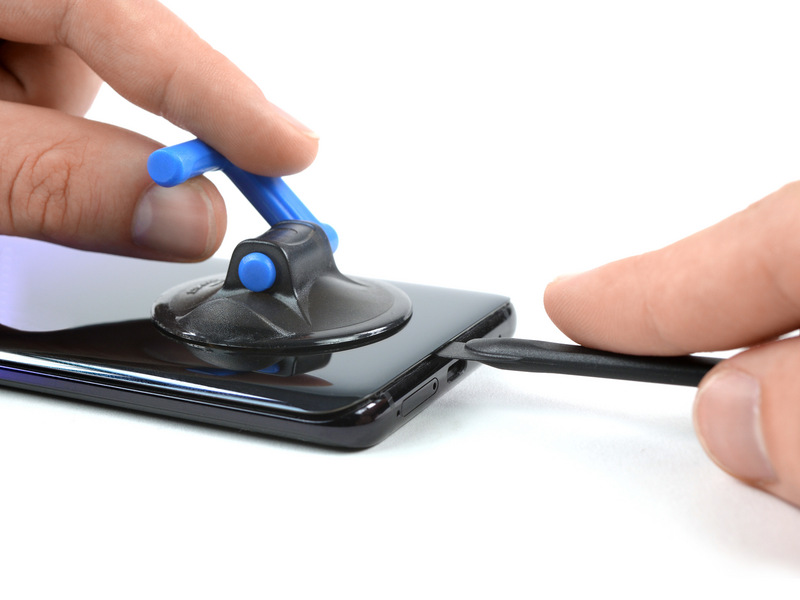

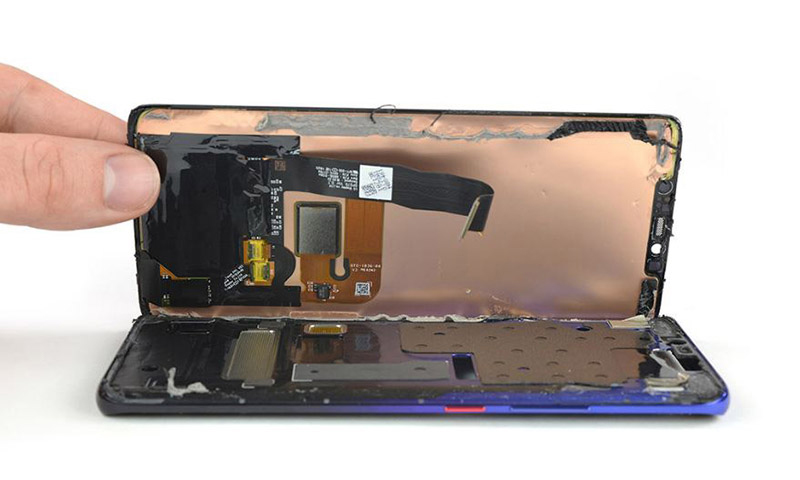

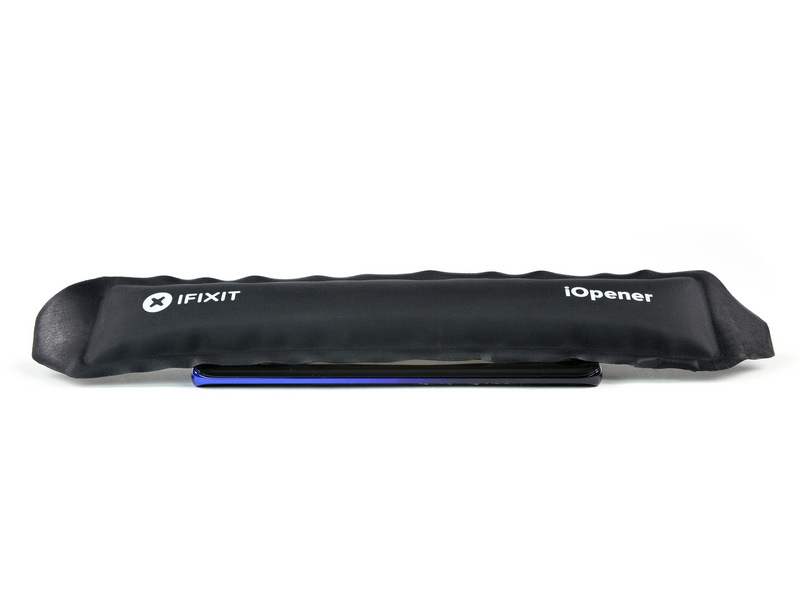

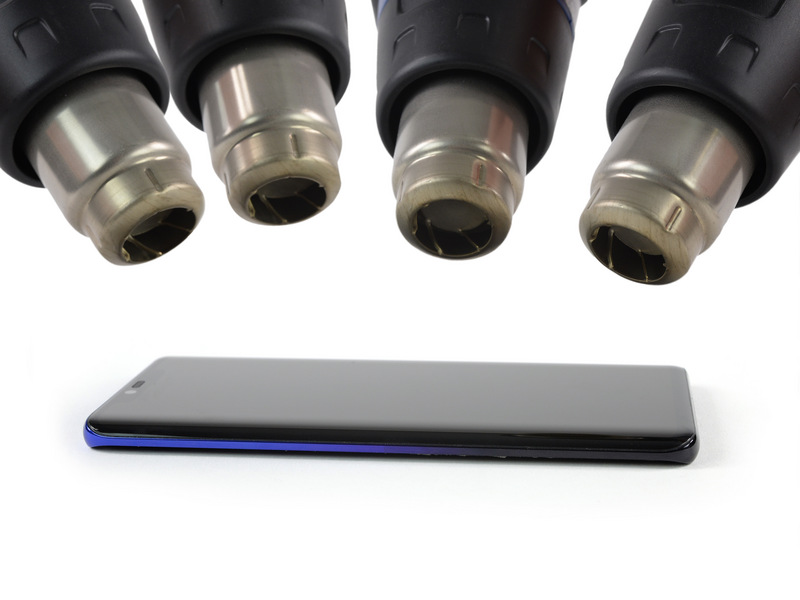

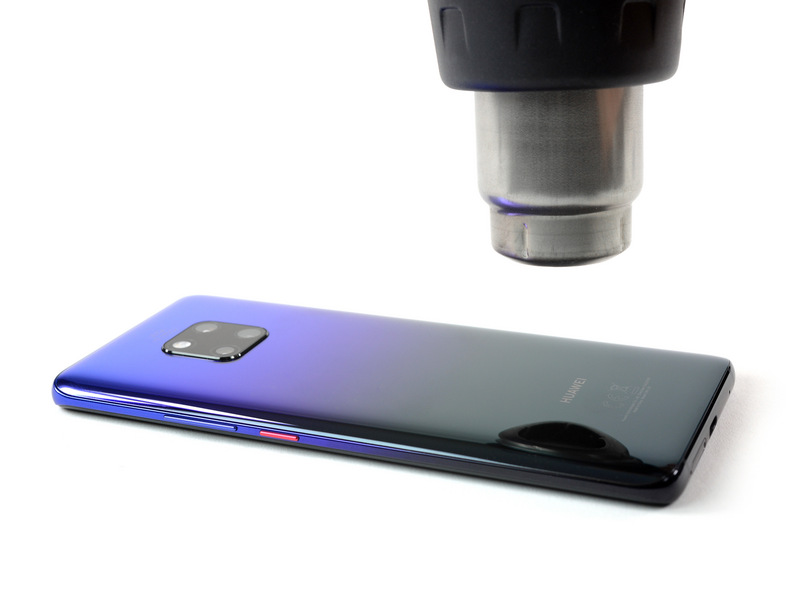

Bước 2: Sử dụng các công cụ chuyên dụng thì chúng ta có thể mở bung máy theo chiều ngang như này.
Bước 3: Đội kĩ sư đã phải đối mặt với một trong những tính năng mới của Mate 20 Pro — cuộn dây sạc không dây hai hướng (cuộn dây sạc của Mate 20 Pro là cả bộ phát và bộ thu). Huawei muốn bạn sử dụng nó để sạc cho AirPod – đối thủ cạnh tranh Freepods của hãng.

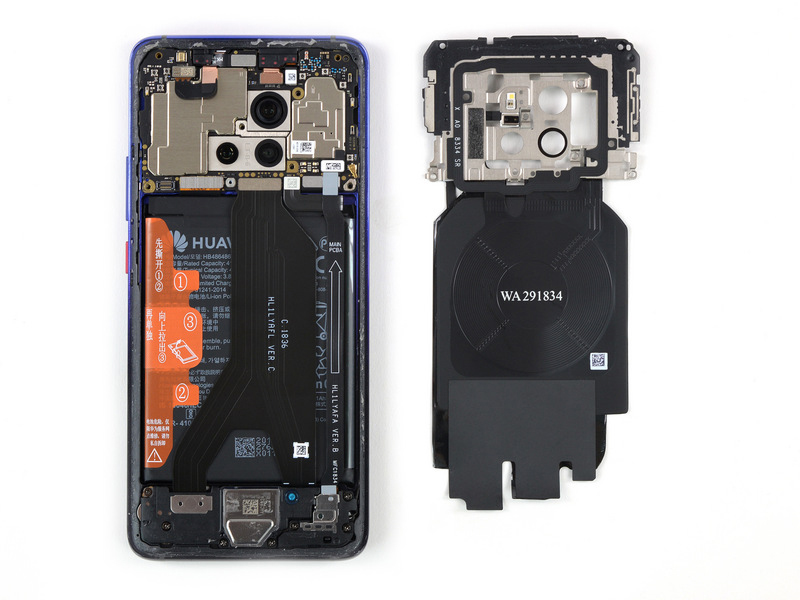

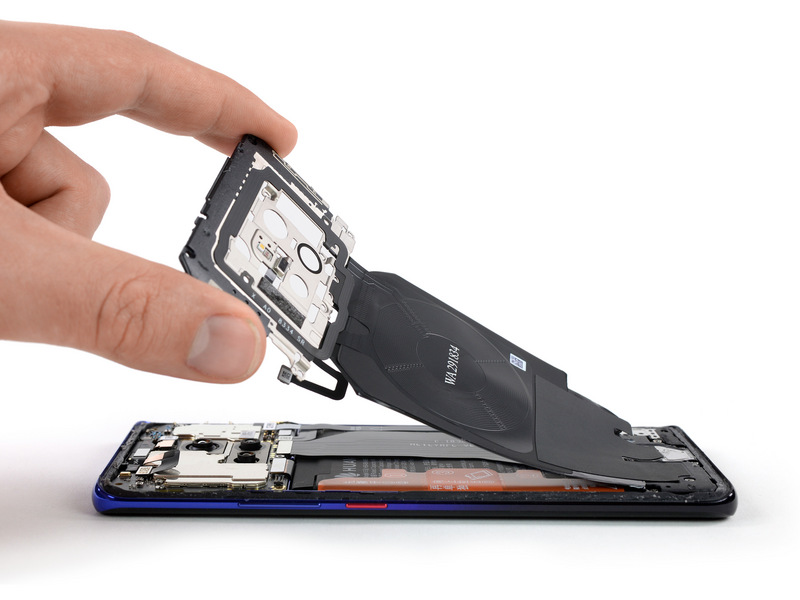

Tháo tám con ốc sau, cụm lắp giữa, đây là nơi có cuộn dây sạc không dây, ăng-ten NFC và đèn flash hai tông kép LED.

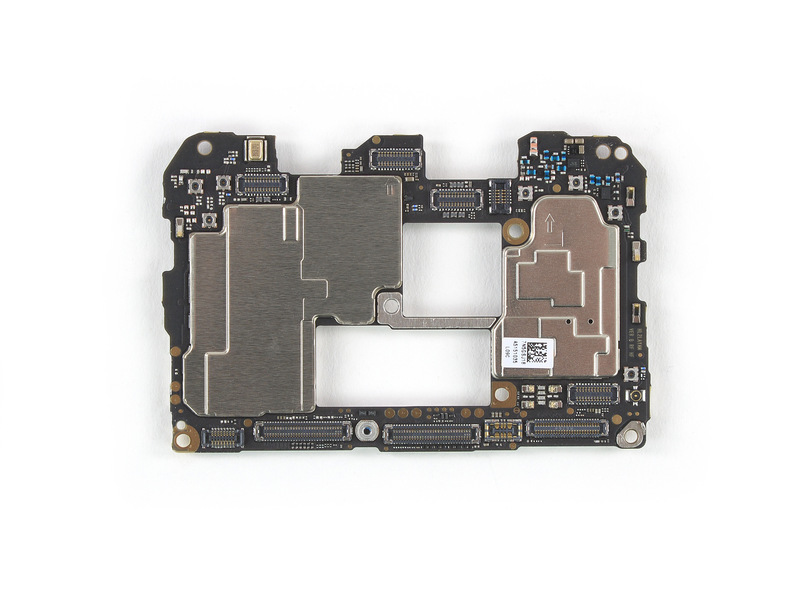

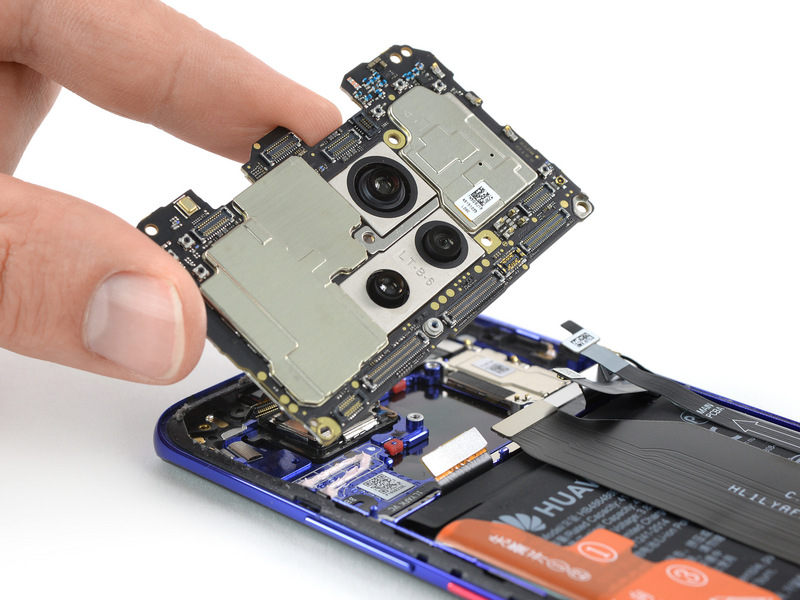

Bước 4: Thoạt nhìn, bo mạch chủ có vẻ dễ tháo, nhưng thực chất nó có tới 9 cáp flex giữ tại chỗ, cộng với một cáp ăng-ten.
Giống như P20 Pro, Mate 20 Pro gắn vào một bo mạch chủ tương đối nhỏ, để lại chỗ cho một viên pin lớn hơn.
Với máy quét 3D và 3 camera phía sau chiếm nhiều không gian bo mạch chủ hơn bình thường, Huawei phải cắt một số lỗ camera và thay đổi bố cục một chút.

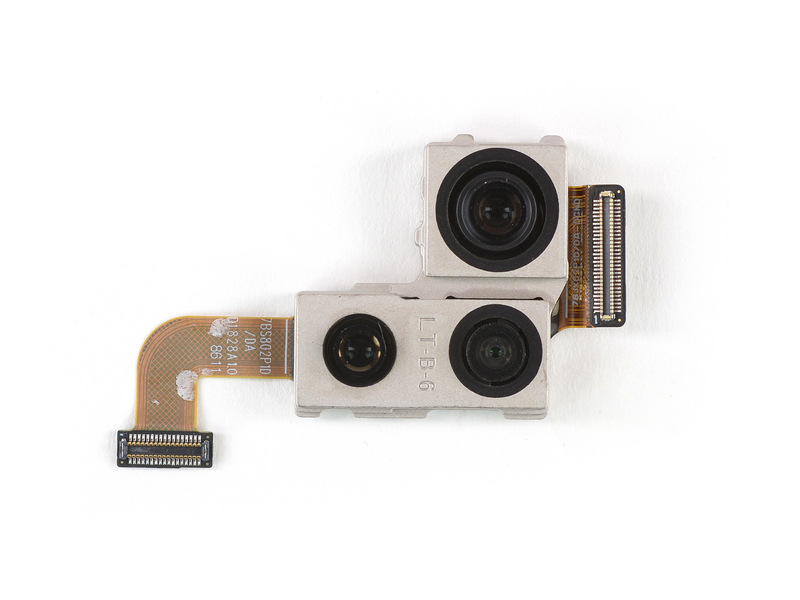

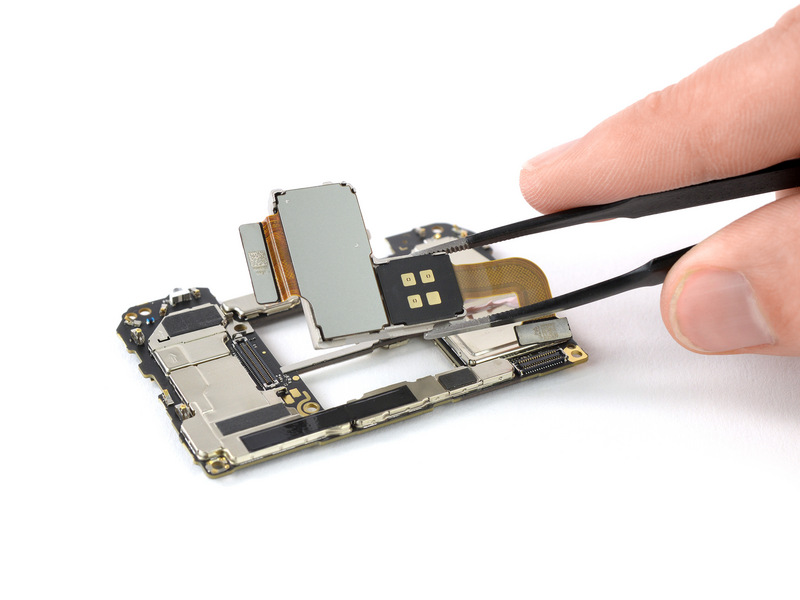

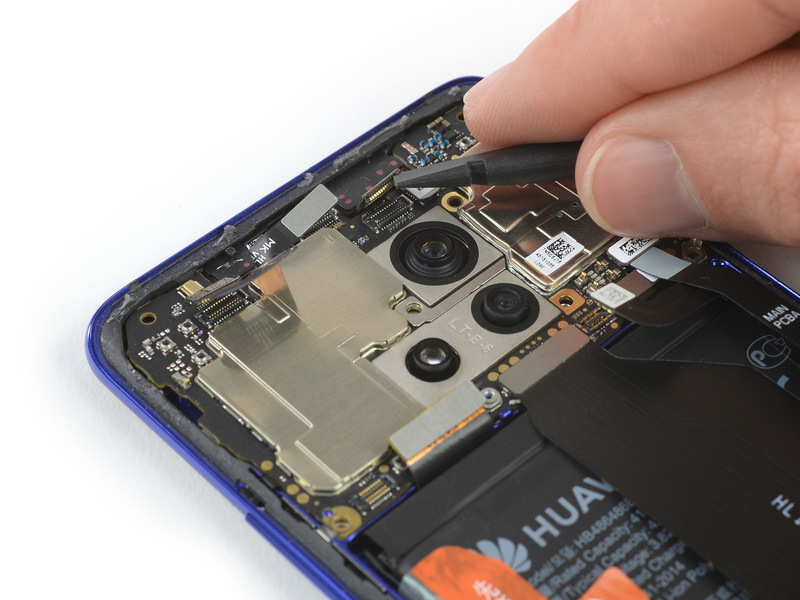

Bước 5: Cụm 3 camera khá dễ dàng tháo ra sau khi ngắt hai cáp flex.

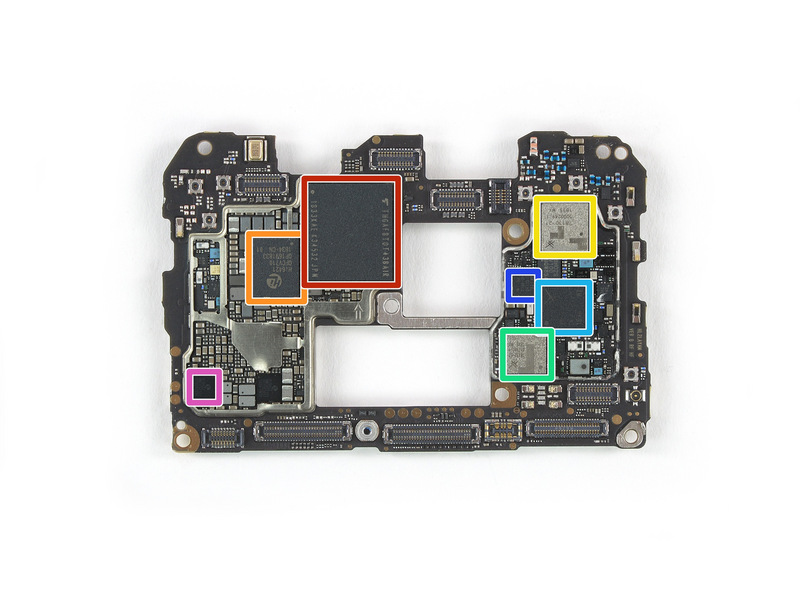

Bước 6: Sau khi tháo camera, bo mạch chủ sẽ gồm có những linh kiện sau đây:
- Toshiba THGAF8T0T43BAIR 128 GB Universal Flash Storage
- HiSilicon Hi6421 power management IC
- Skyworks 78130-21 front-end module for WCDMA/LTE bands 8/12/13/20/26/27
- Skyworks 78132-52 front-end module for WCDMA/LTE bands 7/30/40/41
- Skyworks 78131-21 front-end module for WCDMA/LTE bands 1/2/3/4/25/34/39
- Skyworks 7360-2A 04115.1 1821 MX RF module
- HiSilicon Hi6422 envelope tracker

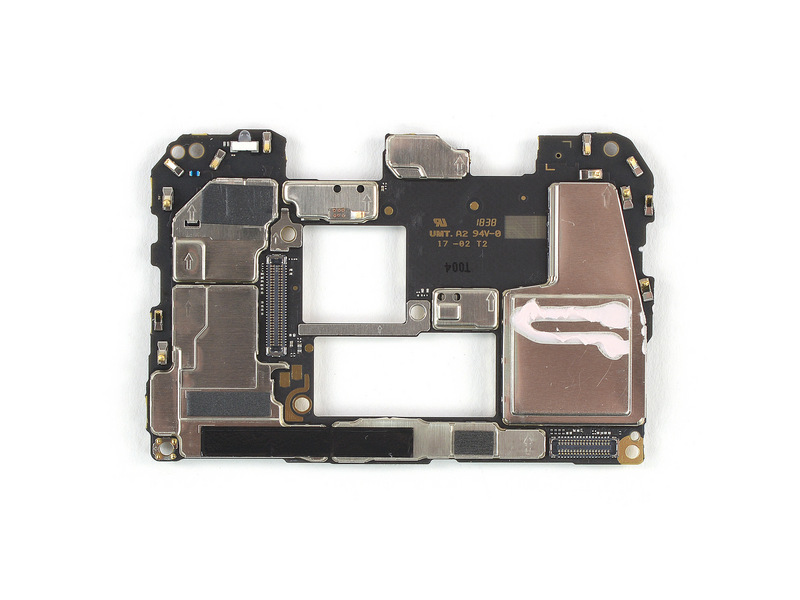

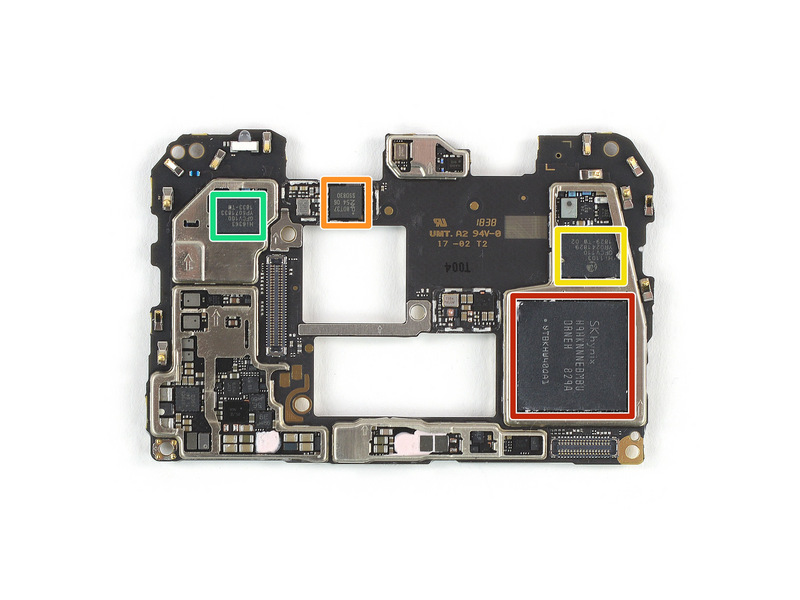

Bước 7: Ở mặt sau, gồm có:
- SKhynix H9HKNNNEBMBUDR-NEH LPDDR4
- NXP 80T37 (có thể là bộ điều khiển NFC)
- Chip HiSilicon Hi1103 Wi-Fi
- Bộ thu phát HiSilicon Hi6363 RF

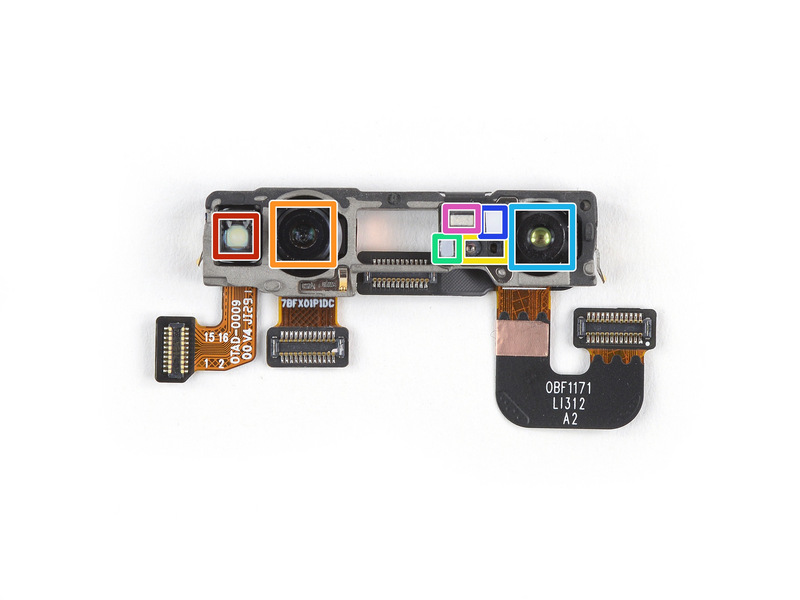

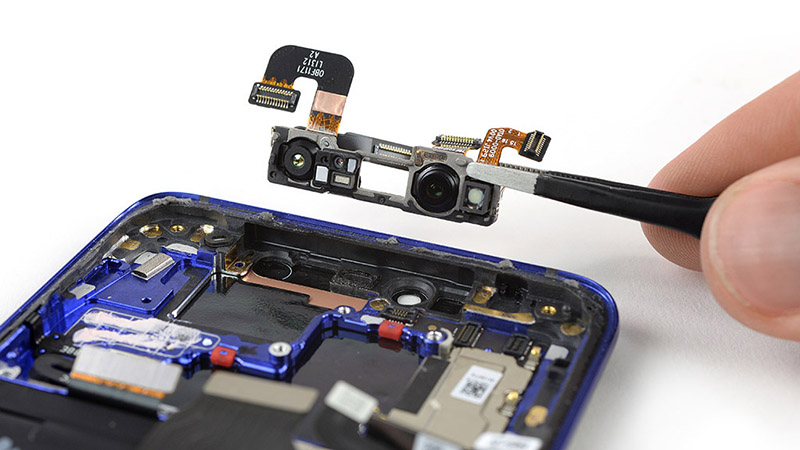

Bước 8: Quanh khu vực Notch camera mặt trước/máy quét 3D quen thuộc gồm có:
- Dot Project (chiếu các tia sáng để quét khuôn mặt)
- Ống kính 24MP
- Bộ cảm biến khoảng cách / gần
- Đèn chiếu Flood Illuminator
- Cảm biến ánh sáng
- Camera hồng ngoại
- Hình chữ nhật bí ẩn (một thứ gì đó mà đội kĩ sư chưa khám phá được)

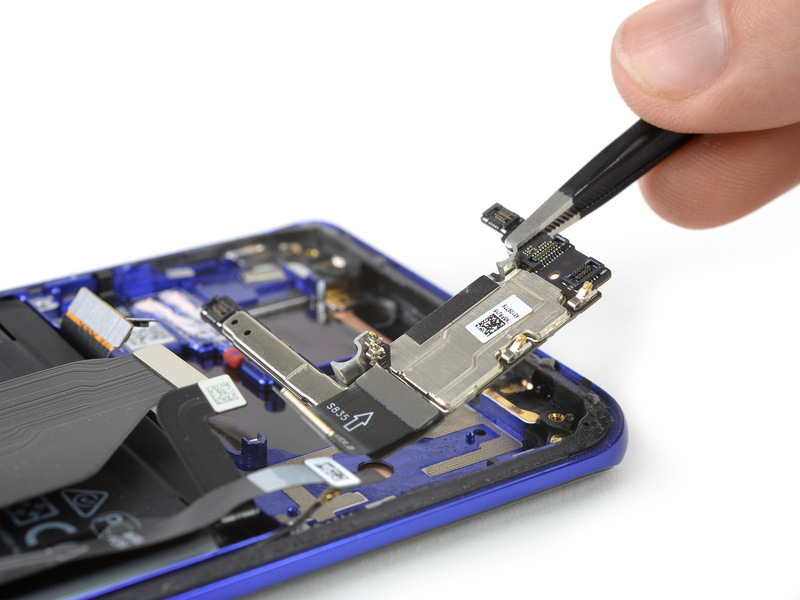

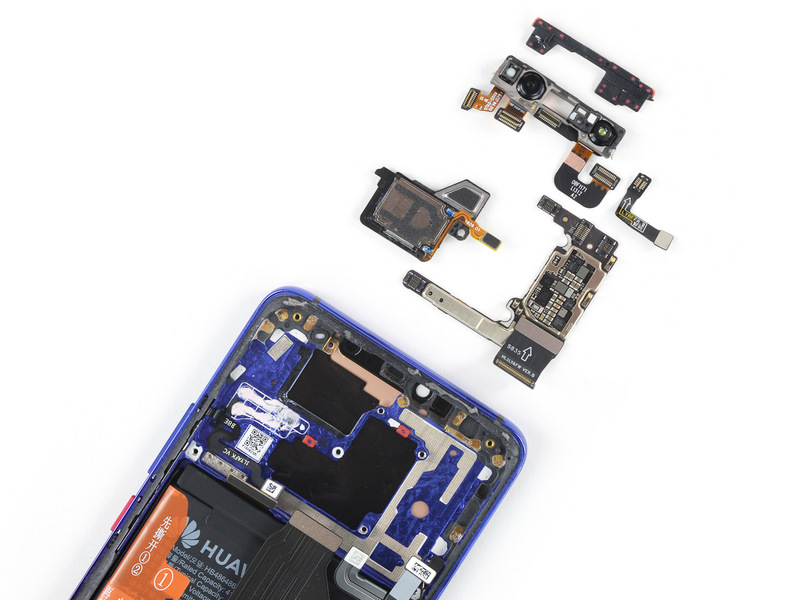

Bước 9: Đội kĩ sư sử dụng một cặp nhíp để khám phá những linh kiện cuối cùng phía sau bo mạch chủ.

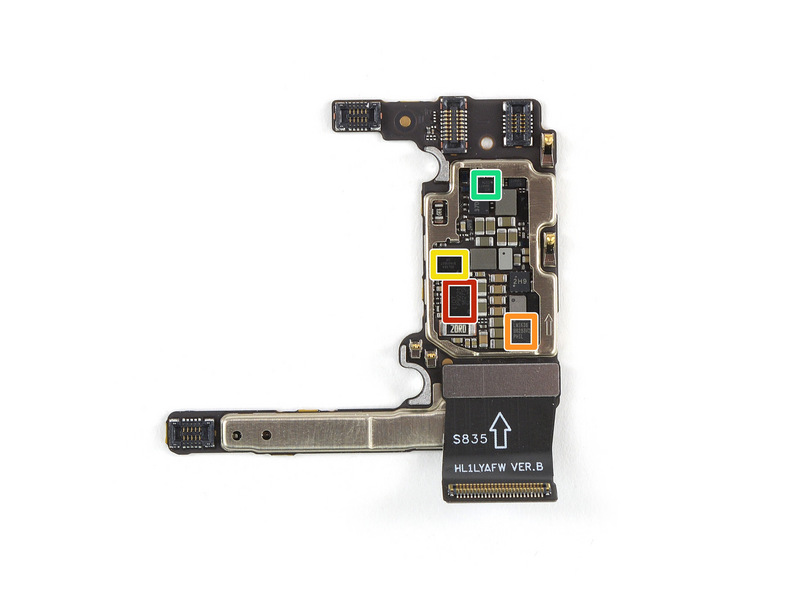

Phần bị thiếu: một bảng kết nối nhỏ cho các nút nguồn và âm lượng, họ tìm thấy những con chip sau:
- IDT P9221 1827SC SL-15 Máy thu công suất không dây IDT
- LMIK36 B8283V26 PHIL
- 35L35A B1AG1527 SG
- 871 3644TI C37H

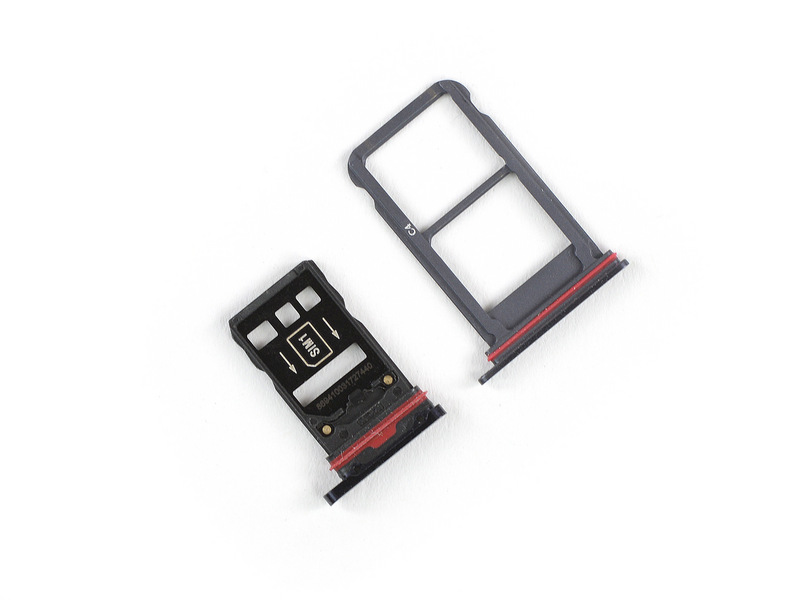

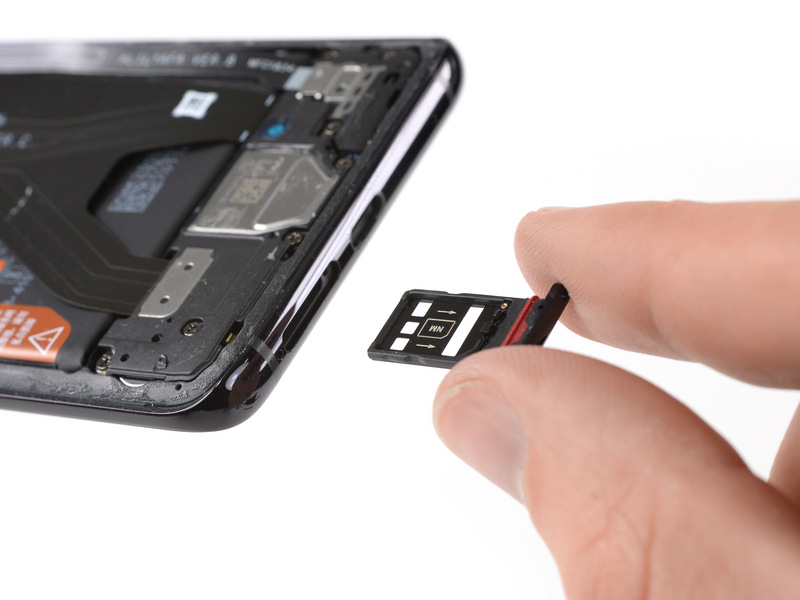

Bước 10: Khay SIM của Mate 20 Pro khá thú vị khi nó hỗ trợ định dạng thẻ nhớ mới gọi là Nano Memory.
Thẻ Nano Memory mới có kích thước nano-SIM (nhỏ hơn 45% so với thẻ SD thông thường). Nhờ đó cho phép khay SIM/NM này nhỏ hơn khay thẻ kép truyền thống và có thể cung cấp tốc độ đọc tối đa 95MB/s.
Huawei phát triển thẻ Nano Memory nhằm loại bỏ những tiềm ẩn do thẻ SD chất lượng thấp gây ra cho điện thoại. Định dạng nhỏ hơn cũng

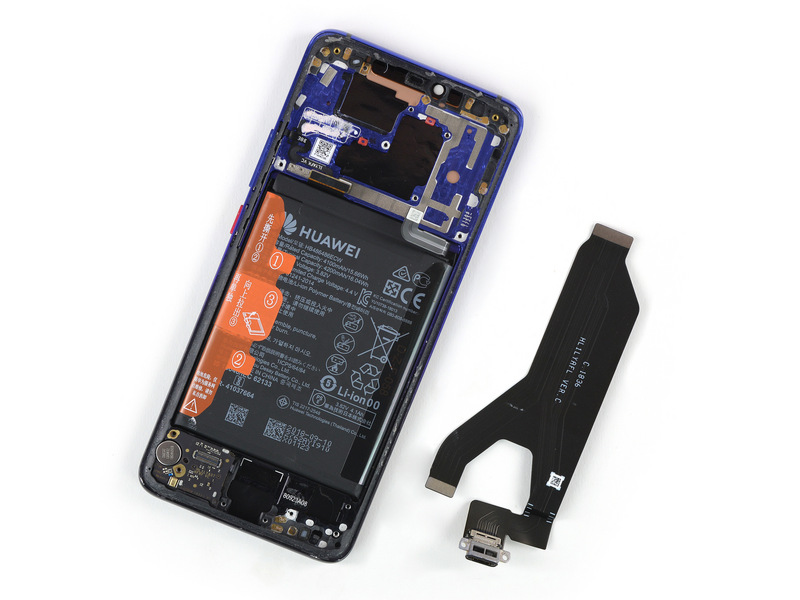

Bước 11: Cũng giống như trong P20 Pro, cổng sạc USB-C được gắn vào một cáp flex lớn. Điều này có nghĩa là nếu cổng sạc hỏng, bạn sẽ chỉ phải thay thế cáp chính.

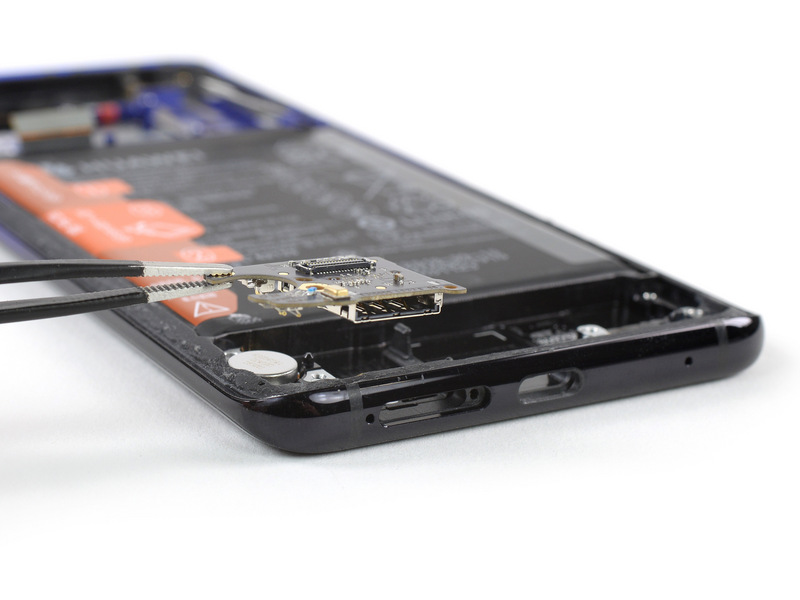

Máy không có giắc cắm tai nghe 3,5 mm. Các cổng khác gồm một đầu đọc SIM được gắn vào một bảng nhỏ gần động cơ rung.

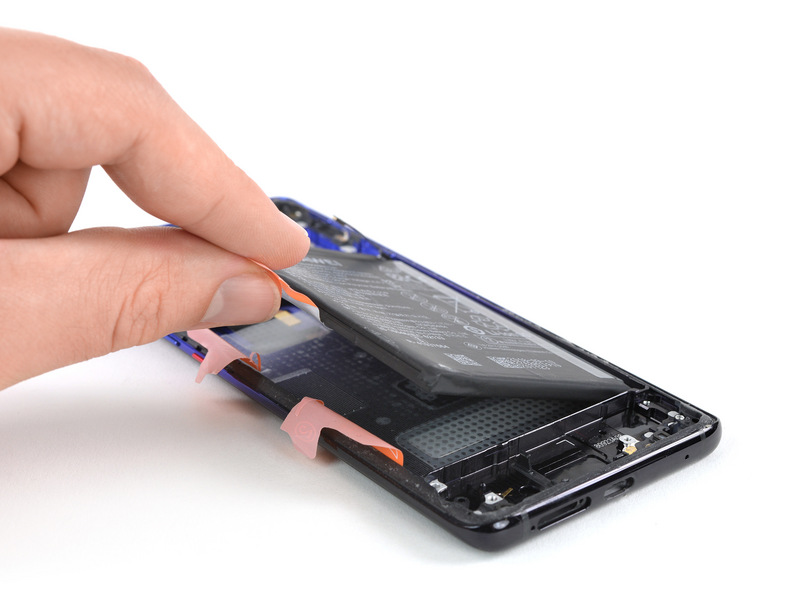

Bước 12: Chúng ta hãy xem qua viên pin của Mate 20 Pro. Pin có mức tiêu thụ chưa từng có là 16.04 Wh (4.200 mAh ở 3.82 V).
Xét về công suất iPhone Xs Max là (12,08 Wh) và Galaxy Note9 nặng (15,4 Wh).

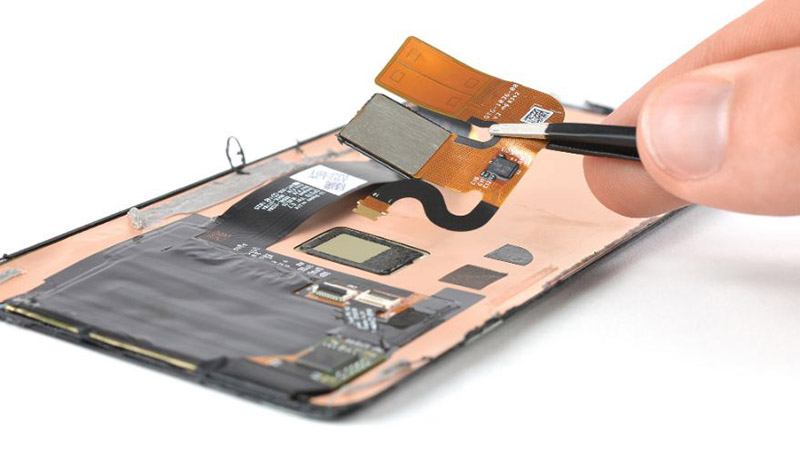

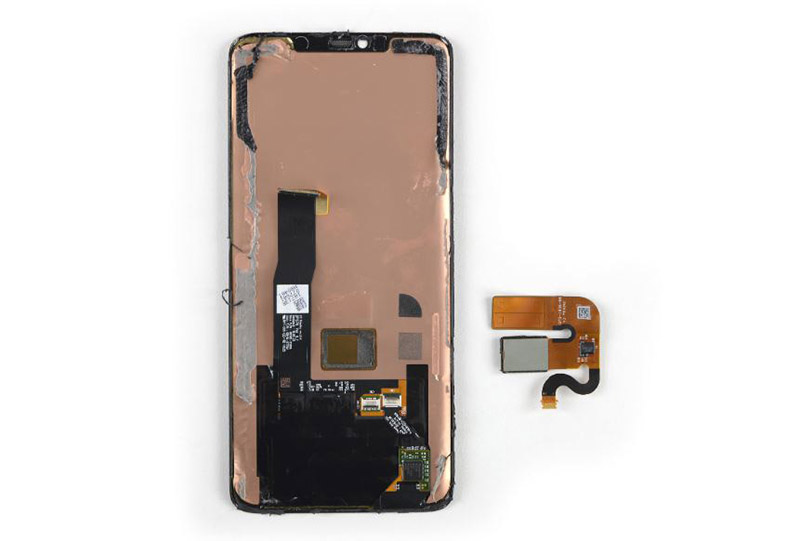

Bước 13: Cuối cùng nhưng không kém quan trọng, chúng ta hãy xem kỹ hơn công nghệ quét ngón tay mới của Huawei.

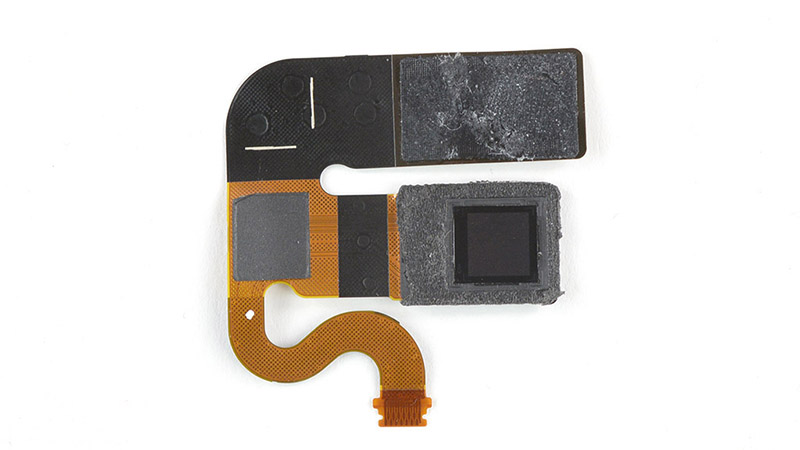

Cảm biến vân tay của Mate 20 Pro được cung cấp bởi nhà sản xuất Goodix. Đây là loại cảm biến vân quang học, không phải loại cảm biến siêu âm hay công nghệ cảm biến của Qualcomm.
Cảm biến này sẽ nhìn vào ngón tay của bạn, được chiếu sáng bằng ánh sáng từ màn hình. Sau đó, cảm biến sử dụng thông tin mà nó chụp để tạo ra một hình ảnh của các đường rãnh và vân tay của bạn.
