Trong lĩnh vực điện học, điện trở là một khái niệm cơ bản nhưng vô cùng quan trọng, xuất hiện trong hầu hết các mạch điện từ đơn giản đến phức tạp. Việc hiểu rõ công thức tính điện trở không chỉ giúp người học nắm vững nguyên lý dòng điện mà còn là nền tảng để thiết kế, sửa chữa và tối ưu hệ thống điện trong thực tế. Bên cạnh đó, định luật Ohm, một trong những định luật vật lý nổi tiếng nhất, cũng đóng vai trò chủ chốt trong việc xác định mối quan hệ giữa hiệu điện thế, cường độ dòng điện và điện trở.
Lý thuyết về điện trở và định luật Ohm
Trước khi đi sâu vào các công thức tính điện trở, bạn cần hiểu rõ bản chất của điện trở và quy luật cơ bản chi phối mối quan hệ giữa các đại lượng điện trong mạch, đó chính là định luật Ohm. Hai khái niệm này là nền tảng để tính toán, thiết kế và chẩn đoán hoạt động của bất kỳ mạch điện nào.
Điện trở là gì?
Điện trở là đại lượng vật lý đặc trưng cho mức độ cản trở dòng điện khi đi qua một vật dẫn. Nói một cách dễ hiểu, khi dòng điện chạy trong dây dẫn, các electron chuyển động sẽ va chạm với nguyên tử trong vật liệu, khiến năng lượng bị tiêu hao dưới dạng nhiệt. Mức độ cản trở này chính là điện trở.
Ký hiệu của điện trở là R, đơn vị đo là Ôm (Ω). Vật liệu có điện trở càng lớn thì dòng điện đi qua càng yếu, ngược lại, nếu điện trở nhỏ, dòng điện chạy mạnh hơn. Ví dụ, dây đồng có điện trở thấp nên dẫn điện tốt, còn cao su hay nhựa có điện trở rất cao nên gần như không dẫn điện.
Trong thực tế, điện trở được ứng dụng để giới hạn dòng điện, phân chia điện áp, hoặc bảo vệ các linh kiện điện tử khỏi quá tải. Việc hiểu rõ bản chất và công thức tính điện trở là nền tảng quan trọng trong vật lý cũng như trong các lĩnh vực kỹ thuật điện – điện tử.
Định luật Ohm
Định luật Ohm là một trong những nguyên lý cơ bản nhất trong vật lý điện học, mô tả mối quan hệ giữa điện áp, dòng điện và điện trở trong mạch điện. Nội dung của định luật như sau:
“Cường độ dòng điện chạy qua một dây dẫn tỉ lệ thuận với hiệu điện thế đặt vào hai đầu dây dẫn và tỉ lệ nghịch với điện trở của dây.”
Công thức biểu diễn định luật Ohm là: I=U/R
Trong đó:
I là cường độ dòng điện (đơn vị: Ampe – A)
U là hiệu điện thế giữa hai đầu dây dẫn (đơn vị: Volt – V)
R là điện trở của dây dẫn (đơn vị: Ôm – Ω)
Từ công thức trên, ta có thể suy ra công thức tính điện trở: R=U/I
Công thức này cho biết nếu biết hiệu điện thế và cường độ dòng điện, ta có thể dễ dàng tính được điện trở của vật dẫn.
Ví dụ: nếu U = 12V và I = 2A thì điện trở R = 12 / 2 = 6Ω.
Công thức tính điện trở trong vật lý
Trong thực tế, điện trở có thể được mắc song song hoặc nối tiếp tùy theo yêu cầu của mạch điện. Mỗi cách mắc lại có một công thức tính điện trở riêng biệt, giúp người học dễ dàng xác định tổng điện trở của hệ thống.

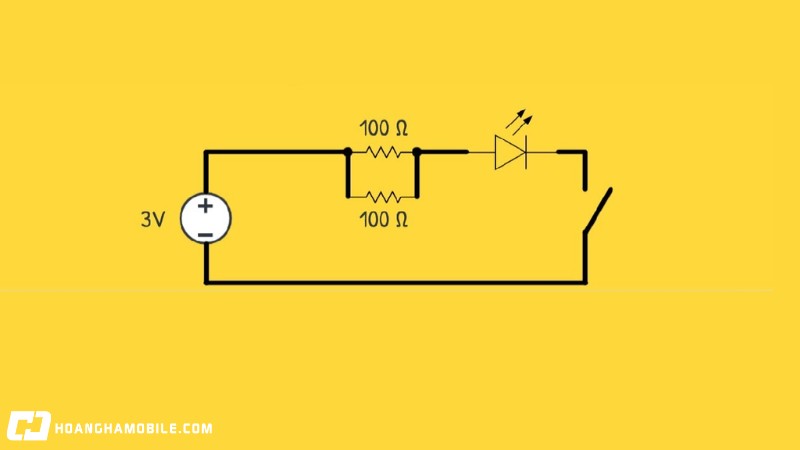

Công thức tính điện trở song song
Khi các điện trở được mắc song song, các đầu của chúng cùng được nối với hai điểm chung trong mạch điện. Điện áp giữa các điện trở bằng nhau, nhưng dòng điện qua mỗi nhánh khác nhau.
Công thức tính điện trở tương đương của mạch song song là: 1/Rt=1/R1 + 1/R2 + 1/R3 + 1/R4 + … + 1/Rn
Trong đó:
R₁, R₂, R₃… là các điện trở thành phần
Rₜ là điện trở tương đương của toàn mạch
Trường hợp chỉ có hai điện trở song song, công thức có thể viết gọn: Rt=(R1×R2)/(R1+R2)
Ví dụ: Nếu có hai điện trở R₁ = 6Ω và R₂ = 3Ω mắc song song, thì: Rt=(6×3)/(6+3)=2Ω
Điện trở tương đương của mạch song song luôn nhỏ hơn giá trị nhỏ nhất trong các điện trở thành phần. Điều này lý giải vì sao trong mạch điện dân dụng, khi mắc nhiều thiết bị song song, dòng điện tổng thường tăng lên.
Công thức tính điện trở mắc nối tiếp
Khi các điện trở mắc nối tiếp, dòng điện chạy qua các điện trở là như nhau, nhưng hiệu điện thế chia đều theo từng phần.
Công thức tính điện trở tương đương trong mạch nối tiếp là: Rt=R1+R2+R3+…+Rn
Ví dụ: Nếu có ba điện trở R₁ = 2Ω, R₂ = 4Ω và R₃ = 6Ω mắc nối tiếp, thì: Rt=2+4+6=12Ω
Điện trở tương đương trong mạch nối tiếp luôn lớn hơn từng điện trở thành phần, do tổng điện áp cần cung cấp để duy trì dòng điện tăng lên.
Hướng dẫn 2 cách đọc điện trở thông dụng
Điện trở trong mạch điện tử thường có kích thước nhỏ, giá trị của chúng không được in trực tiếp bằng số mà thể hiện qua vòng màu hoặc mã màu. Việc đọc chính xác giá trị điện trở là kỹ năng cơ bản với học sinh học vật lý, kỹ sư điện và người làm kỹ thuật.

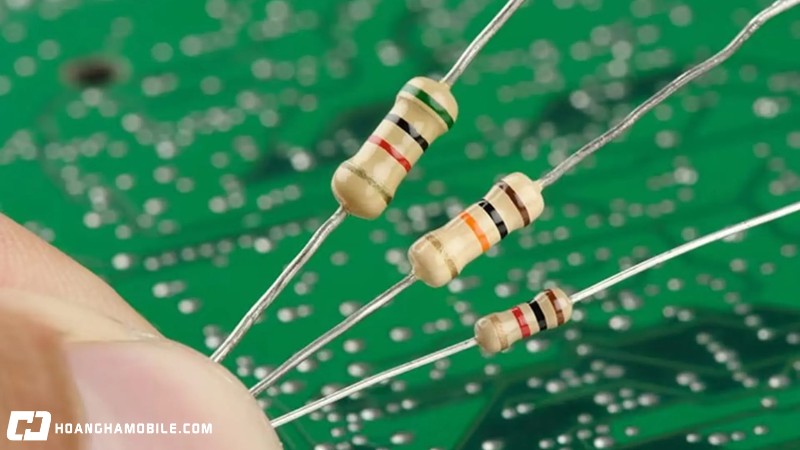

Cách đọc điện trở dựa vào vòng màu
Trên thân điện trở thường có 4, 5 hoặc 6 vòng màu, mỗi màu tương ứng với một con số cụ thể. Dưới đây là bảng quy ước:
| Màu sắc | Số tương ứng |
|---|---|
| Đen | 0 |
| Nâu | 1 |
| Đỏ | 2 |
| Cam | 3 |
| Vàng | 4 |
| Lục | 5 |
| Lam | 6 |
| Tím | 7 |
| Xám | 8 |
| Trắng | 9 |
Cách đọc 4 vòng màu:
Vòng 1 & 2: hai chữ số đầu tiên
Vòng 3: số nhân (số mũ của 10)
Vòng 4: sai số (%)
Ví dụ:
Một điện trở có 4 vòng màu: Đỏ – Tím – Cam – Vàng
=> Suy ra giá trị là: 27 × 10³ = 27.000Ω = 27kΩ, sai số 5%.
Cách đọc điện trở dựa trên mã màu
Với các điện trở 5 hoặc 6 vòng màu, cách đọc tương tự, chỉ khác là có thêm 1 hoặc 2 vòng để tăng độ chính xác.
Ví dụ điện trở 5 vòng:
Vòng 1–3: ba chữ số đầu tiên
Vòng 4: hệ số nhân
Vòng 5: sai số
Nếu một điện trở có màu: Nâu – Đen – Đen – Đỏ – Nâu
=> Giá trị = 100 × 10² = 10.000Ω = 10kΩ, sai số ±1%.

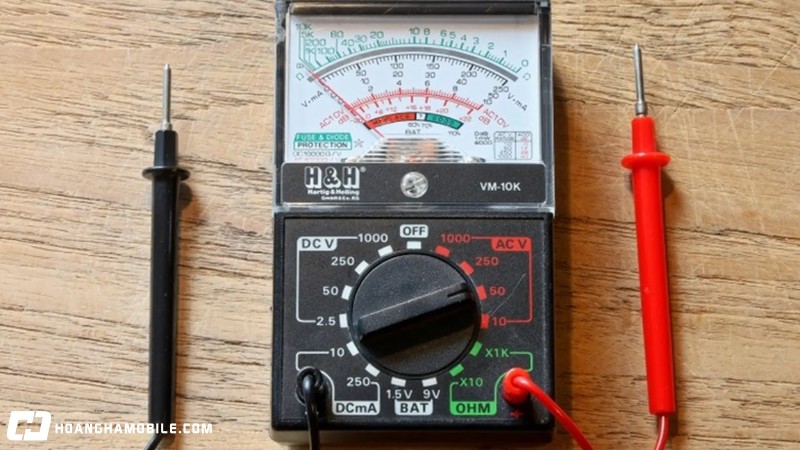

Việc đọc mã màu giúp kỹ thuật viên nhanh chóng nhận biết giá trị điện trở mà không cần thiết bị đo. Tuy nhiên, trong thực tế, để đảm bảo độ chính xác, người ta vẫn thường dùng đồng hồ vạn năng (multimeter) để kiểm tra trực tiếp giá trị điện trở thật.
Một số lý thuyết khác liên quan đến điện trở
Khi đã hiểu rõ công thức tính điện trở và cách đọc điện trở, bạn có thể mở rộng kiến thức với các khái niệm liên quan như dòng điện và trở kháng. Đây là những yếu tố giúp giải thích sâu hơn cách dòng điện hoạt động trong các môi trường và thiết bị khác nhau.
Dòng điện hoạt động như thế nào?
Dòng điện là dòng dịch chuyển có hướng của các electron trong vật dẫn. Khi có hiệu điện thế giữa hai đầu vật dẫn, các electron tự do sẽ di chuyển từ cực âm sang cực dương, tạo thành dòng điện.

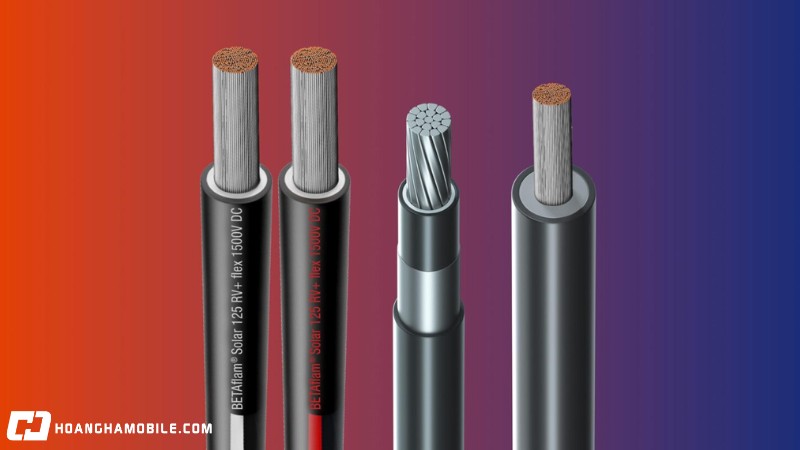

Điện trở ảnh hưởng trực tiếp đến tốc độ di chuyển của dòng điện. Vật liệu có điện trở thấp cho phép electron đi qua dễ dàng, dòng điện mạnh. Ngược lại, vật liệu có điện trở cao sẽ hạn chế sự di chuyển của electron, dòng điện yếu hơn. Ngoài ra, điện trở tỉ lệ thuận với chiều dài dây dẫn và tỉ lệ nghịch với tiết diện của dây. Vật liệu dẫn điện tốt như đồng, nhôm có điện trở suất thấp, trong khi vật cách điện như nhựa, gỗ có điện trở suất rất cao.
Trở kháng là gì?
Trở kháng (ký hiệu là Z) là khái niệm mở rộng của công thức tính điện trở, áp dụng trong mạch điện xoay chiều (AC). Trong khi điện trở chỉ cản trở dòng điện một chiều (DC), thì trở kháng biểu diễn tổng hợp cả điện trở và cảm kháng – dung kháng.
Công thức tính trở kháng: Z=sqrt{R^2 + (Xl – Xc)^2}
Trong đó:
R là điện trở (Ω)
Xl là cảm kháng (do cuộn cảm gây ra)
Xc là dung kháng (do tụ điện gây ra)
Trở kháng thể hiện khả năng cản trở dòng điện xoay chiều trong mạch. Nó ảnh hưởng trực tiếp đến công suất tiêu thụ, tín hiệu âm thanh, sóng vô tuyến và nhiều ứng dụng điện tử khác. Hiểu rõ trở kháng giúp kỹ sư thiết kế mạch đạt hiệu suất tối ưu.

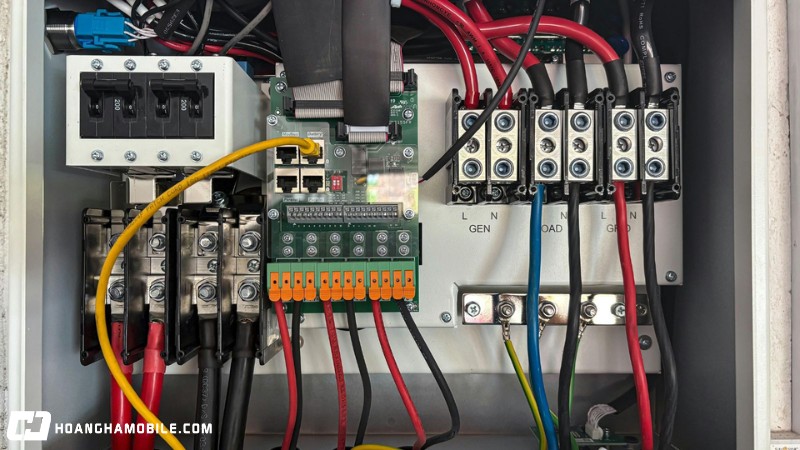

Ứng dụng của điện trở trong thực tiễn
Công thức tính điện trở không chỉ là khái niệm lý thuyết mà còn có vai trò cực kỳ quan trọng trong hầu hết các thiết bị điện – điện tử hiện nay. Một số ứng dụng phổ biến gồm:
Giới hạn dòng điện trong mạch: Trong các mạch điện tử, điện trở giúp kiểm soát lượng dòng điện đi qua linh kiện, tránh hiện tượng quá tải. Ví dụ, trong mạch LED, điện trở nối tiếp với bóng đèn giúp bảo vệ LED khỏi cháy do dòng điện quá mạnh.
Phân áp, chia điện áp: Điện trở có thể dùng để tạo mạch phân áp, chia hiệu điện thế thành nhiều phần nhỏ. Ứng dụng này thường gặp trong cảm biến nhiệt độ, biến trở, hay mạch đo điện áp.
Sinh nhiệt, làm nóng: Khi dòng điện đi qua điện trở, năng lượng điện biến thành nhiệt (hiện tượng Joule). Đây là nguyên lý hoạt động của các thiết bị như bàn ủi, bếp điện, lò sưởi, máy sấy tóc…
Dùng trong mạch khuếch đại, lọc tín hiệu: Trong kỹ thuật điện tử, điện trở được sử dụng trong các mạch khuếch đại âm thanh, mạch lọc tần số hoặc mạch điều chỉnh âm lượng. Nhờ điện trở, tín hiệu điện được ổn định, giảm nhiễu và đạt chất lượng cao hơn.
Ứng dụng trong đo lường và cảm biến: Điện trở còn được ứng dụng trong các cảm biến đo nhiệt độ (RTD), cảm biến ánh sáng (LDR), hay cảm biến áp suất. Khi môi trường thay đổi, giá trị điện trở biến thiên, giúp hệ thống xác định được các đại lượng vật lý tương ứng.
Kết luận
Qua bài viết này của Hoàng Hà Mobile, bạn đã hiểu rõ điện trở là gì, định luật Ohm, cùng các công thức tính điện trở cơ bản trong vật lý, bao gồm điện trở nối tiếp và song song. Bên cạnh đó, việc nắm vững cách đọc điện trở qua vòng màu và mã màu sẽ giúp bạn thao tác dễ dàng khi làm việc với mạch điện thực tế. Điện trở là nền tảng của mọi hệ thống điện, từ những mạch đơn giản nhất cho đến thiết bị điện tử hiện đại. Hiểu đúng và ứng dụng linh hoạt các công thức tính điện trở không chỉ giúp bạn học tốt vật lý mà còn mở ra nhiều cơ hội trong lĩnh vực kỹ thuật, công nghệ và chế tạo.
