Trong lĩnh vực điện – điện tử, đồng hồ đo điện là thiết bị không thể thiếu, từ thợ kỹ thuật chuyên nghiệp đến người dùng phổ thông. Tuy nhiên, trên thực tế, nhiều người vẫn sử dụng đồng hồ đo điện theo cảm tính, thiếu kiến thức nền tảng, dẫn đến kết quả sai lệch hoặc thậm chí gây nguy hiểm. Sau đây, Hoàng Hà Mobile sẽ giúp bạn nắm vững cách sử dụng đồng hồ đo điện từ mức cơ bản đến nâng cao, dựa trên nguyên lý thực tế và dễ áp dụng.

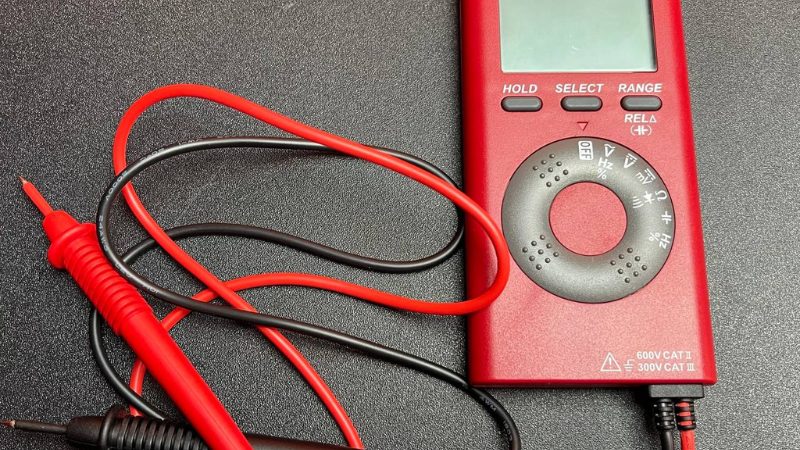

Đồng hồ đo điện là gì?
Đồng hồ đo điện là thiết bị dùng để đo và kiểm tra các đại lượng điện cơ bản trong mạch điện như điện áp, dòng điện, điện trở và một số thông số mở rộng khác, vì vậy việc nắm rõ cách sử dụng đồng hồ đo điện là yếu tố quan trọng để đảm bảo kết quả đo chính xác và an toàn. Thiết bị này thường được sử dụng trong lắp đặt, sửa chữa, bảo trì hệ thống điện dân dụng, công nghiệp cũng như trong lĩnh vực điện tử, viễn thông.
Về bản chất, đồng hồ đo điện hoạt động như một công cụ trung gian, giúp người dùng “nhìn thấy” trạng thái hoạt động của dòng điện. Nhờ đó, người sử dụng có thể xác định mạch điện có đang hoạt động hay không, linh kiện còn tốt hay đã hỏng, nguồn điện có ổn định hay gặp sự cố.
Trong đời sống hằng ngày, đồng hồ đo điện được dùng phổ biến để kiểm tra ổ cắm điện, đo pin, kiểm tra dây dẫn đứt ngầm, xác định nguồn điện chập chờn hoặc kiểm tra thiết bị điện trước khi sửa chữa. Trong môi trường kỹ thuật chuyên sâu, thiết bị này còn đóng vai trò quan trọng trong việc kiểm tra linh kiện, phân tích mạch và đánh giá hiệu suất hoạt động của hệ thống.

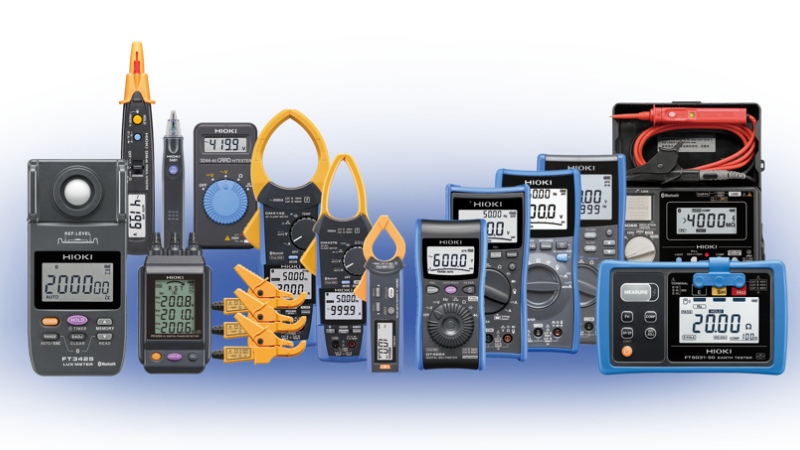

Các loại đồng hồ đo điện phổ biến hiện nay
Hiện nay, đồng hồ đo điện được phân loại dựa trên cách hiển thị và mức độ tích hợp chức năng, do đó việc hiểu rõ từng loại sẽ giúp người dùng lựa chọn cách sử dụng đồng hồ đo điện phù hợp và hiệu quả hơn.
- Đồng hồ đo điện kim: Thiết bị này sử dụng kim chỉ để hiển thị kết quả đo trên thang chia sẵn. Ưu điểm của đồng hồ kim là cấu tạo đơn giản, độ bền cao, hoạt động ổn định trong môi trường khắc nghiệt. Tuy nhiên, nhược điểm là độ chính xác không cao bằng đồng hồ số và người dùng cần có kỹ năng đọc thang đo.

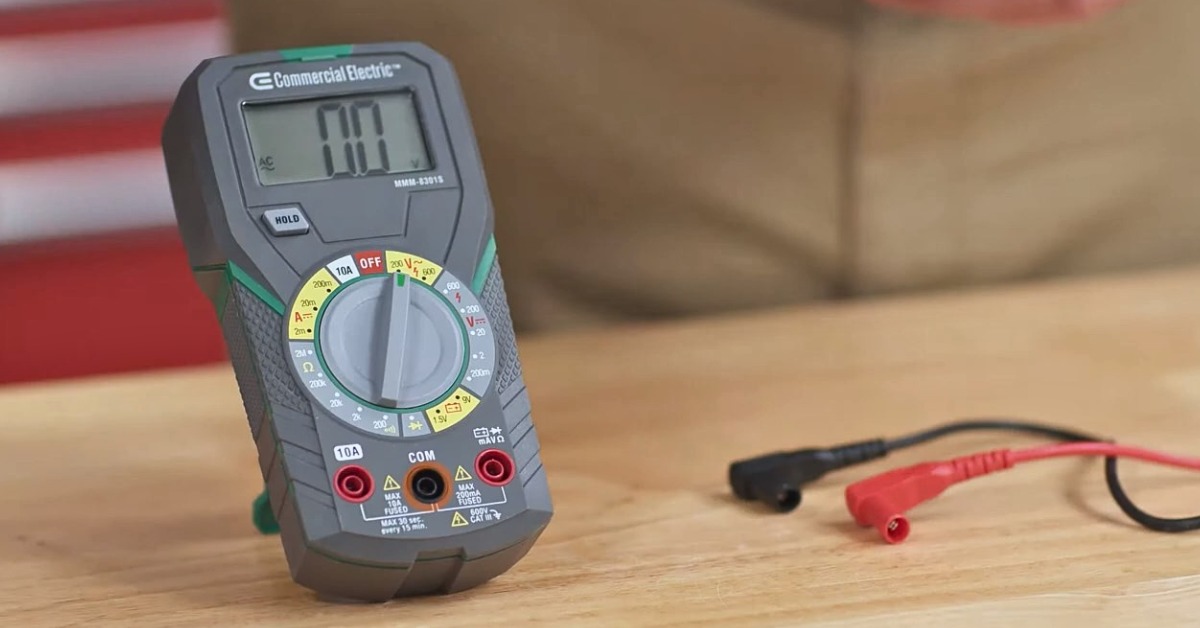

- Đồng hồ đo điện số: Đây là loại được sử dụng rộng rãi nhất hiện nay nhờ khả năng hiển thị kết quả rõ ràng trên màn hình LCD. Đồng hồ số cho độ chính xác cao, dễ thao tác, tích hợp nhiều chức năng và phù hợp với cả người mới bắt đầu lẫn kỹ thuật viên chuyên nghiệp.
- Đồng hồ đo điện đa năng tự động: Loại này có khả năng tự động nhận diện thang đo phù hợp, giúp giảm rủi ro chọn sai chế độ. Dòng sản phẩm này thường được dùng trong môi trường kỹ thuật yêu cầu độ chính xác và an toàn cao.
Chức năng của đồng hồ đo điện đa năng
Đồng hồ đo điện đa năng là thiết bị tích hợp nhiều chức năng đo khác nhau, đáp ứng hầu hết nhu cầu kiểm tra điện cơ bản và nâng cao, vì vậy người dùng cần nắm rõ cách sử dụng đồng hồ đo điện để khai thác hiệu quả và đảm bảo an toàn trong quá trình đo.
Đo điện áp (AC và DC)
Chức năng đo điện áp cho phép xác định mức điện áp trong mạch điện xoay chiều (AC) và một chiều (DC). Đây là chức năng được sử dụng thường xuyên nhất, đặc biệt khi kiểm tra ổ cắm, nguồn điện, pin hoặc adapter. Việc đo đúng loại điện áp giúp người dùng đánh giá được mức độ an toàn và ổn định của hệ thống điện.
Đo dòng điện
Đo dòng điện giúp xác định lượng điện chạy qua mạch tại một thời điểm nhất định. Thông số này rất quan trọng trong việc kiểm tra tải, phát hiện quá dòng hoặc đánh giá hiệu suất thiết bị. Khi sử dụng chức năng này, người dùng cần hiểu rõ nguyên tắc mắc nối tiếp để tránh sai số và hư hỏng đồng hồ.
Đo điện trở và kiểm tra thông mạch
Chức năng đo điện trở giúp kiểm tra tình trạng dây dẫn, linh kiện và mạch điện. Kết hợp với chế độ thông mạch, người dùng có thể nhanh chóng phát hiện dây đứt, mối nối lỏng hoặc linh kiện hỏng mà không cần tháo rời toàn bộ hệ thống.

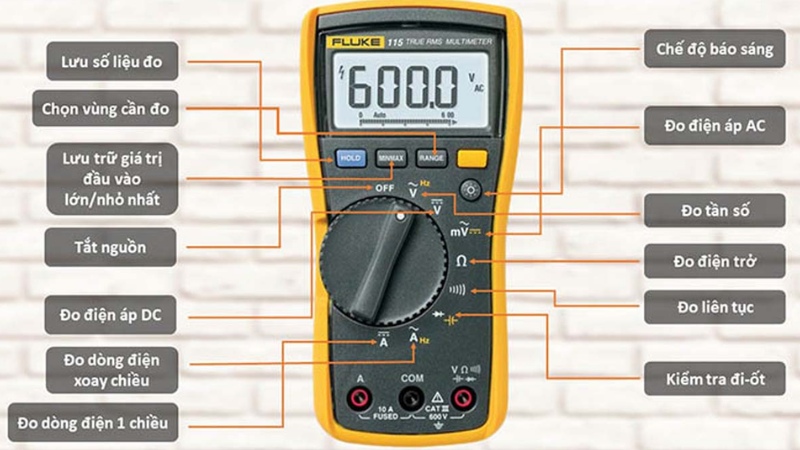

Ký hiệu trên đồng hồ đo điện cần biết
- V~ (Voltage AC): Ký hiệu đo điện áp xoay chiều, thường được sử dụng trong cách sử dụng đồng hồ đo điện khi cần kiểm tra điện áp ổ cắm, nguồn điện sinh hoạt hoặc hệ thống điện dân dụng.
- V⎓ hoặc V— (Voltage DC): Ký hiệu đo điện áp một chiều, áp dụng cho pin, ắc quy, nguồn adapter hoặc mạch điện tử.
- A~ (Current AC): Chế độ đo dòng điện xoay chiều. Ít phổ biến trong đồng hồ thông thường nhưng cần thiết khi đo các thiết bị tải AC.
- A⎓ hoặc A— (Current DC): Dùng để đo dòng điện một chiều trong các mạch điện tử hoặc thiết bị sử dụng pin.
- Ω (Ohm): Ký hiệu đo điện trở. Chế độ này giúp kiểm tra tình trạng linh kiện, dây dẫn và đánh giá mức cản trở dòng điện.
- Biểu tượng loa hoặc sóng âm: Ký hiệu kiểm tra thông mạch. Khi mạch kín, đồng hồ phát tín hiệu âm thanh giúp nhận biết nhanh dây dẫn hoặc mối nối còn hoạt động tốt.
- Biểu tượng đi-ốt (→|—): Dùng để kiểm tra đi-ốt và các linh kiện bán dẫn, giúp xác định chiều dẫn và tình trạng linh kiện.
- Hz: Ký hiệu đo tần số, thường xuất hiện trên các dòng đồng hồ đo điện đa năng nâng cao.
- COM: Cổng chung, luôn dùng để cắm que đo màu đen trong hầu hết các phép đo.
- VΩHz: Cổng cắm que đo màu đỏ khi đo điện áp, điện trở, tần số và thông mạch.
- A / mA / µA: Cổng đo dòng điện với các mức dòng khác nhau, cần chọn đúng để tránh quá tải.
Cách sử dụng đồng hồ đo điện cơ bản
Việc nắm vững cách dùng đồng hồ đo điện cơ bản là bước đầu quan trọng giúp người dùng đo lường chính xác và đảm bảo an toàn khi làm việc với hệ thống điện. Khi hiểu đúng nguyên lý và thao tác chuẩn, bạn có thể kiểm tra, phát hiện sự cố điện nhanh chóng và hiệu quả hơn trong thực tế.

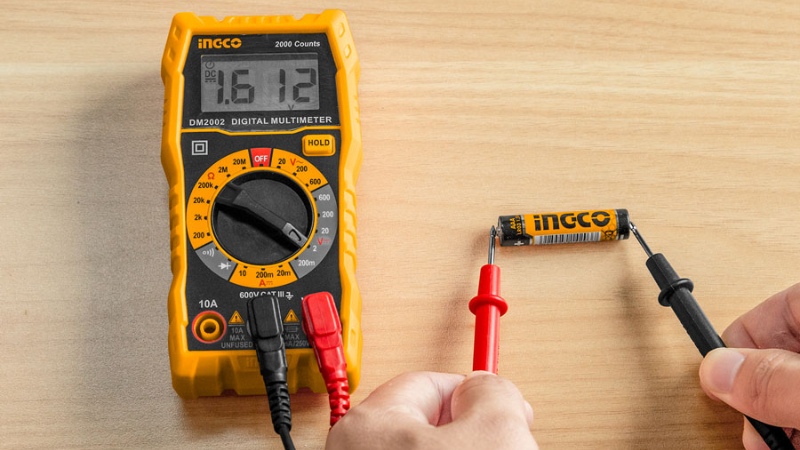

Cách đo điện áp đúng kỹ thuật
Để đo đúng kỹ thuật, bước đầu tiên là xác định loại điện áp cần đo, bao gồm điện áp xoay chiều (AC) hoặc điện áp một chiều (DC). Việc phân biệt chính xác hai loại này rất quan trọng, bởi chọn sai chế độ đo sẽ khiến kết quả không chính xác và có thể ảnh hưởng đến độ bền của thiết bị đo.
Sau khi xác định đúng loại điện áp, người dùng cần chọn thang đo phù hợp. Trong trường hợp chưa biết chính xác mức điện áp, nên bắt đầu từ thang đo cao nhất, sau đó hạ dần cho đến khi giá trị hiển thị rõ ràng và ổn định.
Khi đo điện áp, que đo không cần mắc nối tiếp hay ngắt mạch, mà chỉ cần đặt song song với nguồn điện hoặc hai điểm cần kiểm tra. Que đo màu đen được cắm vào cổng COM, que đo màu đỏ cắm vào cổng đo điện áp. Trong quá trình thao tác, bạn cần giữ que đo chắc chắn, tránh trượt hoặc chạm vào phần kim loại để đảm bảo an toàn.

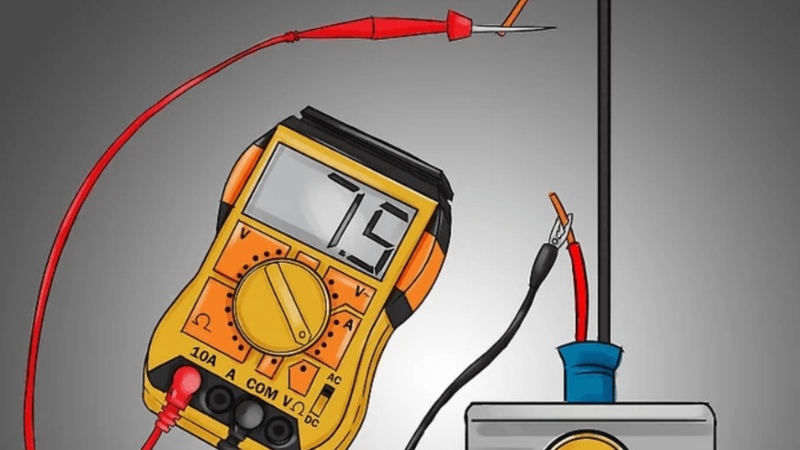

Cách đo dòng điện an toàn
Khác với đo điện áp, khi đo dòng điện, đồng hồ đo điện phải được mắc nối tiếp với mạch, nghĩa là dòng điện cần đi qua thiết bị đo thì mới cho kết quả chính xác. Vì vậy, trong cách sử dụng đồng hồ đo điện, trước khi tiến hành đo dòng, người dùng bắt buộc phải ngắt mạch điện để đảm bảo an toàn và tránh rủi ro không mong muốn.
Tiếp theo, cần chọn đúng cổng cắm que đo dòng điện. Thông thường, đồng hồ đo điện có cổng đo dòng riêng biệt, ký hiệu A hoặc mA, tùy theo mức dòng dự kiến. Việc cắm nhầm que đo vào cổng đo điện áp khi đo dòng điện là lỗi phổ biến và có thể gây hỏng cầu chì bên trong đồng hồ.
Sau khi kết nối đồng hồ đúng cách, người dùng chọn thang đo dòng điện phù hợp. Tương tự như đo điện áp, nếu chưa xác định được mức dòng, nên bắt đầu từ thang đo cao nhất để tránh quá tải. Khi mạch được cấp điện trở lại, đồng hồ sẽ hiển thị giá trị dòng điện chạy qua. Ngoài ra, trong suốt quá trình đo, bạn cần theo dõi đồng hồ và ngắt mạch ngay nếu phát hiện dấu hiệu bất thường như số đo vượt ngưỡng hoặc đồng hồ nóng lên.

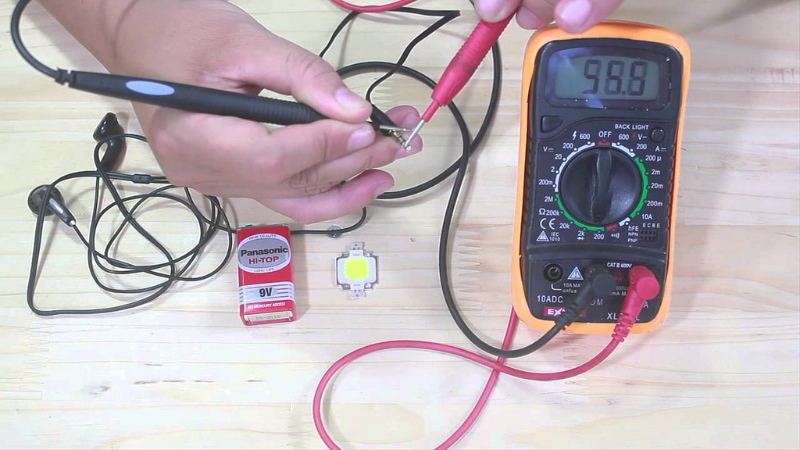

Cách đo điện trở và thông mạch
Đo điện trở và kiểm tra thông mạch là hai thao tác quan trọng giúp đánh giá tình trạng dây dẫn, linh kiện và mạch điện, vì vậy việc nắm đúng cách sử dụng đồng hồ đo điện sẽ giúp kết quả đo chính xác và an toàn hơn. Trước khi thực hiện, nguyên tắc bắt buộc là mạch điện phải được ngắt nguồn hoàn toàn.
Sau khi đảm bảo mạch đã an toàn, người dùng chuyển đồng hồ sang chế độ đo điện trở, ký hiệu Ω. Hai que đo được đặt vào hai đầu của linh kiện hoặc đoạn dây cần kiểm tra. Giá trị hiển thị trên màn hình cho biết mức điện trở tương ứng. Nếu giá trị quá lớn hoặc hiển thị vô cực, có thể linh kiện hoặc dây dẫn đã bị đứt.
Chế độ kiểm tra thông mạch thường được tích hợp cùng thang đo điện trở và có tín hiệu âm thanh. Khi hai điểm trong mạch được nối thông, đồng hồ sẽ phát ra tiếng bíp, giúp người dùng nhận biết nhanh mà không cần quan sát màn hình.
Ưu điểm và nhược điểm của đồng hồ đo điện
Đồng hồ đo điện là thiết bị quen thuộc trong kiểm tra và sửa chữa hệ thống điện, do đó việc hiểu rõ cách sử dụng đồng hồ đo điện là điều cần thiết để khai thác hiệu quả.
Ưu điểm
- Tính linh hoạt cao: Một thiết bị có thể đo nhiều thông số như điện áp, dòng điện, điện trở, kiểm tra thông mạch, đi-ốt, tụ điện…
- Tiết kiệm thời gian và chi phí: Không cần sử dụng nhiều công cụ riêng lẻ, phù hợp cho việc kiểm tra nhanh các sự cố điện dân dụng và điện tử.
- Độ chính xác ngày càng cao: Các mẫu hiện đại cho kết quả đo ổn định, đáng tin cậy hơn so với các dòng cũ.
- Dễ quan sát và thao tác: Màn hình hiển thị rõ ràng, nhiều thiết bị có chức năng tự động chọn thang đo giúp hạn chế sai sót.
- Tăng tính an toàn khi sử dụng: Một số đồng hồ tích hợp cảnh báo quá tải, bảo vệ người dùng và thiết bị trong quá trình đo.
Nhược điểm:
- Yêu cầu kiến thức cơ bản về điện: Người dùng cần hiểu rõ nguyên lý và cách đo để thao tác đúng.
- Dễ sai số nếu sử dụng không đúng cách: Chọn nhầm thang đo, sai chế độ hoặc cắm que đo không đúng cổng có thể cho kết quả không chính xác.
- Nguy cơ làm hỏng thiết bị: Thao tác sai trong môi trường điện áp cao có thể khiến đồng hồ bị cháy hoặc hư hỏng.
- Khó sử dụng với người mới: Các ký hiệu và chế độ đo trên đồng hồ có thể gây bối rối nếu không được hướng dẫn cụ thể.
Những lỗi thường gặp khi sử dụng đồng hồ đo điện
Một trong những lỗi phổ biến nhất trong cách sử dụng đồng hồ đo điện là chọn sai thang đo. Ví dụ, người dùng để đồng hồ ở chế độ đo dòng điện hoặc điện trở nhưng lại tiến hành đo điện áp, điều này có thể làm cháy cầu chì hoặc hỏng linh kiện bên trong đồng hồ.
Lỗi tiếp theo là cắm nhầm cổng que đo. Que đo dòng điện thường phải cắm vào cổng riêng, trong khi đo điện áp và điện trở lại sử dụng cổng khác. Ngoài ra, nhiều người có thói quen đo điện trở khi mạch vẫn còn điện, đây là thao tác cực kỳ nguy hiểm vì có thể làm hỏng đồng hồ và gây mất an toàn cho người sử dụng.
Một lỗi khác ít được chú ý là sử dụng đồng hồ vượt quá giới hạn cho phép, chẳng hạn đo điện áp cao hơn mức tối đa mà đồng hồ hỗ trợ. Điều này khiến thiết bị nhanh xuống cấp, sai số tăng cao hoặc hỏng hoàn toàn.

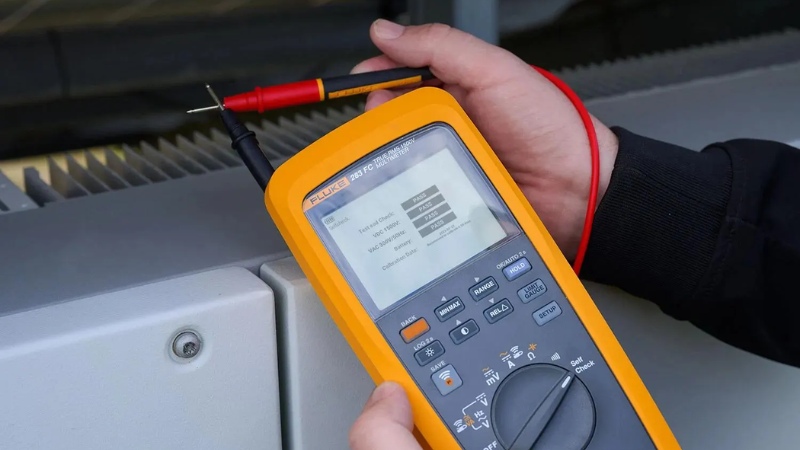

Lưu ý an toàn khi sử dụng đồng hồ đo điện
Trước mỗi lần đo, trong cách sử dụng đồng hồ đo điện, người dùng nên kiểm tra tình trạng tổng thể của đồng hồ và que đo, đảm bảo dây dẫn không bị đứt, lớp cách điện còn nguyên vẹn và pin của thiết bị vẫn hoạt động ổn định. Một đồng hồ bị hư hỏng nhẹ cũng có thể gây sai số hoặc dẫn đến nguy cơ điện giật.
Khi thực hiện đo, không nên đo điện áp cao nếu chưa có kinh nghiệm hoặc chưa hiểu rõ nguyên lý. Người dùng nên bắt đầu ở thang đo cao nhất, sau đó hạ dần về thang phù hợp để đảm bảo an toàn cho thiết bị và bản thân. Ngoài ra, cần cầm que đo chắc chắn, tránh để tay chạm trực tiếp vào phần kim loại của que khi đang đo nguồn điện đang hoạt động.
Một lưu ý quan trọng khác là không chủ quan khi làm việc với mạch điện đang cấp nguồn. Trong nhiều trường hợp, việc ngắt nguồn trước khi đo điện trở hoặc kiểm tra thông mạch là yêu cầu bắt buộc. Đồng thời, nên thao tác bằng một tay khi đo điện áp cao để giảm nguy cơ dòng điện đi qua cơ thể.
Lời kết
Việc nắm vững cách sử dụng đồng hồ đo điện không chỉ giúp kiểm tra chính xác tình trạng mạch điện mà còn góp phần đảm bảo an toàn cho người thao tác và các thiết bị liên quan. Thông qua việc hiểu rõ cấu tạo, chức năng, ký hiệu và quy trình đo lường, người dùng có thể chủ động phát hiện sự cố và xử lý nhanh các vấn đề điện cơ bản mà không phụ thuộc hoàn toàn vào dịch vụ bên ngoài. Hy vọng những kiến thức được chia sẻ trong bài viết sẽ giúp bạn tự tin hơn khi làm việc với đồng hồ đo điện.
