Cách lắp bình nóng lạnh đúng kỹ thuật là yếu tố quan trọng đảm bảo thiết bị hoạt động an toàn, hiệu quả và bền lâu. Trong bài viết này, Hoàng Hà Mobile sẽ hướng dẫn chi tiết cách lắp đặt bình nóng lạnh trực tiếp và gián tiếp, từ khâu chuẩn bị dụng cụ đến các bước lắp đặt chuẩn kỹ thuật.

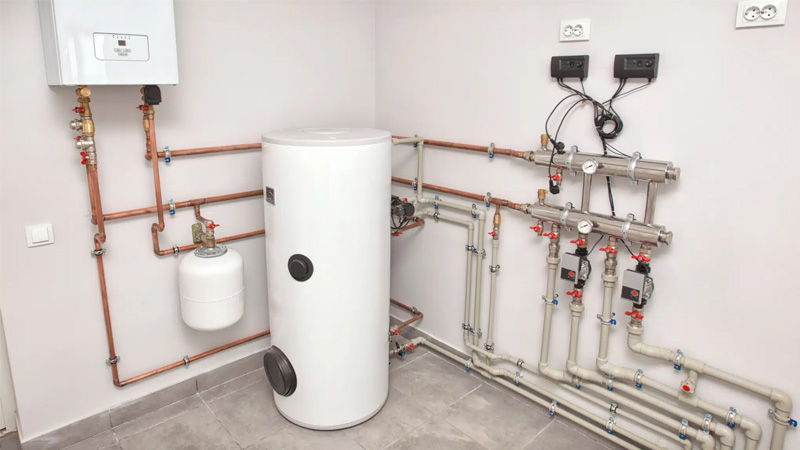

Sơ đồ lắp đặt bình nóng lạnh
Sơ đồ lắp đặt bình nóng lạnh đóng vai trò quan trọng trong việc đảm bảo nguồn nước nóng lạnh được phân phối hợp lý và an toàn đến các thiết bị sử dụng trong phòng tắm. Khi thiết kế một không gian tắm cơ bản, đa số gia đình đều lắp đặt thêm bình nóng lạnh để phục vụ nhu cầu sinh hoạt hàng ngày, đặc biệt là trong mùa lạnh. Một hệ thống phổ biến thường bao gồm vòi sen và vòi nước tại chậu rửa mặt, đòi hỏi mạng lưới cấp nước phải cung cấp đồng thời cả hai nguồn nóng và lạnh.
Để dẫn nước lạnh vào hệ thống, người ta thường dùng hai ống chữ T nhằm chia nguồn cấp thành ba nhánh: một nhánh đi vào bình nóng lạnh, một nhánh cấp cho vòi sen, nhánh còn lại cấp cho vòi tại chậu rửa. Sau khi nước được đun nóng trong bình, dòng nước nóng sẽ theo đường ống riêng, thường sử dụng ống nhựa chịu nhiệt có màu đỏ để dễ nhận biết và đảm bảo độ bền. Hệ thống này bao gồm một ống chính dẫn nước nóng ra ngoài, kết hợp với một ống chữ T để phân nhánh, đưa nước đến vòi sen và vòi rửa một cách hợp lý.

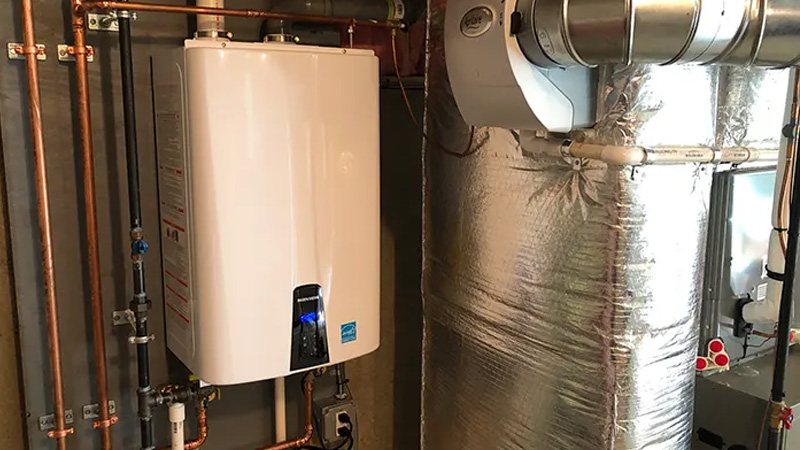

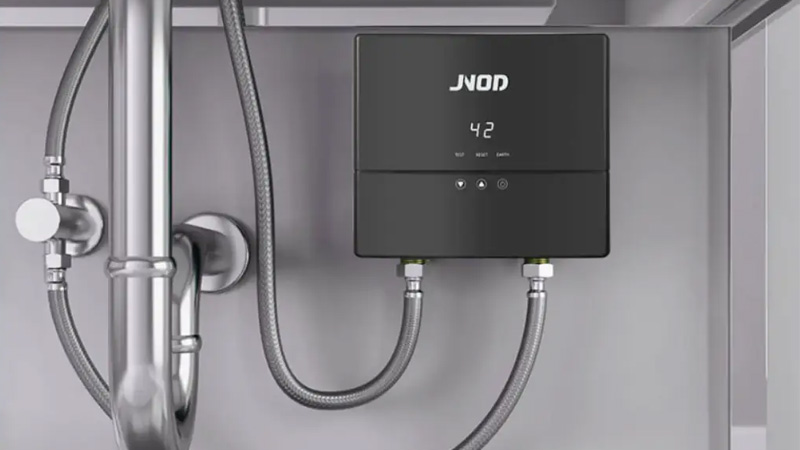

Cách lắp bình nóng lạnh trực tiếp
Cách lắp đặt bình nóng lạnh trực tiếp cần được thực hiện đúng quy trình để đảm bảo thiết bị hoạt động ổn định và an toàn cho người dùng. Loại bình này phù hợp với khu vực có nhu cầu sử dụng nước nóng tức thì và không yêu cầu đường ống dẫn phức tạp. Sau đây là hướng dẫn lắp đặt chi tiết giúp bạn dễ dàng thao tác tại nhà hoặc kiểm tra thợ thi công.
Chuẩn bị

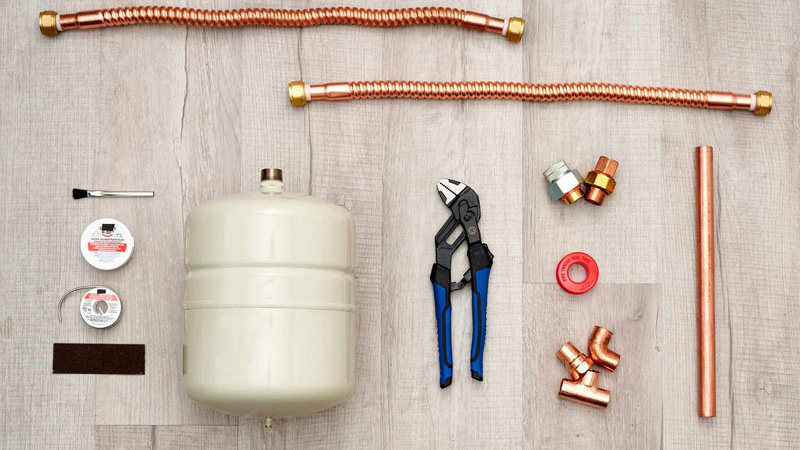

Dụng cụ cần có:
- Dây sen
- Vòi sen
- Dây nối nước đầu vào
- Bộ vít nở
- Bộ gá tay sen
- Van khóa nước đầu vào
- Máy khoan
- Tua vít
- Băng tan
- Kìm
- Mỏ lết
Ngoài dụng cụ, việc kiểm tra và lựa chọn hệ thống dây dẫn cũng cần được chú ý. Chỉ nên sử dụng loại dây có kích thước phù hợp với công suất và dòng điện của thiết bị, nhằm hạn chế nguy cơ chập cháy hoặc quá tải. Bình nóng lạnh trực tiếp vận hành hiệu quả trong phạm vi áp suất nước từ 30 kPa đến 380 kPa, do đó cần đảm bảo nguồn cấp nước đáp ứng điều kiện này.
Đặc biệt, để tăng độ an toàn cho người sử dụng, nên trang bị thêm cầu dao chống rò điện ELCB. Bộ phận này có khả năng tự động ngắt nguồn điện khi phát hiện dòng rò vượt quá 30mA, giúp ngăn ngừa nguy cơ giật điện và bảo vệ thiết bị.
Các bước lắp đặt
Bước 1: Để thực hiện cách lắp bình nóng lạnh, bạn hãy tháo vít ở đáy thiết bị rồi nhẹ nhàng nhấc cụm mặt trước lên. Dùng tấm chỉ dẫn đi kèm để định vị điểm bắt vít trên tường, sau đó khoan lỗ theo vị trí đã đánh dấu. Đóng đinh nhựa và vít treo vào các lỗ vừa khoan, đặt máy lên sao cho lỗ vít trên thiết bị trùng với vị trí vít trên tường.

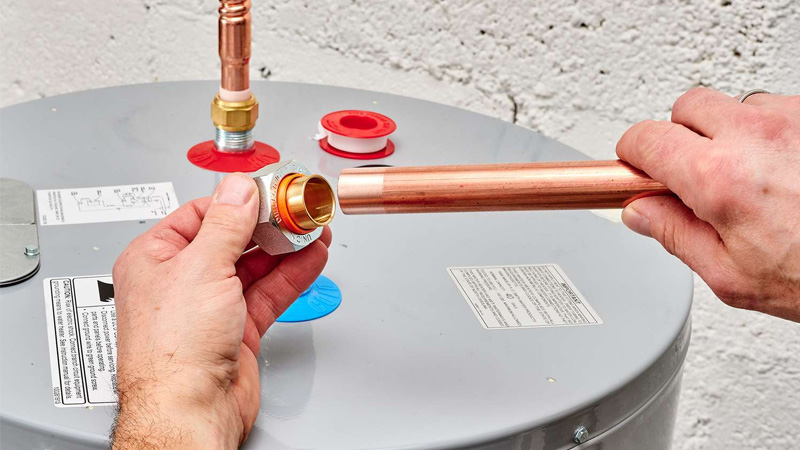

Bước 2: Chỉ sử dụng băng tan quấn quanh các vị trí ren, không dùng xi măng hay keo để tránh làm hỏng ren. Dây sen và vòi sen theo máy phải được dùng để kết nối đường nước ra. Dùng dụng cụ để vặn vừa đủ, tránh làm vỡ đai ốc nhựa. Nối đường cấp nước vào van bằng ống ren ½” BSP. Đầu nước ra nối với ống mềm của vòi sen, đảm bảo đệm cao su khít. Treo vòi sen lên giá đỡ và điều chỉnh góc phù hợp.
Bước 3: Mở van nước để xả hết cặn bẩn trong đường ống và làm đầy bình đốt. Trong bước này, chưa được cấp điện cho thiết bị nhằm tránh nguy cơ chập cháy hoặc hư hỏng.
Bước 4: Đảm bảo máy đã được nối đất chắc chắn. Công tắc điện phải đặt cách xa khu vực phun nước, tránh bị ướt. Tắt hoàn toàn nguồn điện trước khi thực hiện kết nối dây. Thứ tự nối dây là: dây nóng (L), dây nối đất (E), dây lạnh (N).
Bước 5: Sau khi kết nối hoàn chỉnh, lắp lại vỏ bình nóng lạnh, kiểm tra toàn bộ hệ thống, đảm bảo thiết bị hoạt động ổn định, an toàn trước khi sử dụng.
Kiểm tra

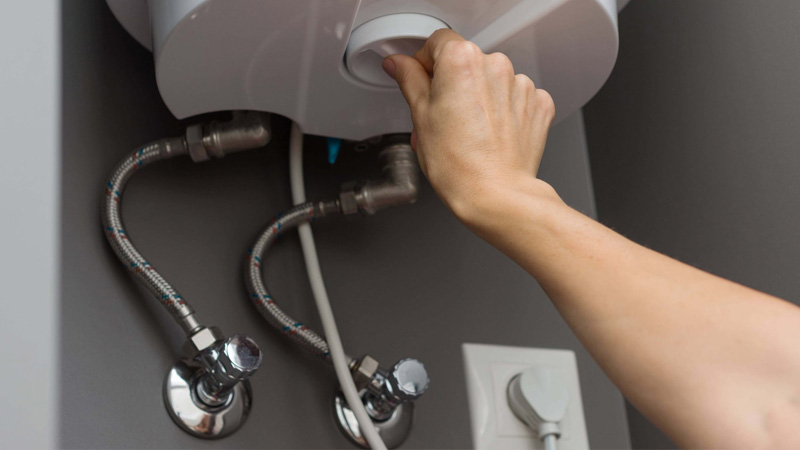

Cách lắp bình nóng lạnh trước tiên, điều chỉnh bộ ổn nhiệt về mức nhiệt độ phù hợp với nhu cầu cá nhân, thường dao động từ 40 đến 75 độ C. Mức nhiệt này không chỉ giúp tiết kiệm điện mà còn tránh gây bỏng khi sử dụng nước nóng.
Tiếp theo, quan sát đèn báo làm nóng trên máy, nếu đèn sáng chứng tỏ thiết bị đang hoạt động và bắt đầu làm nóng nước bên trong bình. Đây là tín hiệu quan trọng giúp người dùng xác nhận máy đã được cấp điện và vận hành đúng quy trình.

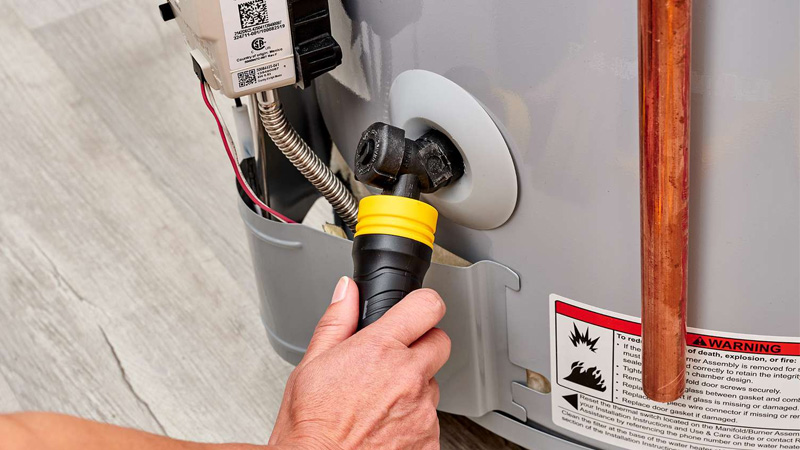

Một bước kiểm tra quan trọng khác là thử chức năng của van an toàn. Nhấn nút kiểm tra trên van này để xem nó có hoạt động bình thường hay không; khi nhấn nút, nước sẽ chảy ra một cách tự nhiên, giúp giải phóng áp suất dư trong bình, tránh nguy cơ nổ do áp suất quá cao.
Sau khi máy đã hoạt động trong khoảng 15 đến 20 phút, bạn nên mở vòi nước nóng để kiểm tra xem nước đã được làm nóng đến mức mong muốn chưa. Nếu nước chảy ra đủ nóng và ổn định, có thể yên tâm thiết bị đã vận hành hiệu quả. Ngược lại, nếu nước vẫn nguội hoặc không đều nhiệt, cần kiểm tra lại các kết nối, nguồn điện hoặc các bộ phận của bình.
Cách lắp bình nóng lạnh gián tiếp
Cách lắp đặt bình nóng lạnh gián tiếp đòi hỏi sự chuẩn bị kỹ lưỡng và thực hiện đúng quy trình để đảm bảo thiết bị hoạt động ổn định, tiết kiệm năng lượng và an toàn cho người sử dụng. Phương pháp này phù hợp với những gia đình có nhu cầu sử dụng nước nóng lưu trữ với lượng lớn, nhờ bình chứa dung tích lớn giúp duy trì nhiệt độ lâu hơn.
Chuẩn bị
Phụ kiện đi kèm với máy:
- Bộ vít chuyên dụng dùng để cố định thiết bị chắc chắn trên tường hoặc vị trí lắp đặt.
- Van một chiều giúp ngăn không cho nước nóng chảy ngược lại đường cấp nước lạnh, bảo vệ hệ thống và tăng hiệu quả hoạt động của bình.
Dụng cụ cần thiết:
- Máy khoan điện hoặc khoan tay có mũi khoan phù hợp để tạo lỗ trên tường, đảm bảo vị trí bắt vít chắc chắn và chuẩn xác.
- Băng tan dùng quấn quanh các mối nối ren nhằm tránh rò rỉ nước, đảm bảo các khớp nối kín khít và bền lâu.
- Mỏ lết giúp siết chặt các đai ốc, ống nối một cách hiệu quả, hạn chế tình trạng lỏng lẻo gây mất an toàn trong quá trình sử dụng.
Các bước lắp đặt
Trước hết, cần lưu ý không được cách lắp bình nóng lạnh theo chiều dọc. Mặt tường nơi lắp đặt phải chắc chắn, chịu lực ít nhất gấp đôi trọng lượng của bình khi đầy nước. Vị trí đặt cũng cần phù hợp với hệ thống cấp nước của gia đình để đảm bảo áp lực đủ mạnh khi sử dụng vòi sen.
Bước 1: Khoan hai lỗ đường kính 10mm trên tường, sao cho hai điểm khoan nằm trên một đường thẳng song song với mặt sàn. Đóng đầy nở nhựa số 8 vào các lỗ khoan rồi xiết vít lại, điều chỉnh sao cho bình nước nóng cân bằng và vuông góc với tường. Đặt thiết bị lên các vít đã cố định, đảm bảo đầu hộp kỹ thuật cách tường bên khoảng 30cm để thuận tiện khi lắp đặt và bảo trì.

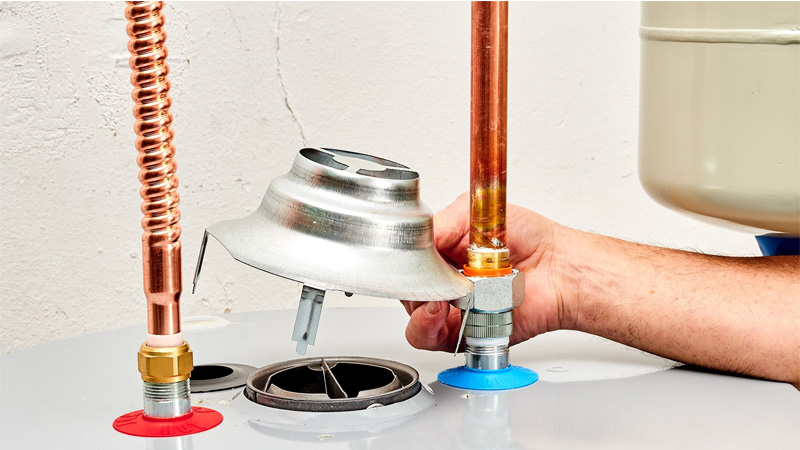

Bước 2: Quấn băng tan quanh hai đầu của đường nước vào và nước ra để đảm bảo kín khít, tránh rò rỉ. Nối các ống vào đúng vị trí trên bình, đầu còn lại kết nối với các thiết bị sử dụng nước và đường ống cấp nước chính trong nhà.
Để làm đầy bình, gạt van pha nước sang chế độ nước nóng tối đa, mở vòi pha cho đến khi nước chảy mạnh và đều thì đóng lại. Đây là bước quan trọng giúp loại bỏ không khí trong đường ống và đảm bảo bình hoạt động ổn định ngay từ đầu.
Kiểm tra
Trước khi kết nối nguồn điện trong cách lắp bình nóng lạnh, việc kiểm tra bình đã được làm đầy nước là vô cùng quan trọng để tránh gây hư hỏng thiết bị hoặc nguy hiểm trong quá trình sử dụng. Khi bình đã chứa đủ nước, bạn có thể bật nguồn điện và công tắc, đồng thời điều chỉnh núm vặn ở vị trí mở để bắt đầu quá trình làm nóng. Nếu đèn báo sáng lên, chứng tỏ máy đang hoạt động bình thường và nước trong bình đang được làm nóng.
Hệ thống van an toàn được thiết kế để tự động xả áp khi áp suất bên trong bình vượt mức cho phép, thường là từ 0.8 Mpa đến 8 Mpa, nhằm tránh hiện tượng tăng áp quá mức có thể gây nguy hiểm hoặc làm hỏng thiết bị. Điều này giúp bảo vệ bình và các bộ phận liên quan luôn trong trạng thái vận hành an toàn.
Trong trường hợp bình không được sử dụng trong một khoảng thời gian dài, bạn nên nhấn nút TEST trên bộ cầu dao chống rò điện ELCB để ngắt hoàn toàn nguồn điện, giúp tiết kiệm năng lượng và tăng độ bền cho thiết bị. Khi cần sử dụng lại, chỉ cần ấn nút RESET để khôi phục nguồn điện và tiếp tục vận hành bình nóng lạnh bình thường.
5 tiêu chuẩn trong cách lắp bình nóng lạnh
Tiêu chuẩn 1: Cần sử dụng cầu dao riêng (CB) cho bình nóng lạnh, tránh dùng chung với các thiết bị khác để hạn chế quá tải. Việc nối đất phải được thực hiện chính xác, đảm bảo dây điện có tiết diện phù hợp với công suất máy và đặt cách xa khu vực ẩm ướt nhằm ngăn ngừa nguy cơ rò điện hoặc chập cháy.
Tiêu chuẩn 2: Tường nơi lắp đặt phải đủ chắc chắn để chịu trọng lượng tổng thể của bình khi đầy nước. Tuyệt đối không lắp thiết bị lên tường thạch cao chưa được gia cố, đồng thời sử dụng tắc kê và vít với kích thước phù hợp nhằm đảm bảo cố định vững vàng.
Tiêu chuẩn 3: Bình nên được lắp ở độ cao từ 1,8 đến 2 mét tính từ mặt sàn, vừa thuận tiện khi sử dụng vừa giúp dễ dàng thao tác bảo trì, sửa chữa. Đồng thời, cần đảm bảo khoảng trống phía dưới đủ rộng để thao tác thuận lợi.
Tiêu chuẩn 4: Chọn ống chất lượng cao, có khả năng chịu nhiệt tốt. Các mối nối phải được kết nối chặt chẽ, không bị rò rỉ. Việc lắp đặt van an toàn đúng quy cách cũng rất quan trọng nhằm bảo vệ thiết bị khỏi áp lực nước vượt mức.

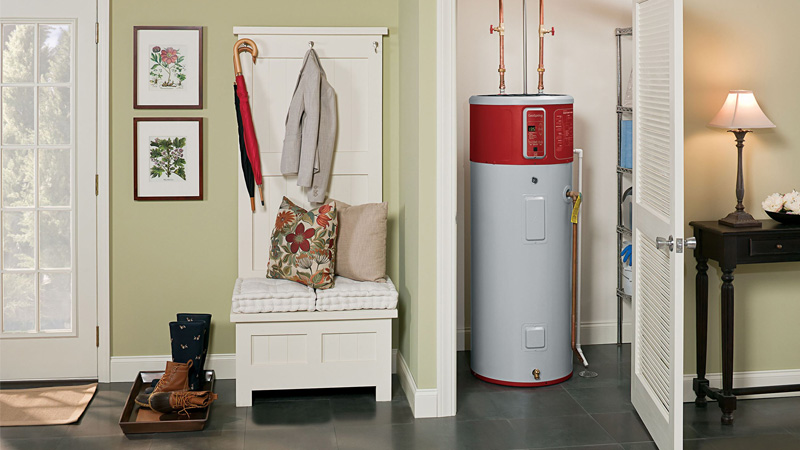

Tiêu chuẩn 5: Khu vực lắp bình cần có không gian thoáng đãng, tránh đặt trong các phòng kín, không có lưu thông khí. Đồng thời, giữ khoảng cách tối thiểu giữa bình và các vật dụng xung quanh để hạn chế nguy cơ hư hại và đảm bảo an toàn khi sử dụng.
Những lưu ý khi lắp đặt bình nóng lạnh
Điện áp của nguồn cấp trong cách lắp bình nóng lạnh phải phù hợp với thông số kỹ thuật của bình, tránh sử dụng nguồn điện không ổn định hoặc vượt mức quy định, điều này có thể gây hư hại hoặc nguy hiểm khi vận hành. Không nên đặt bình tại những nơi có độ ẩm cao hoặc dễ bị nước bắn trực tiếp vào, bởi môi trường ẩm ướt sẽ làm giảm tuổi thọ và tiềm ẩn rủi ro chập cháy.
Đối với bình nóng lạnh gián tiếp, việc xả nước đầy bình trước khi bật điện là bước không thể thiếu nhằm tránh làm hỏng thanh nhiệt bên trong thiết bị. Nên chọn loại ống dẫn nước chuyên dụng, có khả năng chịu nhiệt tốt để đảm bảo an toàn và độ bền khi kết nối hệ thống nước.
Ngoài ra, việc kiểm tra định kỳ van an toàn là cần thiết để đảm bảo chức năng xả áp luôn hoạt động tốt, tránh nguy cơ áp suất quá cao gây hư hỏng hoặc nguy hiểm. Vị trí lắp đặt cần thuận tiện cho việc kiểm tra và bảo trì định kỳ, giúp phát hiện sự cố kịp thời.
Lỗi sai phổ biến khi lắp bình nóng lạnh và cách khắc phục
Một trong những sai sót thường gặp trong cách lắp bình nóng lạnh là không lắp van an toàn hoặc lắp không đúng vị trí. Điều này dễ dẫn đến áp suất trong bình tăng cao, gây nguy hiểm. Để khắc phục, luôn đảm bảo van an toàn được lắp chính xác theo hướng mũi tên chỉ dẫn trên đường ống nước vào.
Lỗi tiếp theo là bỏ qua hoặc lắp sai cách việc nối đất. Việc này làm tăng nguy cơ rò điện, gây nguy hiểm cho người dùng. Giải pháp là phải nối đất đúng quy trình, sử dụng dây có tiết diện phù hợp và đảm bảo kết nối chắc chắn.
Ngoài ra, việc lắp bình lên tường không đủ chắc chắn cũng là lỗi thường gặp, dẫn đến rủi ro bình rơi gây hỏng hóc hoặc tai nạn. Trước khi lắp, cần kiểm tra chất lượng tường, dùng tắc kê chuyên dụng hoặc gia cố bức tường nếu cần thiết.
Sử dụng nguồn điện có điện áp không phù hợp với yêu cầu bình cũng là nguyên nhân gây hư hỏng thiết bị. Hãy đảm bảo kiểm tra thông số kỹ thuật và nguồn điện phù hợp trước khi kết nối.
Cuối cùng, bỏ qua kiểm tra rò rỉ nước tại các mối nối cũng là sai lầm phổ biến. Sau khi lắp đặt, cần kiểm tra kỹ các khớp nối và thường xuyên kiểm tra định kỳ để phát hiện kịp thời, tránh hư hại hoặc thất thoát nước.
Kết luận
Tóm lại, việc nắm vững cách lắp bình nóng lạnh đúng kỹ thuật không chỉ giúp thiết bị hoạt động hiệu quả mà còn đảm bảo an toàn cho người sử dụng và kéo dài tuổi thọ sản phẩm. Qua việc chuẩn bị đầy đủ dụng cụ, tuân thủ các bước lắp đặt chính xác và chú ý đến những lưu ý quan trọng, bạn hoàn toàn có thể tự tin hoàn thành quá trình thi công một cách suôn sẻ.
