Át tô mát là thuật ngữ quen thuộc trong lĩnh vực điện dân dụng và công nghiệp, dùng để chỉ thiết bị bảo vệ an toàn cho hệ thống điện. Trong bối cảnh nhu cầu sử dụng điện ngày càng tăng, việc hiểu rõ aptomat là gì, vì sao cần lắp đặt và cách xử lý khi thiết bị bị nhảy sẽ giúp bạn phòng tránh sự cố mất điện, chập cháy cũng như bảo vệ an toàn cho gia đình. Bài viết dưới đây sẽ giúp bạn nắm rõ khái niệm, phân loại, cấu tạo và nguyên lý hoạt động của thiết bị quan trọng này.
Át tô mát là thiết bị gì? Tìm hiểu khái niệm cơ bản
Át tô mát (Aptomat hay MCB/MCCB) là thiết bị tự động đóng cắt mạch điện khi xảy ra sự cố như quá tải, ngắn mạch hoặc rò điện. Thiết bị này hoạt động như “cầu dao tự động”, giúp bảo vệ toàn bộ hệ thống điện khỏi các nguy cơ gây cháy nổ. Khi dòng điện vượt quá mức cho phép, aptomat sẽ tự động ngắt để đảm bảo an toàn cho thiết bị điện và người dùng. Sau khi sự cố được xử lý, aptomat có thể bật lại để tiếp tục sử dụng. Đây là thiết bị không thể thiếu trong các hệ thống điện dân dụng, nhà xưởng và các công trình công nghiệp.

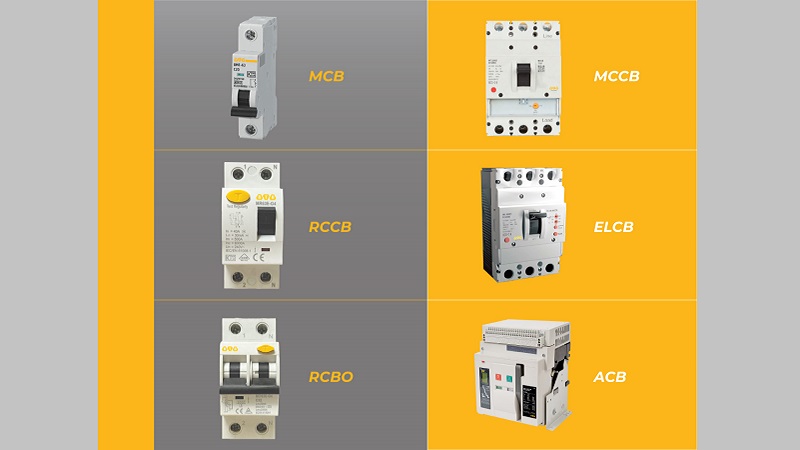

Các loại át tô mát phổ biến hiện nay
Hiện nay, aptomat được phân thành nhiều loại dựa trên chức năng, cấu tạo và dòng định mức. Phổ biến nhất gồm:

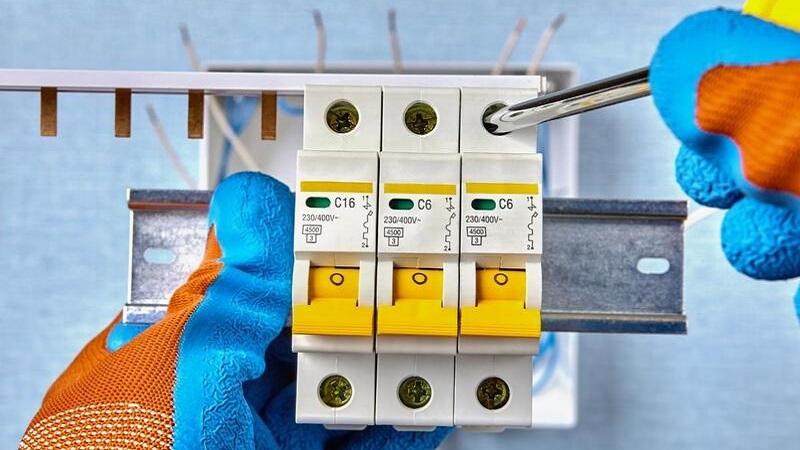

- MCB (Miniature Circuit Breaker): Loại aptomat tép thường dùng trong gia đình, bảo vệ quá tải và ngắn mạch, dòng định mức dưới 100A.

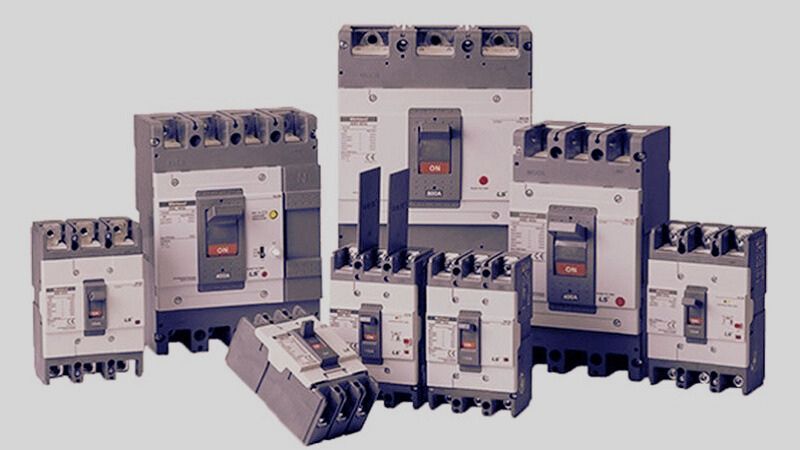

- MCCB (Molded Case Circuit Breaker): Phù hợp cho công nghiệp, dòng định mức cao đến hàng trăm ampe, chịu tải lớn và bảo vệ tốt hơn.
- ELCB/RCCB (Earth Leakage Circuit Breaker / Residual Current Circuit Breaker): Aptomat chống rò điện, giúp bảo vệ người dùng khỏi nguy cơ giật điện.

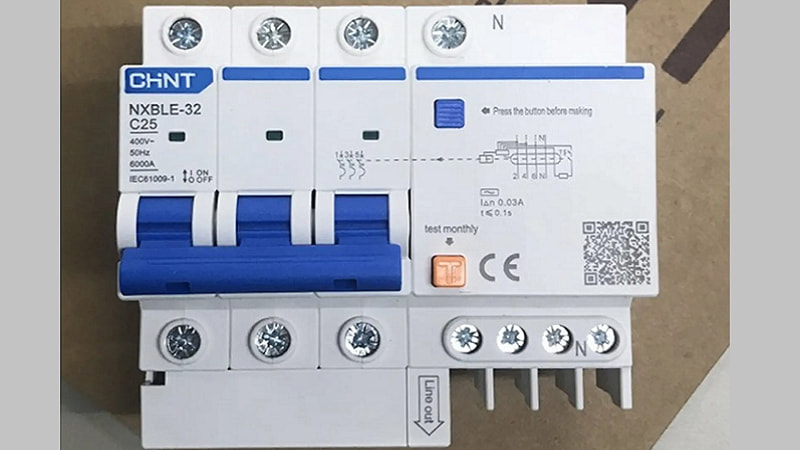

- RCBO: Kết hợp chức năng MCB + RCCB, bảo vệ quá tải, ngắn mạch và rò điện cùng lúc.
- Aptomat khối (ACB): Dùng trong hệ thống điện công nghiệp công suất lớn.
Mỗi loại aptomat phục vụ một mục đích khác nhau tùy theo quy mô hệ thống điện. Việc chọn đúng loại giúp tăng tuổi thọ thiết bị và đảm bảo an toàn tối đa.

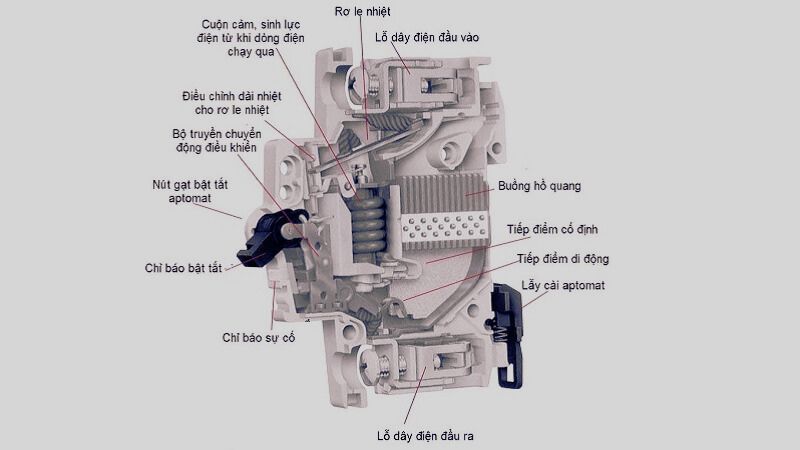

Cấu trúc bên trong của aptomat gồm những bộ phận gì?
Một át tô mát tiêu chuẩn được cấu thành từ nhiều bộ phận cơ khí và điện tử, phối hợp nhịp nhàng để phát hiện và ngắt mạch khi xảy ra sự cố. Hiểu rõ cấu trúc bên trong sẽ giúp bạn nắm được nguyên lý hoạt động và xử lý nhanh các lỗi thường gặp.
Tiếp điểm đóng cắt
Tiếp điểm là nơi trực tiếp đóng và ngắt dòng điện. Trong trạng thái bình thường, tiếp điểm đóng lại cho phép dòng điện đi qua. Khi xảy ra sự cố quá tải hoặc ngắn mạch, cơ chế bảo vệ sẽ làm tiếp điểm mở ra để cắt dòng ngay lập tức. Tiếp điểm được chế tạo từ hợp kim chịu nhiệt và chịu mài mòn tốt để đảm bảo hoạt động ổn định trong thời gian dài. Chất lượng tiếp điểm ảnh hưởng trực tiếp đến tuổi thọ aptomat. Nếu tiếp điểm bị oxi hóa hoặc cháy xém, aptomat sẽ nhảy liên tục hoặc tiếp xúc kém gây nóng dây. Đây là bộ phận thường xuyên chịu tác động mạnh của dòng điện nên cần được bảo dưỡng và kiểm tra định kỳ trong các hệ thống điện công nghiệp.
Cuộn dây bảo vệ quá tải (Rơ-le nhiệt)
Cuộn dây bảo vệ quá tải của át tô mát hoạt động dựa trên hiện tượng nhiệt sinh ra khi dòng điện vượt quá mức cho phép. Khi dòng quá tải kéo dài, thanh lưỡng kim trong rơ-le nhiệt sẽ bị cong, làm cơ cấu cơ khí bật ra và mở tiếp điểm. Cơ chế này giúp ngắt dòng chậm nhưng chính xác, phù hợp với tải tăng cao trong thời gian dài, ví dụ khi sử dụng nhiều thiết bị điện cùng lúc. Cuộn rơ-le nhiệt được thiết kế để phản ứng ổn định, tránh hiện tượng ngắt quá nhạy hoặc quá trễ. Nếu aptomat thường xuyên nhảy do quá tải, bạn cần kiểm tra tổng công suất sử dụng hoặc thay aptomat có dòng định mức cao hơn.
Cuộn dây bảo vệ ngắn mạch (Rơ-le từ)
Khi xảy ra ngắn mạch, dòng điện tăng đột biến chỉ trong vài mili-giây. Cuộn dây từ trong aptomat sẽ tạo ra lực hút mạnh, kéo chốt cơ khí làm mở lập tức tiếp điểm. Nhờ tốc độ phản ứng cực nhanh, cuộn rơ-le từ giúp ngăn ngừa tình trạng dây dẫn phát nổ hoặc thiết bị cháy hỏng. Đây là cơ cấu quan trọng nhất trong aptomat nhằm bảo vệ trước những sự cố nguy hiểm nhất của hệ thống điện. Rơ-le từ thường được đặt song song với rơ-le nhiệt, kết hợp tạo nên hai lớp bảo vệ: bảo vệ nhanh (ngắn mạch) và bảo vệ chậm (quá tải). Nếu aptomat bật xuống tức thì ngay khi mới bật lên lại, thường là do sự cố ngắn mạch trong hệ thống.

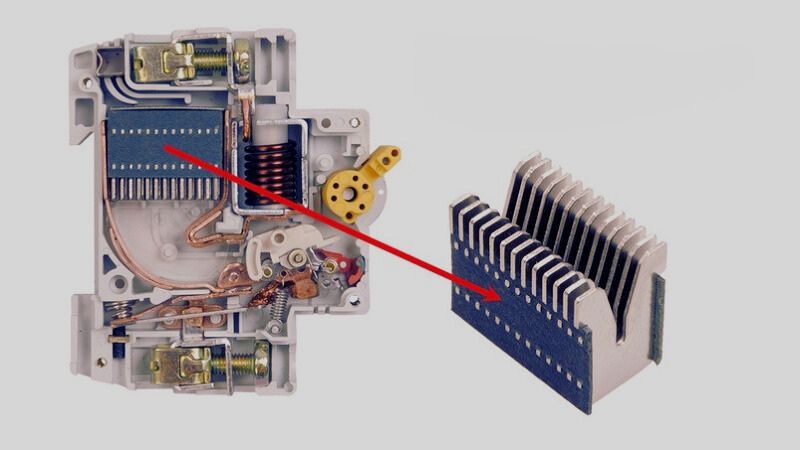

Buồng dập hồ quang
Khi át tô mát ngắt mạch điện, tại điểm tiếp xúc có thể sinh ra tia hồ quang nguy hiểm. Buồng dập hồ quang được thiết kế với nhiều lá thép xếp song song giúp kéo dài và phân tán hồ quang, từ đó dập tắt nhanh chóng. Nhờ buồng dập, aptomat có thể cắt dòng an toàn ngay cả khi dòng điện lớn. Nếu không có bộ phận này, hồ quang sẽ làm cháy tiếp điểm và gây nguy cơ cháy nổ. Buồng dập hồ quang thường được làm bằng vật liệu cách điện, chịu nhiệt tốt, phù hợp với môi trường vận hành khắc nghiệt. Trong các dòng MCCB, buồng dập hồ quang được thiết kế lớn và phức tạp hơn để xử lý dòng cắt cao.
Vỏ cách điện và cơ cấu gạt tay
Vỏ cách điện là lớp bảo vệ bên ngoài, giúp ngăn người dùng tiếp xúc với các bộ phận mang điện và giữ ổn định cấu trúc bên trong aptomat. Vỏ thường làm từ nhựa cao cấp chống cháy, chịu va đập và cách điện tốt. Bên cạnh đó, cơ cấu gạt tay được dùng để đóng ngắt mạch thủ công và tái kích hoạt aptomat sau sự cố. Cần gạt được thiết kế chắc chắn, dễ thao tác nhưng vẫn đảm bảo an toàn. Một số dòng aptomat cao cấp còn tích hợp cơ chế khóa để tránh bật nhầm, phù hợp với môi trường công nghiệp.

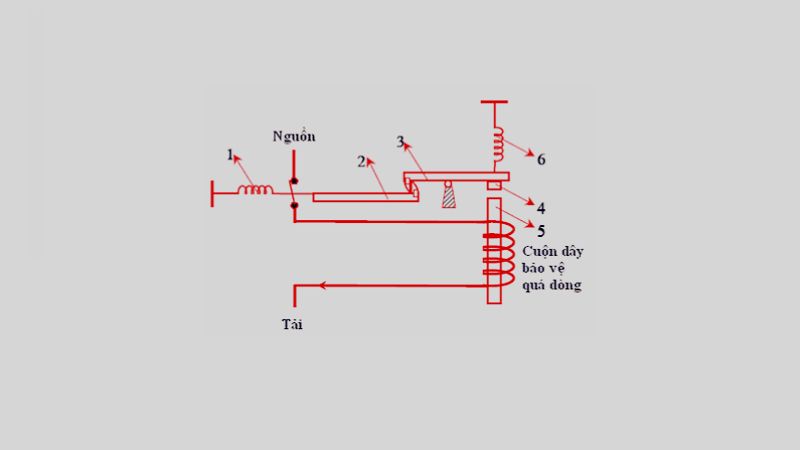

Cơ chế hoạt động của át tô mát khi xảy ra sự cố
Aptomat hoạt động dựa trên hai cơ chế bảo vệ chính: bảo vệ quá tải và bảo vệ ngắn mạch. Khi dòng điện chạy qua aptomat vượt quá mức cho phép trong một thời gian dài (quá tải), cuộn rơ-le nhiệt sẽ nóng lên làm cong thanh lưỡng kim, khiến cơ cấu ngắt mở ra và cắt điện. Cơ chế này giúp bảo vệ thiết bị điện khỏi tình trạng quá công suất, gây nóng dây dẫn và có thể dẫn đến cháy nổ.
Trong trường hợp ngắn mạch, dòng điện tăng đột biến chỉ trong vài phần nghìn giây. Lúc này, cuộn rơ-le từ trong aptomat sẽ tạo ra lực hút cực mạnh, kích hoạt cơ cấu ngắt ngay lập tức để tách tiếp điểm, ngăn dòng điện nguy hiểm gây hư hỏng hệ thống.
Khi tiếp điểm mở ra, buồng dập hồ quang sẽ hoạt động để triệt tiêu toàn bộ tia lửa điện sinh ra trong quá trình ngắt mạch, đảm bảo an toàn tối đa. Sau khi sự cố được xử lý, người dùng có thể bật lại aptomat để hệ thống hoạt động bình thường. Nhờ cơ chế phản ứng nhanh và chính xác, aptomat giữ vai trò cực kỳ quan trọng trong việc bảo vệ hệ thống điện dân dụng và công nghiệp.

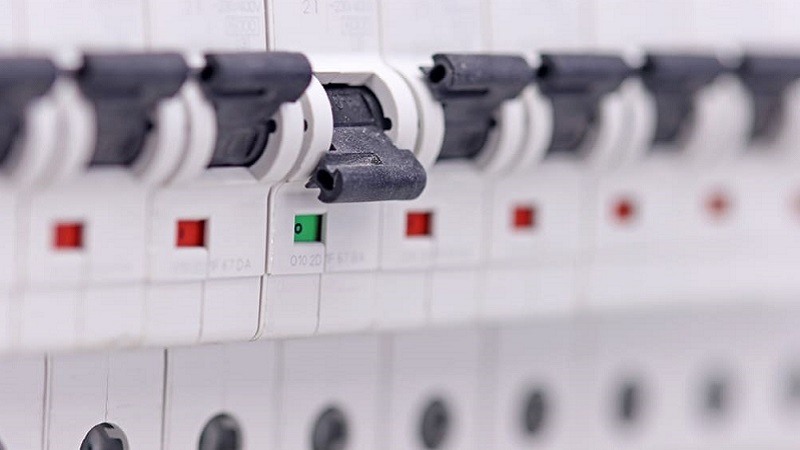

Vì sao át tô mát thường bị ngắt đột ngột?
Aptomat bị ngắt đột ngột thường xuất phát từ ba nguyên nhân chính: quá tải, ngắn mạch và rò điện. Quá tải xảy ra khi sử dụng quá nhiều thiết bị điện cùng lúc khiến dòng điện vượt quá mức aptomat cho phép. Ngắn mạch thường do dây điện chạm chập, thiết bị hư hỏng hoặc nước xâm nhập. Rò điện xảy ra khi lớp cách điện bị suy giảm, dòng điện rò ra môi trường gây nguy hiểm cho người sử dụng. Ngoài ra, aptomat chất lượng kém hoặc lâu ngày không bảo dưỡng cũng dễ nhảy bất thường. Hiểu đúng nguyên nhân giúp bạn xử lý nhanh và an toàn.

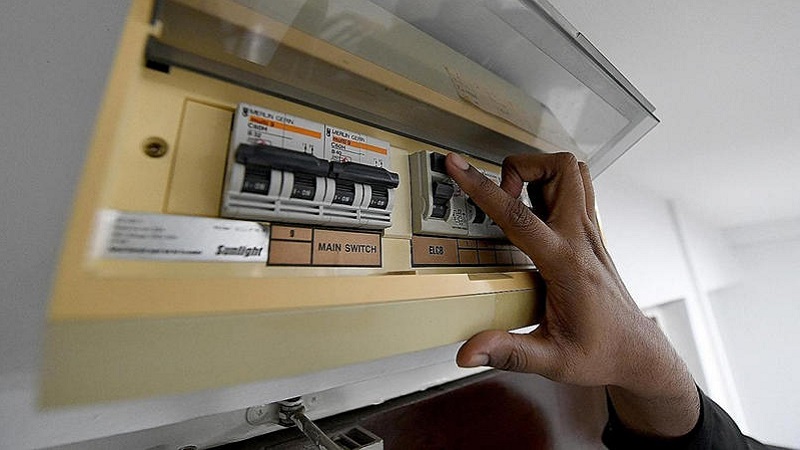

Hướng dẫn xử lý khi aptomat bị nhảy liên tục
Aptomat bị nhảy liên tục là dấu hiệu cho thấy hệ thống điện đang gặp vấn đề nghiêm trọng như quá tải, chập điện hoặc rò điện. Việc xử lý đúng cách giúp tránh nguy cơ cháy nổ và bảo vệ thiết bị điện trong gia đình. Dưới đây là các bước xử lý an toàn và hiệu quả.
Kiểm tra tình trạng quá tải của thiết bị điện
Đầu tiên, hãy tắt tất cả thiết bị điện đang sử dụng trong khu vực mà aptomat bảo vệ. Sau đó bật lại aptomat để kiểm tra liệu có còn bị nhảy nữa không. Nếu aptomat không nhảy, nguyên nhân thường là do sử dụng quá nhiều thiết bị công suất lớn cùng lúc. Bạn cần phân bổ lại thiết bị sang các đường điện khác hoặc thay aptomat có dòng định mức cao hơn. Hạn chế dùng chung máy lạnh, bếp điện, máy nước nóng trong cùng một mạch để tránh quá tải và đảm bảo an toàn cho toàn hệ thống.
Kiểm tra dấu hiệu ngắn mạch hoặc dây chập
Nếu át tô mát bật lên và nhảy ngay lập tức, đây là dấu hiệu điển hình của ngắn mạch. Bạn cần kiểm tra các ổ cắm, phích cắm, dây điện hoặc thiết bị mới sử dụng gần đây xem có mùi khét, tia lửa hay màu cháy sém không. Rút ngay các thiết bị nghi ngờ để thử lại. Nếu vẫn tiếp tục nhảy, có thể dây âm – dương bị chạm nhau trong tường hoặc hộp nối. Với trường hợp này, bạn không nên tự sửa mà cần gọi thợ điện chuyên nghiệp để kiểm tra và khắc phục đúng kỹ thuật.
Kiểm tra rò điện hoặc thiết bị hỏng
Rò điện là nguyên nhân nguy hiểm khiến aptomat, đặc biệt là RCCB/RCBO, liên tục bị ngắt. Hãy thử rút từng thiết bị điện ra khỏi ổ cắm rồi bật lại aptomat để xác định thiết bị gây rò. Những thiết bị cũ, dây bị nứt hoặc nước xâm nhập rất dễ gây rò điện. Nếu xác định được thiết bị lỗi, hãy sửa chữa hoặc thay mới ngay. Trong trường hợp aptomat vẫn nhảy dù không kết nối bất kỳ thiết bị nào, rất có thể hệ thống dây âm tường bị rò và bạn cần thợ chuyên môn xử lý để đảm bảo an toàn tuyệt đối.
Át tô mát có phải là thiết bị điện thông minh không?
Aptomat không được xếp vào nhóm thiết bị điện thông minh. Đây là thiết bị cơ – điện, hoạt động dựa trên cơ chế bảo vệ quá tải, ngắn mạch và rò điện mà không có khả năng tự động điều khiển hay kết nối với mạng Internet. Tuy nhiên, aptomat hiện đại có thể tích hợp một số tính năng nâng cao như hiển thị dòng điện, báo lỗi hoặc kết hợp với hệ thống nhà thông minh để giám sát từ xa. Dù vậy, chức năng chính vẫn là bảo vệ an toàn hệ thống điện, không phải là “thông minh” theo nghĩa thiết bị IoT.
Tạm Kết
Tóm lại, át tô mát là thiết bị quan trọng giúp bảo vệ hệ thống điện khỏi quá tải, ngắn mạch và rò điện, đảm bảo an toàn cho người sử dụng và thiết bị điện. Hiểu rõ cấu tạo, cơ chế hoạt động và các nguyên nhân khiến aptomat bị nhảy sẽ giúp bạn chủ động phòng tránh sự cố. Khi gặp tình trạng nhảy liên tục, cần kiểm tra quá tải, ngắn mạch hoặc rò điện để xử lý đúng cách. Việc lắp đặt, bảo dưỡng aptomat phù hợp sẽ duy trì hệ thống điện ổn định, an toàn và kéo dài tuổi thọ thiết bị.
