A1 size là khổ giấy tiêu chuẩn thường dùng cho bản vẽ kỹ thuật và kiến trúc. Việc hiểu rõ tiêu chuẩn này và biết cách thiết lập khổ giấy A1 trong AutoCAD giúp các bản vẽ hiển thị đúng tỷ lệ, dễ in ấn và trình bày chuyên nghiệp. Bài viết sẽ hướng dẫn chi tiết cách thiết lập khổ giấy A1 trong AutoCAD.
Tiêu chuẩn khổ giấy A1 theo các hệ thống đo lường
Sau đây, Hoàng Hà Mobile sẽ cung cấp thông tin về kích thước chuẩn của khổ giấy A1 theo các hệ mét và inch, giúp người dùng nắm được số liệu cơ bản khi thiết kế và in ấn. Việc hiểu rõ các tiêu chuẩn này giúp bản vẽ hiển thị đúng tỷ lệ, dễ dàng trình bày và đảm bảo tính nhất quán khi làm việc trong các dự án kỹ thuật hoặc sáng tạo.
Tiêu chuẩn quốc tế ISO 216
Đây là hệ thống quy định toàn cầu về kích thước giấy, giúp chuẩn hóa các định dạng sử dụng trong in ấn, thiết kế và kỹ thuật. Bộ tiêu chuẩn này được phát triển từ DIN 476 của Viện Tiêu chuẩn Đức năm 1922 và sau đó trở thành EN ISO 216, áp dụng rộng rãi trên toàn thế giới. ISO 216 đảm bảo mọi khổ giấy được xác định chính xác, thuận tiện cho việc trao đổi, sao chép và trình bày tài liệu giữa các quốc gia khác nhau.
Theo ISO 216, tất cả các khổ giấy đều có hình chữ nhật và tỷ lệ cạnh cố định khoảng 1,4142, tức căn bậc hai của 2. Các khổ A là phổ biến nhất, được sắp xếp theo thứ tự giảm dần, trong đó kích thước khổ sau luôn bằng một nửa khổ trước. Khổ B được tính toán dựa trên giá trị trung bình nhân giữa các khổ A kế tiếp nhau, tạo ra kích thước nằm giữa các khổ A. Điều này giúp mở rộng phạm vi lựa chọn khi cần các bản vẽ hoặc tài liệu có diện tích trung gian.
Khổ C kết hợp các tiêu chuẩn A và B, nằm giữa hai loại này về kích thước, phục vụ chủ yếu cho việc phong bì, bìa hồ sơ và in ấn chuyên dụng. Cách thiết lập này mang lại sự linh hoạt và tính nhất quán cao trong ứng dụng thực tế. Nhờ vậy, ISO 216 trở thành nền tảng quan trọng trong quản lý tài liệu, thiết kế kỹ thuật và quy trình in ấn toàn cầu.
Tiêu chuẩn Bắc Mỹ
Tiêu chuẩn Bắc Mỹ là hệ thống quy định kích thước A1 size phổ biến tại Hoa Kỳ, Canada và Mexico, được sử dụng rộng rãi trong in ấn, thiết kế đồ họa, giáo dục và các lĩnh vực nghệ thuật. Khác với tiêu chuẩn ISO sử dụng đơn vị mét, tiêu chuẩn Bắc Mỹ đo khổ giấy theo inch, dựa trên cơ sở những định dạng gốc như “Letter”, “Legal” và “Ledger”/”Tabloid”. Hệ thống này giúp thống nhất kích thước tài liệu trong các ngành nghề, đồng thời tạo thuận tiện cho việc sao chép và trao đổi thông tin trong khu vực Bắc Mỹ.
Khổ giấy theo ANSI được xác định bằng các con số chuẩn, trong đó mỗi loại mang đặc điểm riêng về chiều dài, chiều rộng và ứng dụng phù hợp. Ví dụ, khổ “Letter” phổ biến trong văn phòng và giáo dục, còn “Legal” phục vụ chủ yếu cho hồ sơ pháp lý. Hệ thống này cung cấp các lựa chọn linh hoạt cho việc thiết kế bản in, đảm bảo tài liệu được trình bày gọn gàng, dễ đọc và thuận tiện trong việc phân phối.
Đối với khổ A1, theo quy đổi tiêu chuẩn Bắc Mỹ, kích thước đạt khoảng 23,4 x 33,1 inch, tương đương 594 x 841 mm. Sự chuyển đổi này cho phép các kỹ sư, nhà thiết kế và giáo viên dễ dàng sử dụng khổ giấy trong môi trường quốc tế, đảm bảo tỷ lệ chính xác và tính nhất quán giữa các hệ thống. Nhờ vậy, tiêu chuẩn Bắc Mỹ trở thành một phần quan trọng trong quản lý và chuẩn hóa tài liệu hiện đại.
Tỷ lệ khổ giấy
Các khổ giấy từ A0, A1 size, A2, A3 đến A4 được áp dụng phổ biến tại Việt Nam, đặc biệt trong các văn phòng, cửa hàng photocopy và dịch vụ in ấn. Hệ thống này giúp người dùng dễ dàng lựa chọn kích thước phù hợp với mục đích sử dụng, từ bản vẽ kỹ thuật, báo cáo, đến tài liệu văn phòng thông thường.

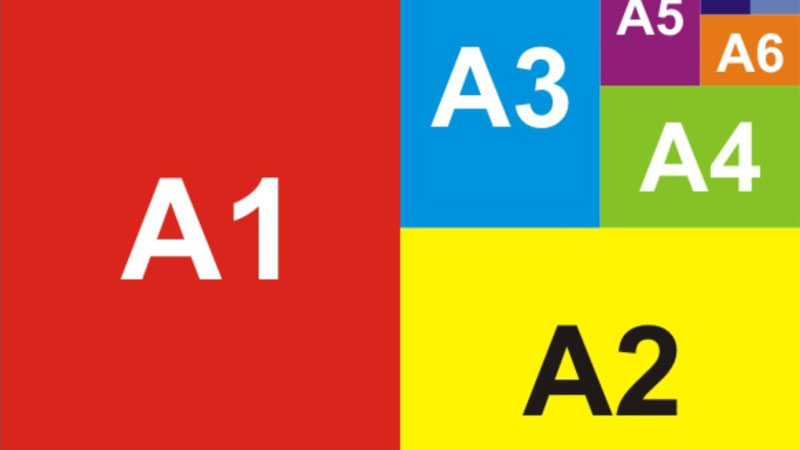

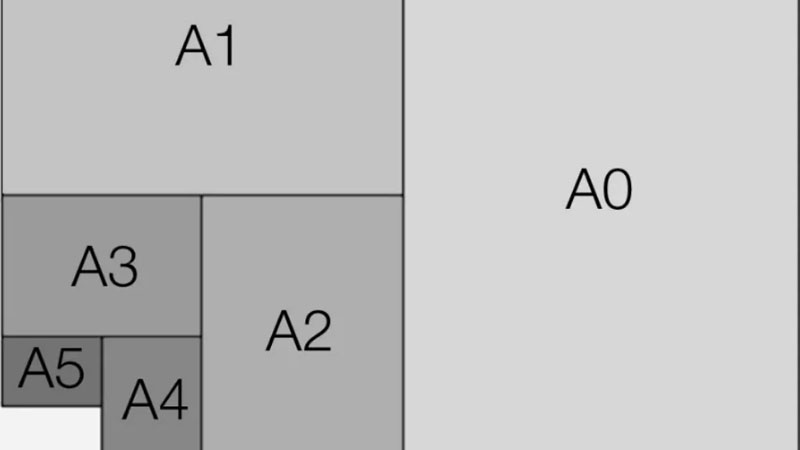

Theo nguyên tắc tỷ lệ, mỗi khổ giấy kế tiếp đều bằng một nửa diện tích của khổ trước đó. Cụ thể, khổ A1 bằng 50% diện tích A0, khổ A2 bằng một nửa A1, và tiếp tục giảm dần cho đến các khổ nhỏ hơn như A3, A4. Phương pháp này không chỉ giúp tiết kiệm vật liệu mà còn duy trì tỷ lệ chuẩn, dễ dàng phóng to hoặc thu nhỏ mà không làm biến dạng nội dung trên bản in.
Nhờ tỷ lệ thống nhất, việc thiết kế, sao chép và in ấn trở nên thuận tiện và chuyên nghiệp hơn. Người dùng có thể dễ dàng kết hợp các khổ giấy khác nhau trong cùng một dự án mà không lo mất cân đối hoặc sai lệch tỷ lệ. Hệ thống này cũng hỗ trợ việc quy đổi nhanh giữa các kích thước, giúp công việc in ấn, trình bày tài liệu và quản lý văn phòng trở nên hiệu quả hơn.
Kích thước A1 size hiện nay
Khổ giấy A1 thường được ghi chiều rộng trước, chiều dài sau, và có thể được biểu thị bằng nhiều đơn vị khác nhau như cm, mm, inch hoặc pixel. Việc nắm rõ kích thước chuẩn giúp đảm bảo tỷ lệ bản vẽ, chất lượng hình ảnh và sự thống nhất trong quá trình in ấn cũng như trình bày tài liệu.
Theo tiêu chuẩn, khổ A1 có chiều rộng 59,4 cm và chiều dài 84,1 cm, tương đương 594 x 841 mm hoặc 23,4 x 33,1 inch. Đối với môi trường kỹ thuật số, kích thước pixel của A1 thay đổi tùy thuộc vào mật độ điểm ảnh (PPI) mà người dùng lựa chọn. Pixel càng lớn, chất lượng hình ảnh càng sắc nét và chi tiết hơn, phù hợp với nhu cầu in ấn chuyên nghiệp hoặc hiển thị trên màn hình có độ phân giải cao.
Ứng dụng của khổ giấy A1 trong thực tế
Khổ giấy này thường được sử dụng để in áp phích, poster, biểu ngữ hoặc các tài liệu quảng cáo tại sự kiện, giúp truyền tải thông điệp một cách trực quan và sinh động. Nhờ diện tích rộng, người xem dễ dàng quan sát nội dung từ khoảng cách xa.

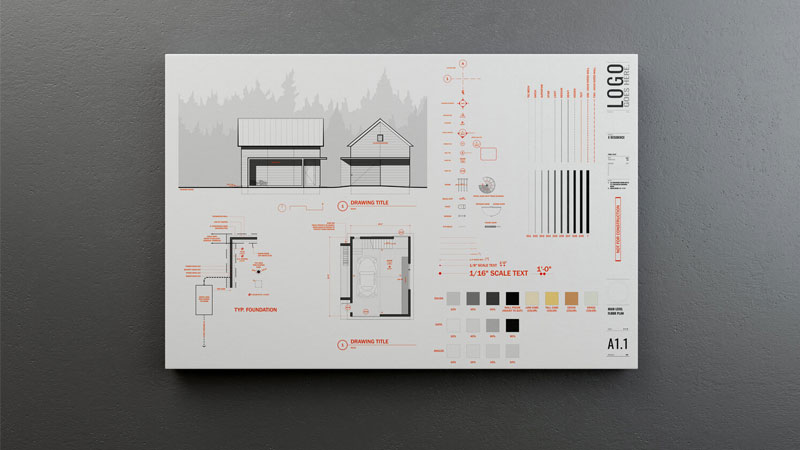

Ngoài lĩnh vực quảng cáo, A1 còn là lựa chọn phổ biến trong kỹ thuật và nghiên cứu. Nhiều kỹ sư, kiến trúc sư và nhà thiết kế sử dụng khổ giấy này để in bản vẽ, sơ đồ kỹ thuật hoặc các tóm tắt kế hoạch dự án, bài nghiên cứu. Kích thước lớn giúp trình bày chi tiết hơn, dễ dàng phân tích và trao đổi ý tưởng trong nhóm, đồng thời giữ được tỷ lệ chính xác cho mọi bản vẽ.
Khổ A1 cũng được áp dụng trong nghệ thuật, giáo dục và bản đồ. Các họa sĩ, sinh viên mỹ thuật hoặc nhà thiết kế đồ họa tận dụng không gian rộng để vẽ tranh, tạo tác phẩm sáng tạo hoặc in các mô hình, sản phẩm minh họa. Đồng thời, khổ giấy này phù hợp để in bản đồ chi tiết, giúp việc quan sát và tra cứu thông tin thuận tiện hơn. Nhờ tính linh hoạt và diện tích lớn, A1 trở thành chuẩn phổ biến trong nhiều ngành nghề.
Cách chọn khổ giấy A1 size trong AutoCAD
Trong AutoCAD, việc chọn khổ giấy A1 được thực hiện thông qua Page Setup Manager trên layout. Công cụ này cho phép người dùng tạo trang mới, đặt tên, điều chỉnh thông số và chọn chiều giấy phù hợp với nhu cầu. Người dùng cũng có thể lựa chọn hướng giấy Portrait (dọc) hoặc Landscape (ngang) để phù hợp với bố cục bản vẽ. Đây là bước quan trọng, giúp bản vẽ vừa vặn trên giấy in, đồng thời giữ đúng tỷ lệ và kích thước đã thiết kế.

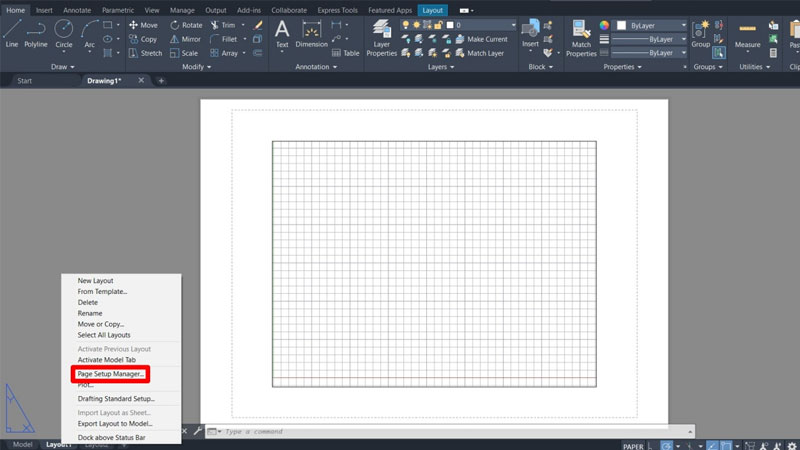

Bước 1: Mở AutoCAD, click phải vào layout ở góc dưới bên trái, sau đó chọn Page Setup Manager. Đây là nơi quản lý toàn bộ các trang in và thiết lập kích thước.

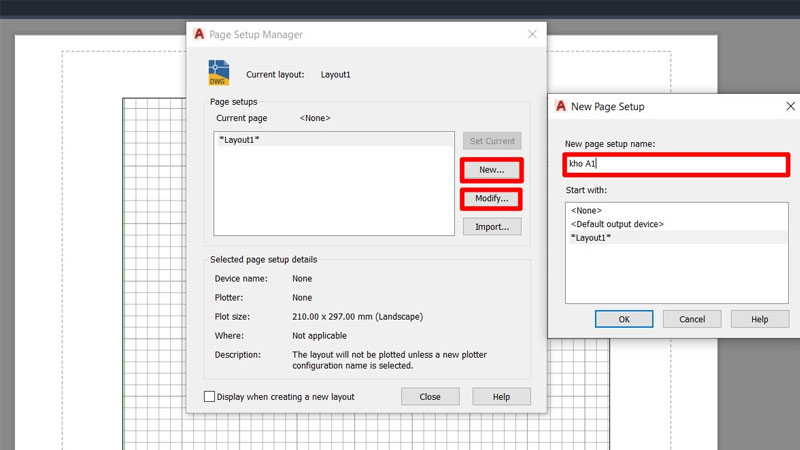

Bước 2: Click New để tạo trang mới, đặt tên cho trang, nhấn OK, rồi chọn Modify để điều chỉnh thông số. Việc đặt tên giúp dễ quản lý nhiều trang trong cùng một dự án.

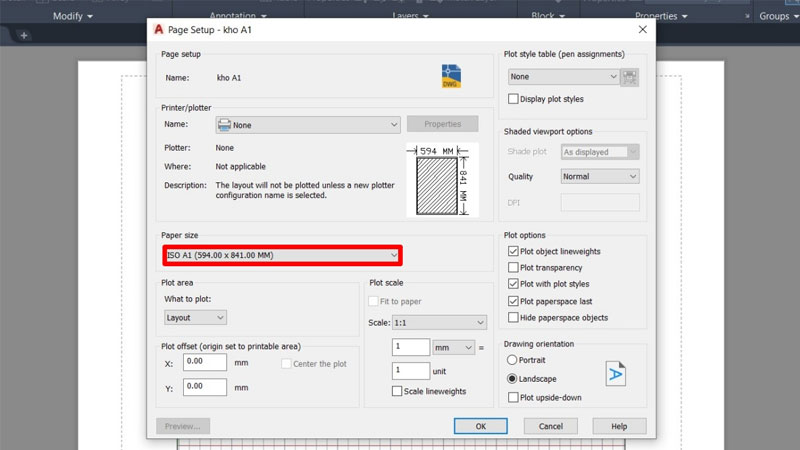

Bước 3: Trong mục Paper size, chọn ISO A1. Lưu ý, chiều giấy sẽ thay đổi ngang hoặc dọc tùy theo cách ghi kích thước, vì vậy cần xác định trước bố cục để bản vẽ in ra đúng hướng mong muốn. Sau khi chọn xong, bạn có thể lưu thiết lập và thực hiện in trực tiếp.
Lưu ý khi làm việc với A1 size trong thiết kế – in ấn
Khổ giấy A1 cung cấp không gian rộng, vì vậy việc bố trí nội dung hợp lý giúp người xem dễ quan sát, đồng thời tránh cảm giác trống trải hoặc quá tải thông tin. Thiết kế cần chú ý đến tỷ lệ, khoảng cách giữa các đối tượng và cỡ chữ để đảm bảo rõ ràng và cân đối.
Khi in ấn, việc lựa chọn máy in, định dạng file và chất lượng ảnh đóng vai trò quyết định. Khổ A1 yêu cầu độ phân giải cao để tránh nhòe hoặc vỡ nét, đặc biệt với các bản vẽ kỹ thuật, sơ đồ hoặc hình ảnh chi tiết. Ngoài ra, việc kiểm tra hướng giấy dọc (Portrait) hoặc ngang (Landscape) trước khi in giúp tiết kiệm giấy, hạn chế sai lệch và đảm bảo bản in đúng bố cục.
Đối với các dự án phức tạp, nên lập kế hoạch trước khi thiết kế hoặc in ấn trên A1. Việc xác định kích thước các thành phần, màu sắc, lề trang và khoảng cách giữa các đối tượng sẽ giúp bản vẽ hoàn chỉnh, dễ đọc và chuyên nghiệp hơn. Tuân thủ các lưu ý này không chỉ nâng cao chất lượng sản phẩm mà còn tối ưu hóa thời gian và chi phí in ấn.
Câu hỏi thường gặp về A1 size
Phần sau đây tổng hợp những thắc mắc phổ biến liên quan đến kích thước, ứng dụng và cách sử dụng khổ giấy A1 trong thiết kế, in ấn và bản vẽ kỹ thuật. Phần này giúp người dùng nhanh chóng tìm câu trả lời chính xác, tiết kiệm thời gian và áp dụng hiệu quả trong công việc hàng ngày.
Câu hỏi 1: Một tờ A1 có thể chuyển thành bao nhiêu tờ A2, A3, A4?
Theo tiêu chuẩn ISO 216, mỗi khổ giấy nhóm A kế tiếp đều có diện tích bằng một nửa so với khổ trước đó. Như vậy, từ một tờ A1, ta có thể tạo ra hai tờ A2, từ một tờ A2 có thể chia thành hai tờ A3, và từ một tờ A3 thành hai tờ A4. Nguyên lý này giúp người dùng dễ dàng thu nhỏ hoặc phóng to bản vẽ, poster, sơ đồ mà vẫn giữ đúng tỷ lệ, đồng thời tối ưu vật liệu và bố cục khi in ấn.
Câu hỏi 2: Có thể in trực tiếp khổ giấy A1 bằng Microsoft Word không?
Không, Word không hỗ trợ in khổ A1. Nguyên nhân là kích thước tối đa trong Word chỉ đạt 22 inch cho cả chiều dài và chiều rộng, trong khi A1 thực tế là 23,4 x 33,1 inch. Để in khổ này, cần sử dụng các phần mềm chuyên nghiệp như AutoCAD, Illustrator hoặc chương trình in hỗ trợ khổ lớn, đảm bảo bản in giữ đúng tỷ lệ và chi tiết.
Kết luận
Tóm lại, A1 size là khổ giấy phổ biến trong thiết kế, in ấn và bản vẽ kỹ thuật, mang lại diện tích rộng giúp trình bày nội dung chi tiết và rõ ràng. Việc nắm vững kích thước, tỷ lệ chia nhỏ và cách ứng dụng khổ giấy này giúp người dùng in ấn chính xác, tiết kiệm thời gian và vật liệu.
